Visualizadores alfanuméricos de gran tamaño

Presentación de la información en distancias largas, visualización de datos de proceso, guías para el operario en un lenguaje sencillo, son aplicaciones típicas de los visualizadores de gran tamaño de la serie SX502. Están disponibles un amplio rango de tipos con altura de caracter desde 33 mm hasta 120 mm. Desde las versiones compactas de dos líneas hasta los paneles de gran tamaño. La perfección técnica y los detalles innovadores son características de la serie SX502.

Eye symbol indicating reading distance

Lectura de distancias




Como guía para la lectura máxima en buenas condiciones:

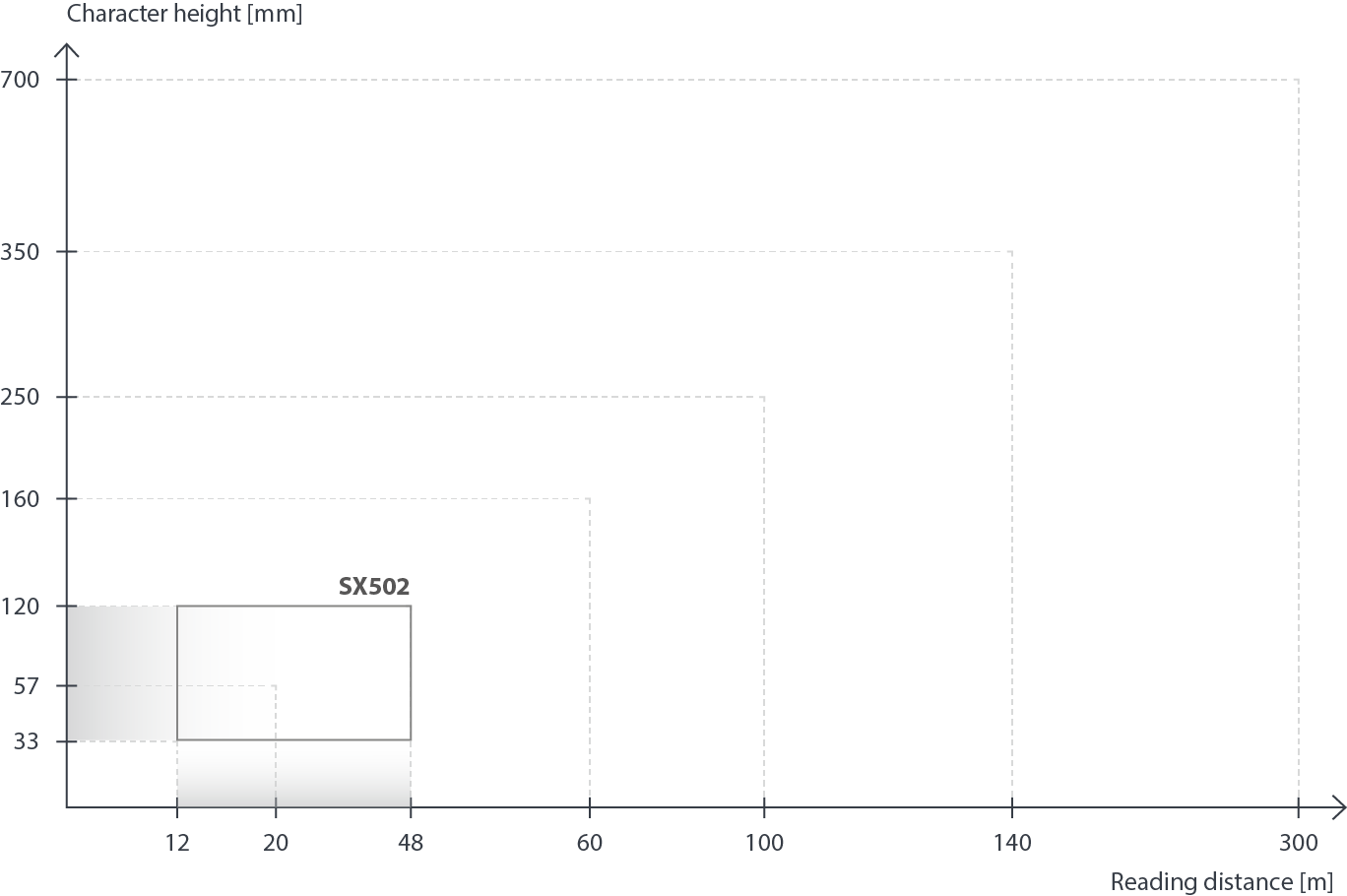

Altura de caracteres [mm] x 0,4 = lectura de distancia [m].


Por ejemplo, una altura de caracter de 100 mm de resultado en una distancia de lectura de hasta 40 m. La altura de caracter no debe elegirse demasiado pequeña, especialmente al aire libre, donde el tamaño parece subjetivamente más pequeño.


Unidades estándar


Altura caracter

33/66/75 mm




Visualizador una cara

Visualizador doble cara

Medidas A x B x C


2 x 20 caracteres1

SX502-220/03/0x-100/0A-xx

SX502-220/03/0x-200/3A-xx

700 x 210 x 130 (240)2 mm


2 x 40 caracteres1

SX502-240/03/0x-100/0A-xx

SX502-240/03/0x-200/3A-xx3

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Visualizador una cara

Visualizador doble cara

Medidas A x B x C

SX502-220/05/0x-100/0A-xx

SX502-220/05/0x-200/3A-xx

1040 x 250 x 130 (210)2 mm

SX502-240/05/0x-100/0A-xx

SX502-240/05/0x-200/3A-xx

1960 x 250 x 130 (210)2 mm




Altura caracter

33/66/75 mm




Visualizador una cara

Visualizador doble cara

Medidas A x B x C


4 x 20 caracteres1

SX502-420/03/0x-100/0A-xx

SX502-420/03/0x-200/3A-xx3

700 x 300 x 130 (240)2 mm


4 x 40 caracteres1

SX502-440/03/0x-100/0A-xx3

SX502-440/03/0x-200/3A-xx4

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Visualizador una cara

Visualizador doble cara

Medidas A x B x C

SX502-420/05/0x-100/0A-xx

SX502-420/05/0x-200/3A-xx3

1040 x 390 x 130 (210)2 mm

SX502-440/05/0x-100/0A-xx

SX502-440/05/0x-200/3A-xx3

1960 x 390 x 130 (210)2 mm


Altura caracter

33/66/75 mm




Visualizador una cara

Visualizador doble cara

Medidas A x B x C


6 x 20 caracteres1

SX502-620/03/0x-100/0A-xx3

SX502-620/03/0x-200/3A-xx4

700 x 380 x 130 (240)2 mm


6 x 40 caracteres1

SX502-640/03/0x-100/0A-xx3

SX502-640/03/0x-200/3A-xx4

1270 x 380 x 130 (240)2 mm

50/100/120 mm

Visualizador una cara

Visualizador doble cara

Medidas A x B x C

SX502-620/05/0x-100/0A-xx

SX502-620/05/0x-200/3A-xx3

1040 x 530 x 130 (210)2 mm

SX502-640/05/0x-100/5A-xx3

SX502-640/05/0x-200/3A-xx3

2020 x 710 x 170 (270)2 mm


Altura caracter

33/66/75 mm




Visualizador una cara

Visualizador doble cara

Medidas A x B x C


8 x 20 caracteres1

SX502-820/03/0x-100/0A-xx3

SX502-820/03/0x-200/3A-xx4

720 x 490 x 130 (240)2 mm


8 x 40 caracteres1

SX502-840/03/0x-100/0A-xx3

SX502-840/03/0x-200/3A-xx4

1290 x 490 x 130 (240)2 mm

50/100/120 mm

Visualizador una cara

Visualizador doble cara

Medidas A x B x C

SX502-820/05/0x-100/0A-xx3

SX502-820/05/0x-200/3A-xx3

1060 x 680 x 130 (210)2 mm

SX502-840/05/0x-100/5A-xx3

SX502-840/05/0x-200/3A-xx3

2020 x 850 x 170 (300)2 mm


1 Se aplica a la configuración del carácter Acala 7
2 Se aplica a visualizadores de doble caracter

3 Ventilación forzada en conexión con LEDs de color conectables
4 Ventilación forzada



Subheader Icon Technical data interfaces

Interfaces de datos

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binario

SX502-xxx/xx/xx-xxx/xx-YE

SX502-xxx/xx/xx-xxx/xx-E0

SX502-xxx/xx/xx-xxx/xx-YP

SX502-xxx/xx/xx-xxx/xx-K0

SX502-xxx/xx/xx-xxx/xx-M0

SX502-xxx/xx/xx-xxx/xx-YT

SX502-xxx/xx/xx-xxx/xx-YD

SX502-xxx/xx/xx-xxx/xx-CJ

SX502-xxx/xx/xx-xxx/xx-S0

SX502-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

Color LED

Blanco

Rojo

Rojo/verde/amarillo1

Rojo/amarillo/verde2

Verde3

Amarillo3

SX502-xx/xx/xW-xxx/xx-xx

SX502-xx/xx/xR-xxx/xx-xx

SX502-xx/xx/xM-xxx/xx-xx

SX502-xx/xx/xN-xxx/xx-xx

SX502-xx/xx/xG-xxx/xx-xx

SX502-xx/xx/xY-xxx/xx-xx


1 Conectable, solo en conexión con LEDs para uso en interior y altura de carácter de 50 mm
2 Conectable, con aumento de luminosidad, sólo en conexión con LEDs para uso interior y altura de carácter de 50 mm
3 Sólo en conexión con LEDs para uso exterior

Subheader Icon Technical data Options

Opciones

LED para uso en exterior

SX502-xxx/xx/2x-xxx/xx-xx

Envolvente con dos capas de recubrimiento

SX502-xxx/xx/xx-x1x/xx-xx

Envolvente V2A (acero inoxidable), barnizado

SX502-xxx/xx/xx-x2x/xx-xx

Envolvente V2A (acero inoxidable), cepillado

SX502-xxx/xx/xx-x3x/xx-xx

Envolvente V4A (acero inoxidable), cepillado

SX502-xxx/xx/xx-x5x/xx-xx

Grado de protección IP65

SX502-xxx/xx/xx-xx1/xx-xx

Grado de protección IP54 con control climático

SX502-xxx/xx/xx-xx2/xx-xx

Grado de protección IP54 con control climático y calentador

SX502-xxx/xx/xx-xx4/xx-xx

Cubierta de protección

SX502-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Datos técnicos

Fuente de alimentación

230 V AC ±15 %, 50 Hz, opcional 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Envolvente

Chapa de acero, acero inoxidable opcional;
barnizado RAL 502 azul ultramar / RAL 7035 color gris claro

Grado de protección

IP54, IP65 opcional

Datos técnicos detallados ver instrucciones de uso.
