Visualizadores de matriz LED para aplicaciones en exteriores

La serie XC55 está diseñada para aplicaciones en exteriores. Tiene una matriz de LED con capacidad de luz diurna con control automático de brillo. El brillo mínimo y máximo son ajustables individualmente. Las carcasas tienen un revestimiento resistente a la intemperie. Además, un calentador integrado y un elemento de compensación de presión aseguran que no se pueda formar condensación en la carcasa en caso de fluctuaciones de temperatura.

Serie XC55 - 3D view

La serie XC55 está diseñada para aplicaciones en exteriores. Tiene una matriz de LED con capacidad de luz diurna con control automático de brillo.
El brillo mínimo y máximo son ajustables individualmente. Las carcasas tienen un revestimiento resistente a la intemperie. Además, un calentador integrado y un elemento de compensación de presión aseguran que no se pueda formar condensación en la carcasa en caso de fluctuaciones de temperatura.
Los dispositivos están diseñados para ser montados en la pared con entrada de cable en la parte inferior de la carcasa y tienen rejillas de ventilación laterales.

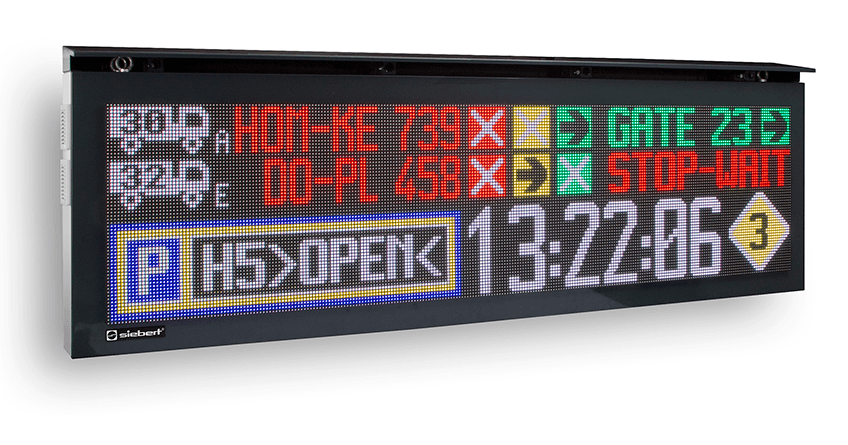

Serie XC55 - Matrix P8


Serie XC55 - Comparación Matrix P8 vs P16

La matriz P8 tiene un paso de píxeles de 8 mm.
>> Posibles tamaños de letra, ver aquí

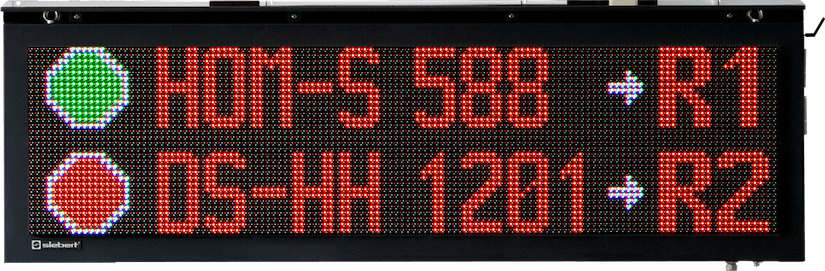

Serie XC55 - Matrix P16


Serie XC55 - Comparación Matrix P8 vs P16

La matriz P16 tiene un paso de píxeles de 16 mm.
>> Posibles tamaños de letra, ver aquí

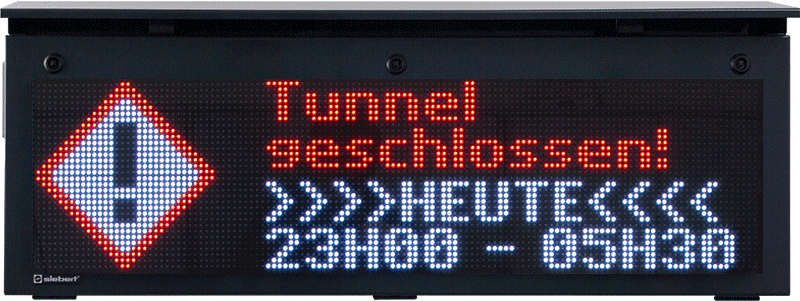

Las capuchas de protección contra el clima están disponibles como una opción. Protegen los dispositivos de la lluvia, la nieve y la formación de hielo, así como del calentamiento por la radiación solar.
>> Posibles equipo opcional, ver aquí

Perfección técnica

Diseñadas para aplicaciones profesionales en entornos industriales, los visualizadores de matriz LED de la serie XC55 establecen un nuevo estándar con una tecnología superior y detalles innovadores. El usuario dispone de una amplia gama de dispositivos estándar listos para conectar y fáciles de instalar.

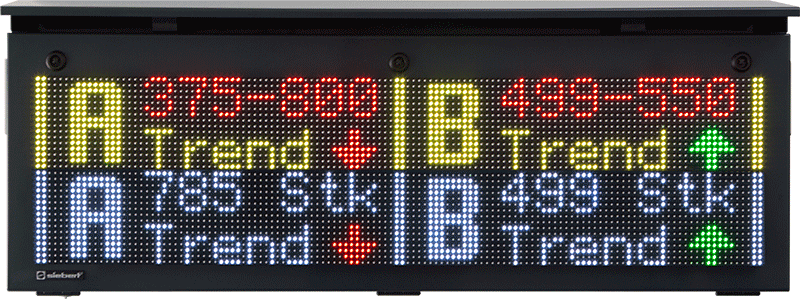

Matriz de LED de libre configuración

Los textos, números y gráficos pueden ser mostrados en colores brillantes en la matriz de LED. Los gráficos, símbolos y pictogramas pueden ser integrados como bitmap o PNG. La Matriz LED se caracteriza por su alta luminosidad, larga vida y un gran ángulo de lectura.



Serie XC55 - Matriz de LED de libre configuración

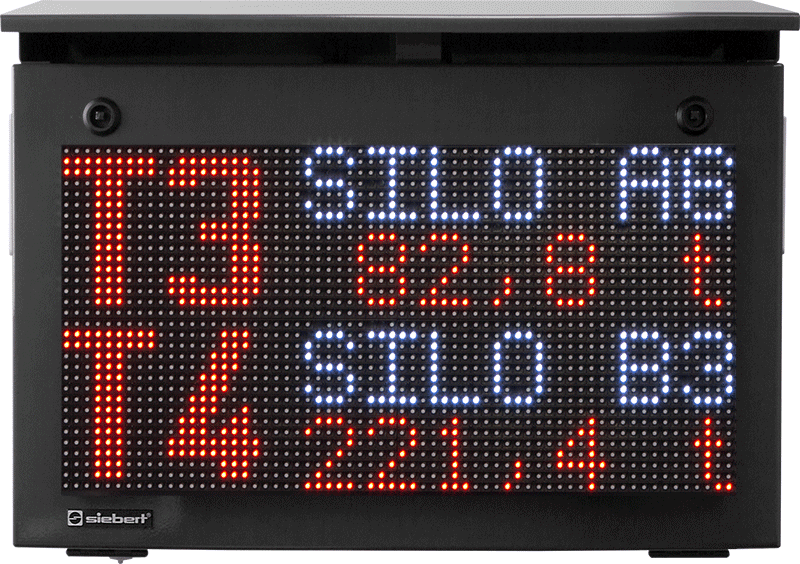

Fuentes de diseño tipográfico

Una característica especial son los conjuntos de caracteres diseñados tipográficamente con fuentes estrechas, normales y negritas. Transmiten una tipografía similar a la de la imprenta y permiten una presentación ergonómicamente perfecta de la información. También se pueden mostrar caracteres cirílicos, griegos y árabigos.



Serie XC55 - Matriz de LED de libre configuración

Aplicaciones típicas

  • Visualización del proceso, guiado del operador
  • Andon Boards
  • Visualización de los datos de producción
  • Señalización digital
  • Tecnología de control de tráfico, sistemas de aparcamiento/li>
  • Logística y sistemas de llamada de camiones
  • Automatización de edificios
  • Energía y medio ambiente

Construcción fácil de instalar

Los dispositivos se caracterizan por un diseño industrial profesional.
Los cierres rápidos de las carcasas aseguran un fácil acceso a todas las conexiones y componentes.


Algunos de los dispositivos que se muestran están equipados con una cubierta de protección contra la intemperie (opción).
Protege los dispositivos de la lluvia, la nieve y la formación de hielo, así como del calentamiento debido a la radiación solar, y se recomienda para los dispositivos exteriores.

Características inteligentes

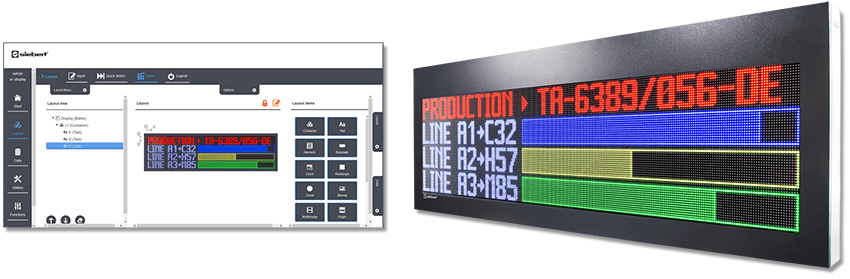

Servidor web integrado

Una característica innovadora de la serie XC55 es el servidor web integrado.
Permite una cómoda parametrización de los dispositivos a través de un navegador web estándar desde un PC o un dispositivo móvil sin necesidad de instalar un software de PC.
La información que se muestra también puede introducirse manualmente a través de la interfaz web.



Serie XC55 - Servidor web integrado

Control orientado a los objetos

Una ventaja del control orientado a objetos es la separación de la disposición y los datos. Los objetos de disposición (campos de visualización) se definen en la matriz, por ejemplo, para textos, información numérica, gráficos (BMP, PNG), campos indicadores luminosos, gráficos de barras, formatos de fecha/hora y time/date counting.

La posición, el tamaño y el nivel de los objetos de diseño se pueden seleccionar libremente. Todos los objetos pueden ser controlados independientemente unos de otros.

El formato (color, fuente, fondo, cambio de color, parpadeo, etc.) puede establecerse individualmente para cada objeto y se aplica automáticamente a los datos del usuario. Si, por ejemplo, se preestablece un cambio de color cuando se sobrepasa un valor umbral, éste tiene lugar automáticamente y sin un comando especial.



Serie XC55 - Control orientado a los objetos

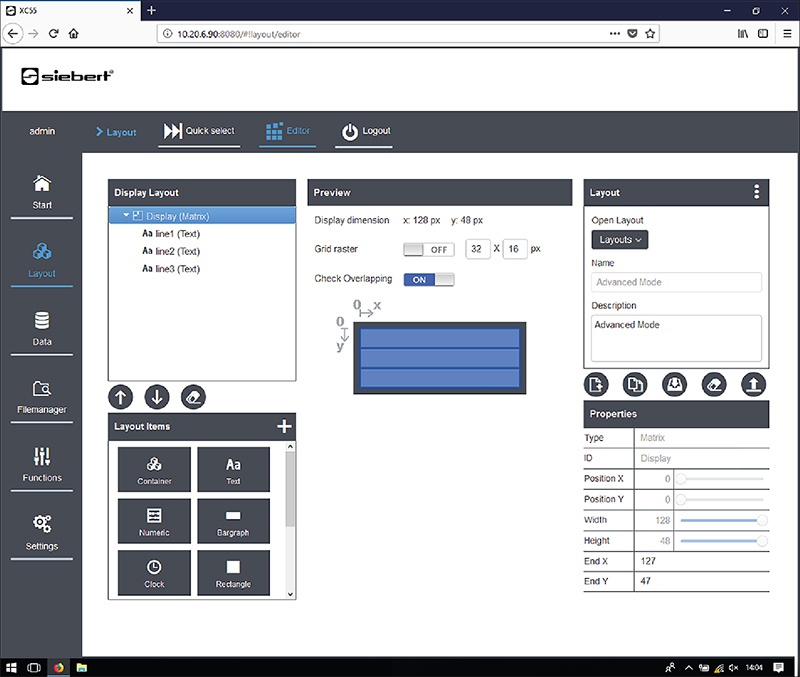

Editor de diseño

Los dispositivos ofrecen una variedad de diseños predefinidos. Además, el editor de diseños permite ofrecer un diseño cómodo de diseños individuales.



Serie XC55 - Editor de diseño

Acceso remoto

A través de la red o de la Internet, la información que se muestra actualmente puede llamarse en forma fotorealista, y también puede solicitarse información de estado, introducirse datos y modificarse los parámetros.

Ethernet y WiFi

Los dispositivos se controlan a través de su interfaz Ethernet. Opcionalmente, también se pueden controlar a través de WiFi IEEE 802.11 b/g/n.
Ethernet y WiFi pueden ser usados simultáneamente.

Wifi Logo

Control inteligente en entornos Profinet

El conector PLC integrado interroga cíclicamente la información que se va a mostrar en el servidor web del PLC con HTTP y la muestra en la matriz de LED. La programación del PLC se realiza mediante la transferencia de dos archivos generados por el dispositivo. Si se integran varios dispositivos, esto no aumenta el número de participantes en la red.



Serie XC55 - Control inteligente en entornos Profinet

Modo de ahorro de energía

La matriz de LED puede ser oscurecida para los días de semana programables individualmente para reducir el consumo de energía. El servidor web permanece activo en segundo plano, de modo que la interfaz JSON y el conector PLC permanecen accesibles.

Seguridad óptima mediante la gestión de usuarios

La gestión de los derechos de los usuarios permite el acceso individual y los derechos de administración.
El control de acceso al servidor web se realiza mediante la autenticación del usuario.

Salida de conmutación libre de potencial

Los unidades periféricos externos como transmisores de señales, semáforos, etc. pueden ser controlados mediante el protocolo JSON o manualmente a través de la página web con una salida de conmutación libre de potencial.

Memoria de texto y gráficos

Los dispositivos tienen una memoria en la que se pueden almacenar textos y gráficos con una dirección.
Para visualizarlos en la matriz de LEDs, basta con llamarlos a través de la dirección correspondiente sin tener que enviar los datos de nuevo.
