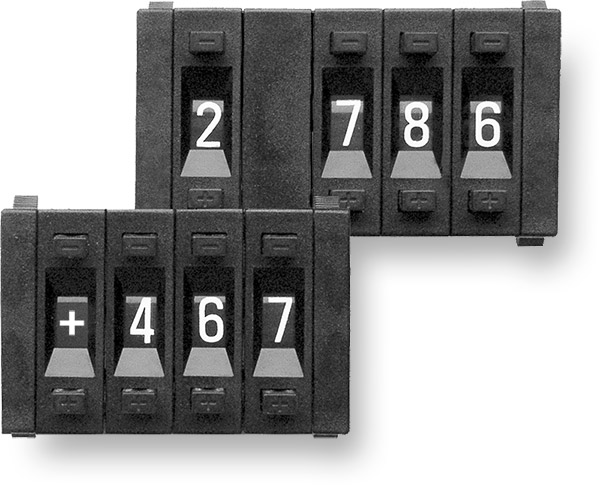

Interruptores de botón

Los conmutadores de codificación de cualquier número de caracteres se pueden combinar con los módulos de la serie P76. Accionamiento de doble empuje - grandes dígitos fácilmente legibles - montaje en bloque mediante pasadores de sujeción integrados - opcionalmente con diodos de desacoplamiento.


Unidades estándar

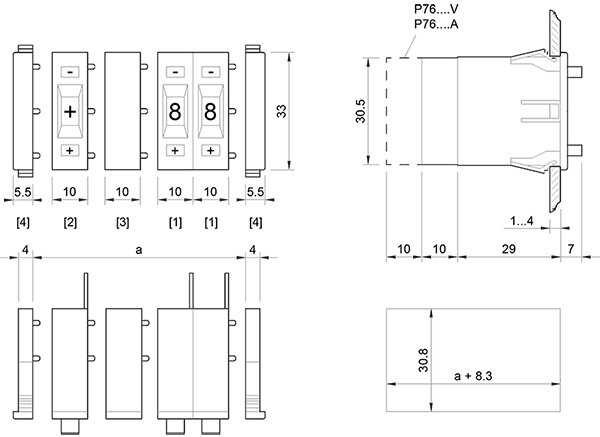

Recorte de panel
Dimensiones en mm

[1]

[1]

[1]

[2]

[2]

[2]

[3]

[4]

[5]

P76-02

P76-02V

P76-02A

P76-94

P76-94V

P76-94A

P76-00

P76-99

P76-CP05

Interruptor de codificación

Interruptor de codificación

Interruptor de codificación

Interruptor de codificación

Interruptor de codificación

Interruptor de codificación

Espaciador

Abrazadera

Conector

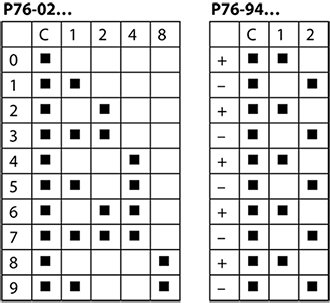

Código BCD, posiciones 0...9

Código BCD, posiciones 0...9, tarjeta de PC ampliada

Código BCD, posiciones 0...9, tarjeta de PC ampliada
Con diodos 1N4148 o similares (Ánodo común)

Polaridad, posiciones +/–

Polaridad, posiciones +/–, tarjeta de PC ampliada

Polaridad, posiciones +/–, tarjeta de PC ampliada,
Con diodos 1N4148 o similares (Ánodo común)

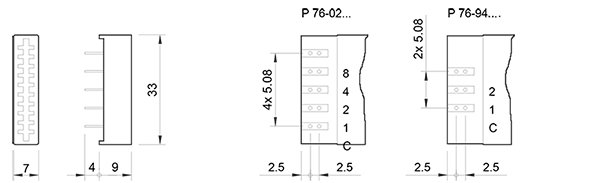

Conector [5]

Datos técnicos

Clasificación eléctrica (carga resistiva):

0,1 A, 50 V AC, 28 V DC

Corriente máxima (sin conmutación):

1 A

Resistencia de contacto:

max. 0,2 Ω

Resistencia al aislamiento:

103 MΩ

Fuerza dieléctrica:

500 V

Durabilidad (Clasificación eléctrica)

200.000 operaciones de conmutación

Temperatura de funcionamiento:

-20...65 °C

Envolvente:

Thermoplástico, Negro
