LED Matrix Displays für Outdoor-Anwendungen

Die Serie XC55 ist für Outdoor-Anwendungen konzipiert. Sie besitzt eine tageslichtfähige LED-Matrix mit automatischer Helligkeitsregelung. Minimale und maximale Helligkeit sind individuell einstellbar. Die Gehäuse besitzen eine wetterfeste Pulverlackbeschichtung, zusätzlich sorgen eine integrierte Heizung und ein Druckausgleichselement dafür, dass bei Temperaturschwankungen kein Kondenswasser im Gehäuse entstehen kann.

Serie XC55 - Ansicht 3D

Die Serie XC55 ist für Outdoor-Anwendungen konzipiert.
Sie besitzt eine tageslichtfähige LED-Matrix mit automatischer Helligkeitsregelung. Minimale und maximale Helligkeit sind individuell einstellbar. Die Gehäuse besitzen eine wetterfeste Pulverlackbeschichtung, zusätzlich sorgen eine integrierte Heizung und ein Druckausgleichselement dafür, dass bei Temperaturschwankungen kein Kondenswasser im Gehäuse entstehen kann.
Die Geräte sind für Wandmontage mit Kabeleinführung auf der Gehäuseunterseite ausgelegt und besitzen seitliche Lüftungsgitter.

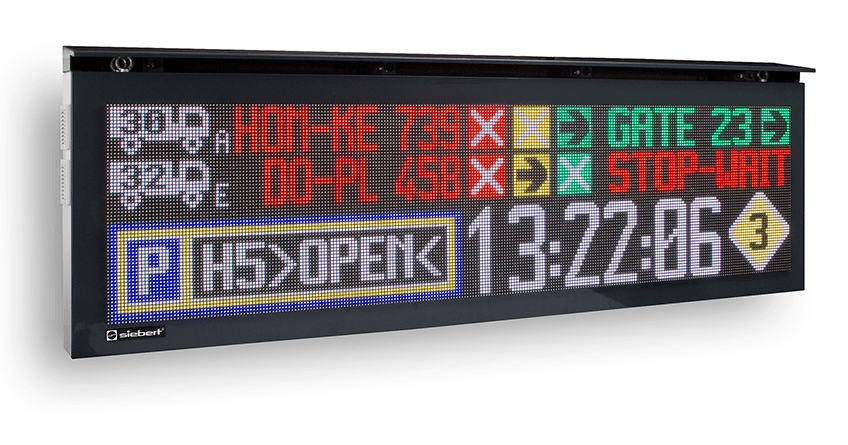

Serie XC55 - Matrix P8


Serie XC55 - Vergleich Matrix P8 mit P16

Die LED-Matrix der Geräte mit Matrix P8 hat einen Pixelabstand von 8 mm.
>> Mögliche Schriftgrössen siehe hier




Serie XC55 - Matrix P16


Serie XC55 - Vergleich Matrix P8 mit P16

Die LED-Matrix der Geräte mit Matrix P16 hat einen Pixelabstand von 16 mm.
>> Mögliche Schriftgrössen siehe hier



Optional stehen Wetterschutzhauben zur Verfügung. Sie schützen die Geräte bei Regen, Schnee und Eisbildung sowie vor Aufheizung durch Sonneneinstrahlung.
>> Mögliche Sonderausstattung siehe hier

Technische Perfektion

Konzipiert für professionelle Applikationen in industrieller Umgebung, setzen die LED Matrix Displays der Serie XC55 einen neuen Standard für professionelle Grossanzeigen – mit überlegener Technik und innovativen Details.
Dem Anwender steht ein umfangreiches Typenprogramm anschlussfertiger und montagefreundlicher Geräte zur Verfügung.

Frei konfigurierbare LED-Matrix

Texte, Ziffern und Graphiken lassen sich in brillanten Farben auf der LED-Matrix darstellen.
Graphiken, Symbole und Piktogramme können als Bitmap oder PNG eingebunden werden.
Die LED-Matrix zeichnet sich durch hohe Leuchtkraft, Langlebigkeit und einen grossen Ablesewinkel aus.



Serie XC55 - Frei konfigurierbare LED-Matrix

Typographisch designte Schriftarten

Ein besonderes Merkmal sind die typographisch designten Schriftarten mit Schmal-, Normal- und Fettschriften.
Sie vermitteln ein druckähnliches Schriftbild und ermöglichen die ergonomisch perfekte Informationsdarstellung.
Auch kyrillische, griechische und arabische Zeichen sind darstellbar.



Serie XC55 - Typographisch designte Schriftarten

Typische Applikationen

  • Prozessvisualisierung, Bedienerführung
  • Andon Boards
  • Visualisierung von Produktionsdaten
  • Digital Signage
  • Verkehrsleittechnik, Parkhaussysteme
  • Logistik und LKW-Aufrufsysteme
  • Gebäudeautomation
  • Energie und Umwelt

Montagefreundliche Konstruktion

Die Geräte zeichnen sich durch ein professionelles Industriedesign aus.
Schnellverschlüsse an den Gehäusen sorgen für einen bequemen Zugang zu allen Anschlüssen und Komponenten.


Die abgebildeten Geräte sind teilweise mit einer Wetterschutzhaube ausgestattet (Option). Sie schützt die Geräte bei Regen,
Schnee und Eisbildung sowie vor Aufheizung durch Sonneneinstrahlung und wird für Outdoor-Geräte empfohlen.

Intelligente Features


Integrierter Webserver

Ein innovatives Merkmal der Serie XC55 ist der integrierte Webserver.
Er ermöglicht die komfortable Parametrierung und Inbetriebnahme der Geräte über einen Standard-Webbrowser von einem PC oder mobilen Endgerät aus, ohne dass eine PC-Software installiert werden muss.
Auch können die auf der Matrix darzustellenden Informationen über das Webinterface manuell eingegeben werden.



Serie XC55 - Integrierter Webserver

Objektorientierte Ansteuerung

Ein Vorteil der objektorientierten Ansteuerung ist die Trennung von Layout und Daten. Auf der Matrix werden Layout-Objekte (Anzeigefelder) definiert, z. B. für Texte, numerische Informationen, Graphiken (BMP, PNG), Leuchtfelder, Bargraphen, Datum/Uhrzeit-Formate sowie Time/Date Counting.

Position, Grösse und Ebene der Layout-Objekte sind frei wählbar. Alle Objekte sind unabhängig voneinander ansteuerbar.

Die Formatierungen (Leuchtfarbe, Schriftart, Hintergrund, Farbwechsel, Blinken, etc.) lassen sich für jedes Objekt individuell einstellen und werden automatisch auf die Nutzdaten angewendet. Ist beispielsweise ein Farbwechsel bei Schwellwertüberschreitung voreingestellt, erfolgt dieser automatisch und ohne besonderen Befehl.



Serie XC55 - Objektorientierte Ansteuerung

Layout Editor

Die Geräte bieten eine Vielzahl vordefinierter Layouts.
Darüber hinaus ermöglicht der Layout Editor die komfortable Gestaltung individueller Layouts.



Serie XC55 - Layout Editor

Fernzugriff

Über das Netzwerk oder über Internet sind die aktuell auf der Matrix dargestellten Informationen in fotorealistischer Darstellung abrufbar, ebenso können Statusinformationen angefordert, Daten eingegeben und Parameter geändert werden.

Ethernet und WLAN

Die Geräte werden über ihre Ethernet-Schnittstelle angesteuert. Optional sind sie zusätzlich über WLAN IEEE 802.11 b/g/n ansteuerbar.
Ethernet und WLAN können gleichzeitig verwendet werden.

Wifi Logo

Smarte Ansteuerung in Profinet-Umgebungen

Der integrierte PLC Connector fragt die darzustellenden Informationen zyklisch im Webserver der SPS mit HTTP ab und stellt sie auf der LED-Matrix dar. Die Programmierung der SPS erfolgt durch das Übertragen mit zwei von der Anzeige erzeugten Dateien. Werden mehrere Geräte eingebunden, erhöht dies nicht die Anzahl der Teilnehmer im Netzwerk.



Serie XC55 - Smarte Ansteuerung in Profinet-Umgebungen

Power Saving

Die LED-Matrix lässt sich für einzelne programmierbare Wochentage dunkelschalten, um z. B. den Energieverbrauch zu senken. Das Webserver bleibt im Hintergrund aktiv, so dass die JSON-Schnittstelle und der PLC Connector erreichbar bleiben.

Optimale Sicherheit durch Benutzermanagement

Die Benutzerrechteverwaltung lässt individuelle Zugriffs- und Administrationsrechte zu.
Die Zugriffskontrolle über den Webserver erfolgt über die Benutzerauthentifizierung.

Potentialfreier Schaltausgang

Externe Peripheriegeräte wie z. B. Signalgeber, Ampeln, etc. lassen sich mit dem JSON-Protokoll oder auch manuell über die Website mit einem potentialfreien Schaltausgang ansteuern.

Text- und Graphikspeicher

Die Geräte besitzen einen Speicher, in dem sich Texte und Graphiken mit einer Adresse hinterlegen lassen.
Zur Darstellung auf der LED-Matrix genügt ein Aufruf über die entsprechende Adresse, ohne dass die Daten erneut gesendet werden müssen.
