Display alfanumerici giganti

Le applicazioni tipiche dei display giganti della serie SX502 sono la riproduzione di informazioni a grande distanza, la visualizzazione di dati di processo, la guida operatore in testo in chiaro. È disponibile una vasta gamma di prodotti con un’altezza dei caratteri che va dai 33 ai 120 mm, dai modelli compatti a due righe ai tabelloni large size. La perfezione tecnica e i dettagli innovativi sono elementi caratteristici della serie SX502.

Eye symbol indicating reading distance

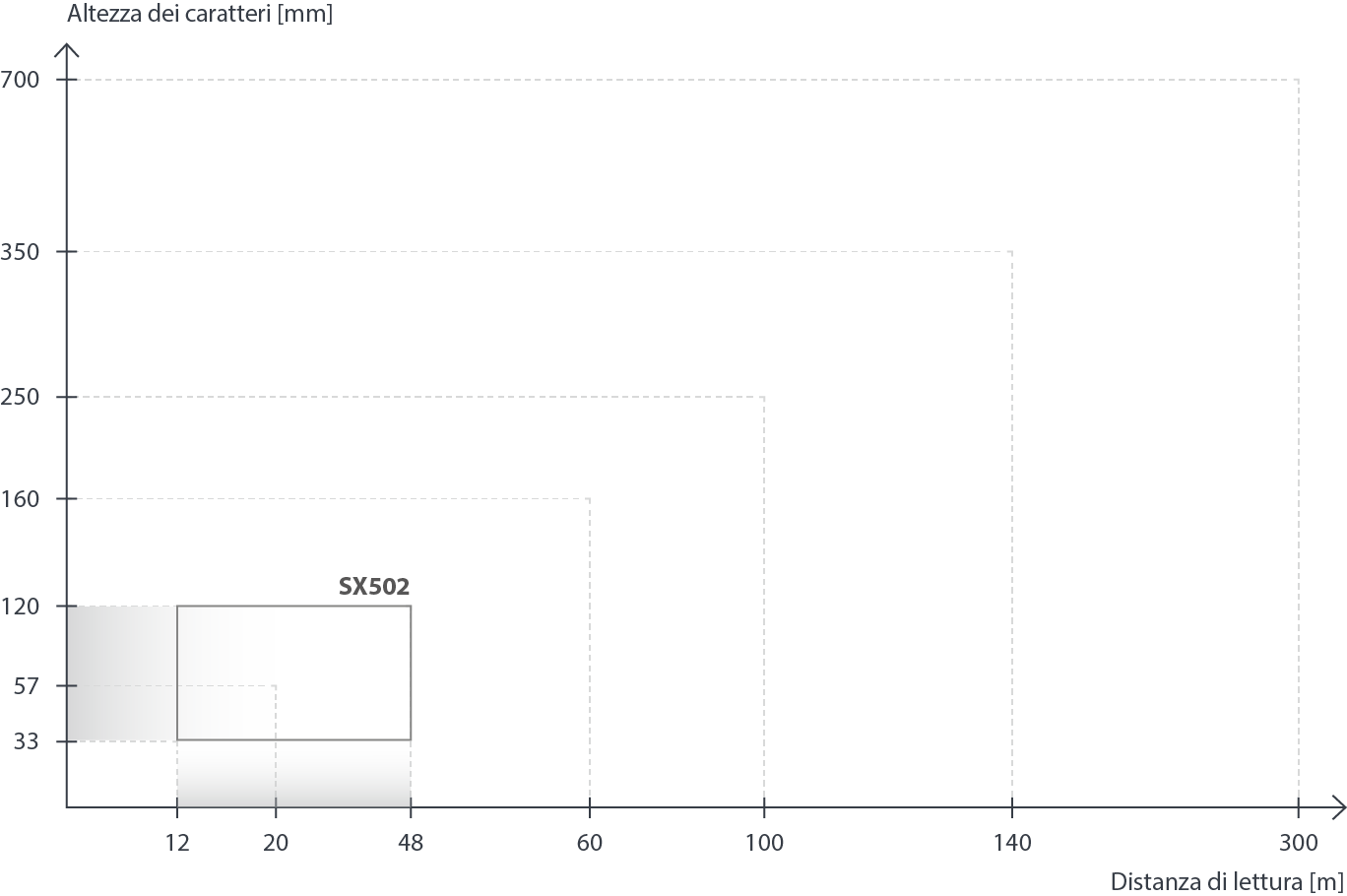

Distanza di lettura




Come valore indicativo per la distanza massima di lettura vale in buone condizioni:
altezza dei caratteri [mm] x 0,4 = distanza di lettura [m].


Ad esempio un’altezza dei caratteri di 100 mm consente una distanza di lettura fino a 40 m. Bisognerebbe scegliere una dimensione dei caratteri non troppo piccola, soprattutto per gli esterni, dove vengono percepiti più piccoli.


Dispositivi standard


Altezza caratteri

33/66/75 mm




Display a lettura unilaterale

Display a lettura bilaterale

Dimensioni A x B x C


2 x 20 caratteri1

SX502-220/03/0x-100/0A-xx

SX502-220/03/0x-200/3A-xx

700 x 210 x 130 (240)2 mm


2 x 40 caratteri1

SX502-240/03/0x-100/0A-xx

SX502-240/03/0x-200/3A-xx3

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Display a lettura unilaterale

Display a lettura bilaterale

Dimensioni A x B x C

SX502-220/05/0x-100/0A-xx

SX502-220/05/0x-200/3A-xx

1040 x 250 x 130 (210)2 mm

SX502-240/05/0x-100/0A-xx

SX502-240/05/0x-200/3A-xx

1960 x 250 x 130 (210)2 mm




Altezza caratteri

33/66/75 mm




Display a lettura unilaterale

Display a lettura bilaterale

Dimensioni A x B x C


4 x 20 caratteri1

SX502-420/03/0x-100/0A-xx

SX502-420/03/0x-200/3A-xx3

700 x 300 x 130 (240)2 mm


4 x 40 caratteri1

SX502-440/03/0x-100/0A-xx3

SX502-440/03/0x-200/3A-xx4

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Display a lettura unilaterale

Display a lettura bilaterale

Dimensioni A x B x C

SX502-420/05/0x-100/0A-xx

SX502-420/05/0x-200/3A-xx3

1040 x 390 x 130 (210)2 mm

SX502-440/05/0x-100/0A-xx

SX502-440/05/0x-200/3A-xx3

1960 x 390 x 130 (210)2 mm


Altezza caratteri

33/66/75 mm




Display a lettura unilaterale

Display a lettura bilaterale

Dimensioni A x B x C


6 x 20 caratteri1

SX502-620/03/0x-100/0A-xx3

SX502-620/03/0x-200/3A-xx4

700 x 380 x 130 (240)2 mm


6 x 40 caratteri1

SX502-640/03/0x-100/0A-xx3

SX502-640/03/0x-200/3A-xx4

1270 x 380 x 130 (240)2 mm

50/100/120 mm

Display a lettura unilaterale

Display a lettura bilaterale

Dimensioni A x B x C

SX502-620/05/0x-100/0A-xx

SX502-620/05/0x-200/3A-xx3

1040 x 530 x 130 (210)2 mm

SX502-640/05/0x-100/5A-xx3

SX502-640/05/0x-200/3A-xx3

2020 x 710 x 170 (270)2 mm


Altezza caratteri

33/66/75 mm




Display a lettura unilaterale

Display a lettura bilaterale

Dimensioni A x B x C


8 x 20 caratteri1

SX502-820/03/0x-100/0A-xx3

SX502-820/03/0x-200/3A-xx4

720 x 490 x 130 (240)2 mm


8 x 40 caratteri1

SX502-840/03/0x-100/0A-xx3

SX502-840/03/0x-200/3A-xx4

1290 x 490 x 130 (240)2 mm

50/100/120 mm

Display a lettura unilaterale

Display a lettura bilaterale

Dimensioni A x B x C

SX502-820/05/0x-100/0A-xx3

SX502-820/05/0x-200/3A-xx3

1060 x 680 x 130 (210)2 mm

SX502-840/05/0x-100/5A-xx3

SX502-840/05/0x-200/3A-xx3

2020 x 850 x 170 (300)2 mm


1 Per set di caratteri Acala 7
2 Per dispositivi con display a lettura bilaterale

3 Ventilazione forzata con LED a colori commutabili
4 Ventilazione forzata



Subheader Icon Technical data interfaces

Interfacce dati

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binario

SX502-xxx/xx/xx-xxx/xx-YE

SX502-xxx/xx/xx-xxx/xx-E0

SX502-xxx/xx/xx-xxx/xx-YP

SX502-xxx/xx/xx-xxx/xx-K0

SX502-xxx/xx/xx-xxx/xx-M0

SX502-xxx/xx/xx-xxx/xx-YT

SX502-xxx/xx/xx-xxx/xx-YD

SX502-xxx/xx/xx-xxx/xx-CJ

SX502-xxx/xx/xx-xxx/xx-S0

SX502-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

Colore LED

Bianco

Rosso

Rosso/verde/arancione1

Rosso/giallo/verde2

Verde3

Giallo3

SX502-xx/xx/xW-xxx/xx-xx

SX502-xx/xx/xR-xxx/xx-xx

SX502-xx/xx/xM-xxx/xx-xx

SX502-xx/xx/xN-xxx/xx-xx

SX502-xx/xx/xG-xxx/xx-xx

SX502-xx/xx/xY-xxx/xx-xx


1 Commutabile, disponibile solo con LED per uso interno e altezza dei caratteri 50 mm
2 Commutabile, con luminositá aumentata, disponibile solo con LED per uso interno e altezza dei caratteri 50 mm
3 Disponibile solo con LED per uso esterno

Subheader Icon Technical data Options

Opzioni

LED per uso esterno

SX502-xxx/xx/2x-xxx/xx-xx

Custodia con doppia verniciatura

SX502-xxx/xx/xx-x1x/xx-xx

Custodia in acciaio V2A, verniciato

SX502-xxx/xx/xx-x2x/xx-xx

Custodia in acciaio V2A, spazzolato

SX502-xxx/xx/xx-x3x/xx-xx

Custodia in acciaio V4A, spazzolato

SX502-xxx/xx/xx-x5x/xx-xx

Grado di protezione IP65 frontale

SX502-xxx/xx/xx-xx1/xx-xx

Grado di protezione IP54 con scambiatore di calore

SX502-xxx/xx/xx-xx2/xx-xx

Grado di protezione IP54 con scambiatore di calore e riscaldamento

SX502-xxx/xx/xx-xx4/xx-xx

Tettucio di protezione dalle intemperie

SX502-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Caratteristiche tecniche

Tensione d‘alimentazione

230 V AC ±15 %, 50 Hz, opzionale 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Custodia

Lamiera di acciaio, opzionale su richiesta in acciaio, inossidabile verniciatura RAL 5002 blu oltremare / RAL 7035 grigio luce

Grado di protezione

IP54, opzionale IP65

Caratteristiche tecniche dettagliate sono contenute nelle istruzioni d’uso.
