Série SX502

Afficheurs géants alphanumériques

L’affichage d’informations à grande distance, le management visuel de production et le guide-opérateur en texte clair – telles sont les applications caractéristiques des afficheurs géants de la série SX502. Une vaste gamme d‘afficheurs est proposée avec une hauteur de caractères de 33 à 120 mm, comprenant des versions compactes à deux lignes, jusqu‘aux afficheurs géants. La perfection technique et les détails novateurs sont les caractéristiques de la série SX502.

Eye symbol indicating reading distance

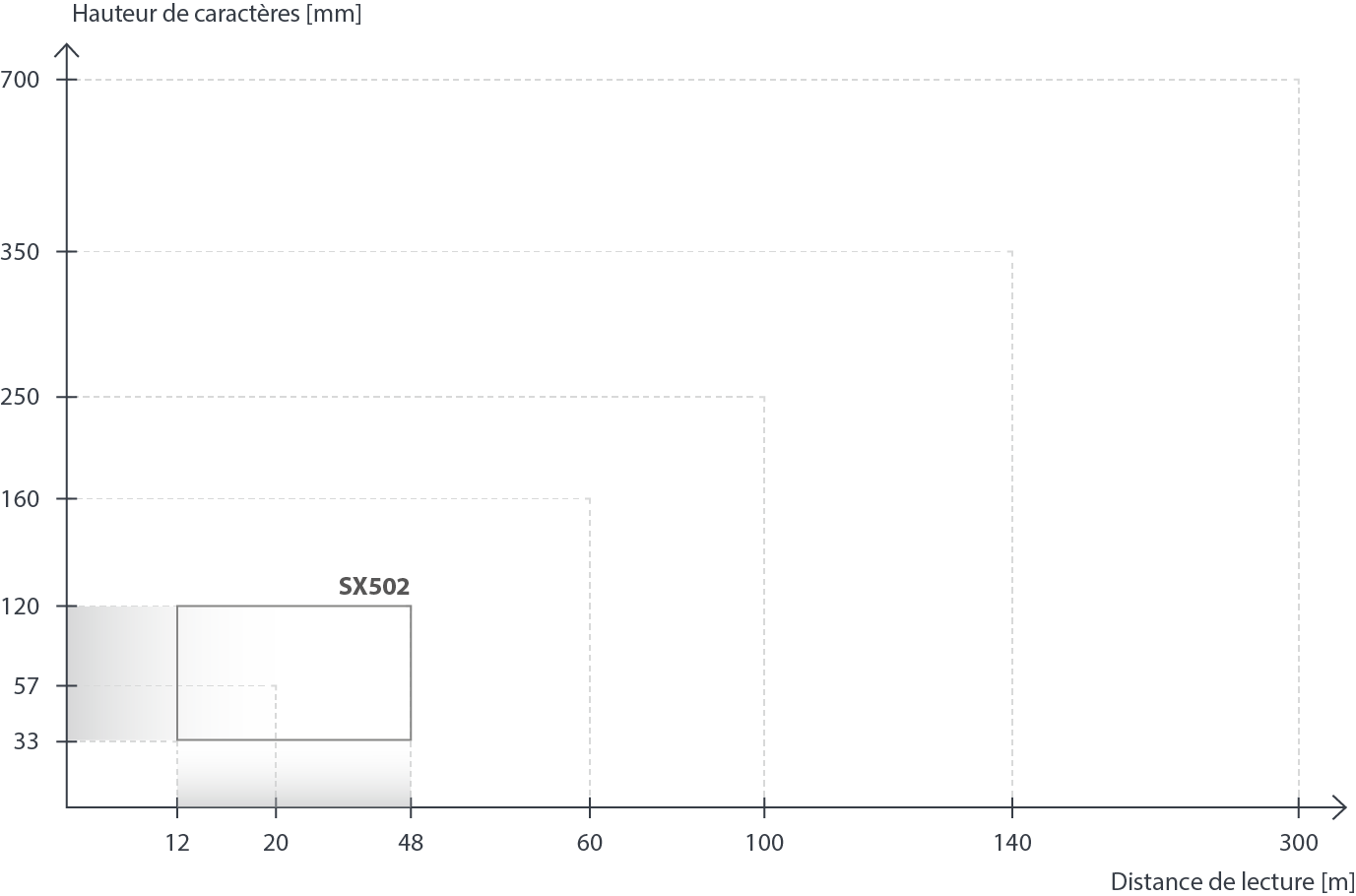

Distance de lecture




Dans des conditions favorables, la distance de lecture maximale se calcule comme suit :
Hauteur de caractères [mm] x 0,4 = distance de lecture [m]


Par exemple, une hauteur de caractères de 100 mm permet une distance de lecture jusqu‘à 40 m. La hauteur des caractères ne devrait pas être trop petite, en particulier à l‘extérieur, où elle paraît plus petite.


Appareils standard


Hauteur des caract.

33/66/75 mm




Afficheur mono-face

Afficheur bi-faces

Dimensions A x B x C


2 x 20 caractères1

SX502-220/03/0x-100/0A-xx

SX502-220/03/0x-200/3A-xx

700 x 210 x 130 (240)2 mm


2 x 40 caractères1

SX502-240/03/0x-100/0A-xx

SX502-240/03/0x-200/3A-xx3

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B x C

SX502-220/05/0x-100/0A-xx

SX502-220/05/0x-200/3A-xx

1040 x 250 x 130 (210)2 mm

SX502-240/05/0x-100/0A-xx

SX502-240/05/0x-200/3A-xx

1960 x 250 x 130 (210)2 mm




Hauteur des caract.

33/66/75 mm




Afficheur mono-face

Afficheur bi-faces

Dimensions A x B x C


4 x 20 caractères1

SX502-420/03/0x-100/0A-xx

SX502-420/03/0x-200/3A-xx3

700 x 300 x 130 (240)2 mm


4 x 40 caractères1

SX502-440/03/0x-100/0A-xx3

SX502-440/03/0x-200/3A-xx4

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B x C

SX502-420/05/0x-100/0A-xx

SX502-420/05/0x-200/3A-xx3

1040 x 390 x 130 (210)2 mm

SX502-440/05/0x-100/0A-xx

SX502-440/05/0x-200/3A-xx3

1960 x 390 x 130 (210)2 mm


Hauteur des caract.

33/66/75 mm




Afficheur mono-face

Afficheur bi-faces

Dimensions A x B x C


6 x 20 caractères1

SX502-620/03/0x-100/0A-xx3

SX502-620/03/0x-200/3A-xx4

700 x 380 x 130 (240)2 mm


6 x 40 caractères1

SX502-640/03/0x-100/0A-xx3

SX502-640/03/0x-200/3A-xx4

1270 x 380 x 130 (240)2 mm

50/100/120 mm

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B x C

SX502-620/05/0x-100/0A-xx

SX502-620/05/0x-200/3A-xx3

1040 x 530 x 130 (210)2 mm

SX502-640/05/0x-100/5A-xx3

SX502-640/05/0x-200/3A-xx3

2020 x 710 x 170 (270)2 mm


Hauteur des caract.

33/66/75 mm




Afficheur mono-face

Afficheur bi-faces

Dimensions A x B x C


8 x 20 caractères1

SX502-820/03/0x-100/0A-xx3

SX502-820/03/0x-200/3A-xx4

720 x 490 x 130 (240)2 mm


8 x 40 caractères1

SX502-840/03/0x-100/0A-xx3

SX502-840/03/0x-200/3A-xx4

1290 x 490 x 130 (240)2 mm

50/100/120 mm

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B x C

SX502-820/05/0x-100/0A-xx3

SX502-820/05/0x-200/3A-xx3

1060 x 680 x 130 (210)2 mm

SX502-840/05/0x-100/5A-xx3

SX502-840/05/0x-200/3A-xx3

2020 x 850 x 170 (300)2 mm


1 Avec fonte de caractères Acala 7
2 Afficheur bi-faces

3 Ventilation incorporée combinée à des LED changeant de couleur
4 Ventilation incorporée



Subheader Icon Technical data interfaces

Interfaces de données

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

Interbus Cu

RS485/RS232

BCD/binaire

SX502-xxx/xx/xx-xxx/xx-YE

SX502-xxx/xx/xx-xxx/xx-E0

SX502-xxx/xx/xx-xxx/xx-YP

SX502-xxx/xx/xx-xxx/xx-K0

SX502-xxx/xx/xx-xxx/xx-CM

SX502-xxx/xx/xx-xxx/xx-YT

SX502-xxx/xx/xx-xxx/xx-CJ

SX502-xxx/xx/xx-xxx/xx-S0

SX502-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

Couleur LED

Blanche

Rouge

(Rouge/verte/orange)1

Rouge/jaune/verte2

Verte3

Jaune3

SX502-xx/xx/xW-xxx/xx-xx

SX502-xx/xx/xR-xxx/xx-xx

SX502-xx/xx/xM-xxx/xx-xx

SX502-xx/xx/xN-xxx/xx-xx

SX502-xx/xx/xG-xxx/xx-xx

SX502-xx/xx/xY-xxx/xx-xx


1 Commutable, uniquement avec LED pour utilisations intérieures et hauteurs de caractères 50 mm
2 Commutable, à luminosité renforcée, uniquement avec LED pour utilisations intérieures et hauteurs de caractères 50 mm
3 Uniquement avec LED pour utilisations extérieures

Subheader Icon Technical data Options

Options

LED pour application extérieure

SX502-xxx/xx/2x-xxx/xx-xx

Boîtier, revêtement deux couches

SX502-xxx/xx/xx-x1x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), verni

SX502-xxx/xx/xx-x2x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), brossé

SX502-xxx/xx/xx-x3x/xx-xx

Boîtier en tôle d‘acier, V4A (acier inoxydable), brossé

SX502-xxx/xx/xx-x5x/xx-xx

Indice de protection IP65

SX502-xxx/xx/xx-xx1/xx-xx

Type de protection IP54 avec climatisation

SX502-xxx/xx/xx-xx2/xx-xx

Type de protection IP54 avec climatisation et chauffage

SX502-xxx/xx/xx-xx4/xx-xx

Toit de protection contre les intempéries

SX502-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

230 V AC ±15 %, 50 Hz, en option 24 V DC ±15 % ou 115 V AC ±15 %, 60 Hz

Boîtier

Tôle d‘acier, en option acier inoxydable, Laqué RAL 5002 bleu outremer/RAL 7035 gris clair

Indice de protection

IP54, en option IP65

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
