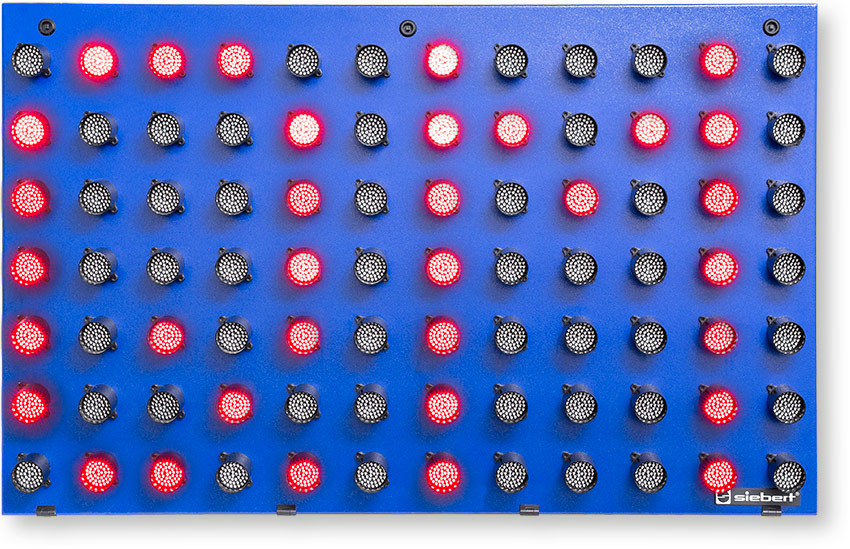

Afficheurs géants numériques et alphanumériques

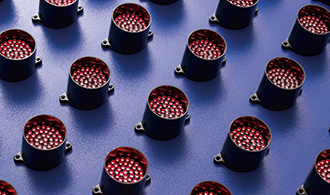

La matrice à LED de ces afficheurs géants est réalisée en technologie cluster. Elle possède une hauteur de caractères de 350 ou 700 mm, permettant une lecture allant jusqu‘à 140 ou 280 m. Les afficheurs géants sont composés de modules individuels pouvant être assemblés horizontalement et verticalement.

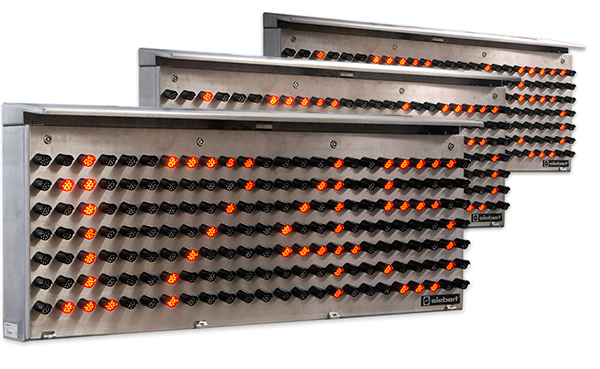

Construction modulaire

Pour les hauteurs de caractères de 350 ou 700 mm, les caissons sont de taille conséquente. Pour faciliter le montage et la mise en service, les afficheurs géants de la série SX702 sont composés de différents modules d‘affichage. Les modules peuvent être assemblés horizontalement et verticalement, de sorte que la longueur et le nombre de lignes puissent être définis de manière individuelle.

Conception individuelle

Les modules d‘affichage sont conçus pour le montage mural ou sont montés sur des systèmes porteurs. Les systèmes sont conçus en accord avec le client.



Appareils mono-face ou bi-faces

Les affi cheurs géants sont disponibles avec affi chage mono-face et bi-faces. Les versions bi-faces sont équipées d‘un affi chage à LED sur la face avant et la face arrière et affi chent les mêmes informations sur les deux faces.


Paramétrage par menu

Après ouverture du boîtier, l‘affi chage menu est visible dans l‘appareil. Par le menu, sont défi nis les modes opératoires, les paramètres et les fonctions même sans avoir une vue de la face principale de celui-ci – un détail pratique, en particulier si les appareils sont volumineux ou si ils sont situés à des emplacements très exposés.

Entrées de fonctions

Les appareils disposent d‘entrées de fonctions compatibles API. Indépendamment des signaux émis par l‘interface de données, ils permettent d‘activer les fonctions telles que le clignotement, l‘affi chage invisible et la réduction de luminosité des LED (commutation jour/nuit).

Interfaces de données pour la communication industrielle

Les affi cheurs géants sont disponibles avec les interfaces de données pour la communication industrielle : Bus de terrain, topologies de réseau, commande série, etc.

Mémoire de textes

La mémoire de textes interne permet de stocker des textes statiques, munis d‘une adresse. En cas de réception d‘une adresse, le texte correspondant s‘affiche. Ce mode opératoire est conseillé lorsque des textes répétitifs doivent être affi chés régulièrement. Les informations variables telles que les valeurs de mesure, les quantités ou l‘heure et la date peuvent être insérées dans les textes. Un texte statique peut également servir de texte de départ lors de la mise en marche, par ex. « Installation sans dérangement ».

Grande fonctionnalité

La série SX702 est identique à la série SX602 du point de vue de la commande et des fonctions des appareils.
