Afficheurs géants numériques et alphanumériques

La matrice à LED de ces afficheurs géants est réalisée en technologie cluster. Elle possède une hauteur de caractères de 350 ou 700 mm, permettant une lecture allant jusqu‘à 140 ou 280 m. Les afficheurs géants sont composés de modules individuels pouvant être assemblés horizontalement et verticalement.

Eye symbol indicating reading distance

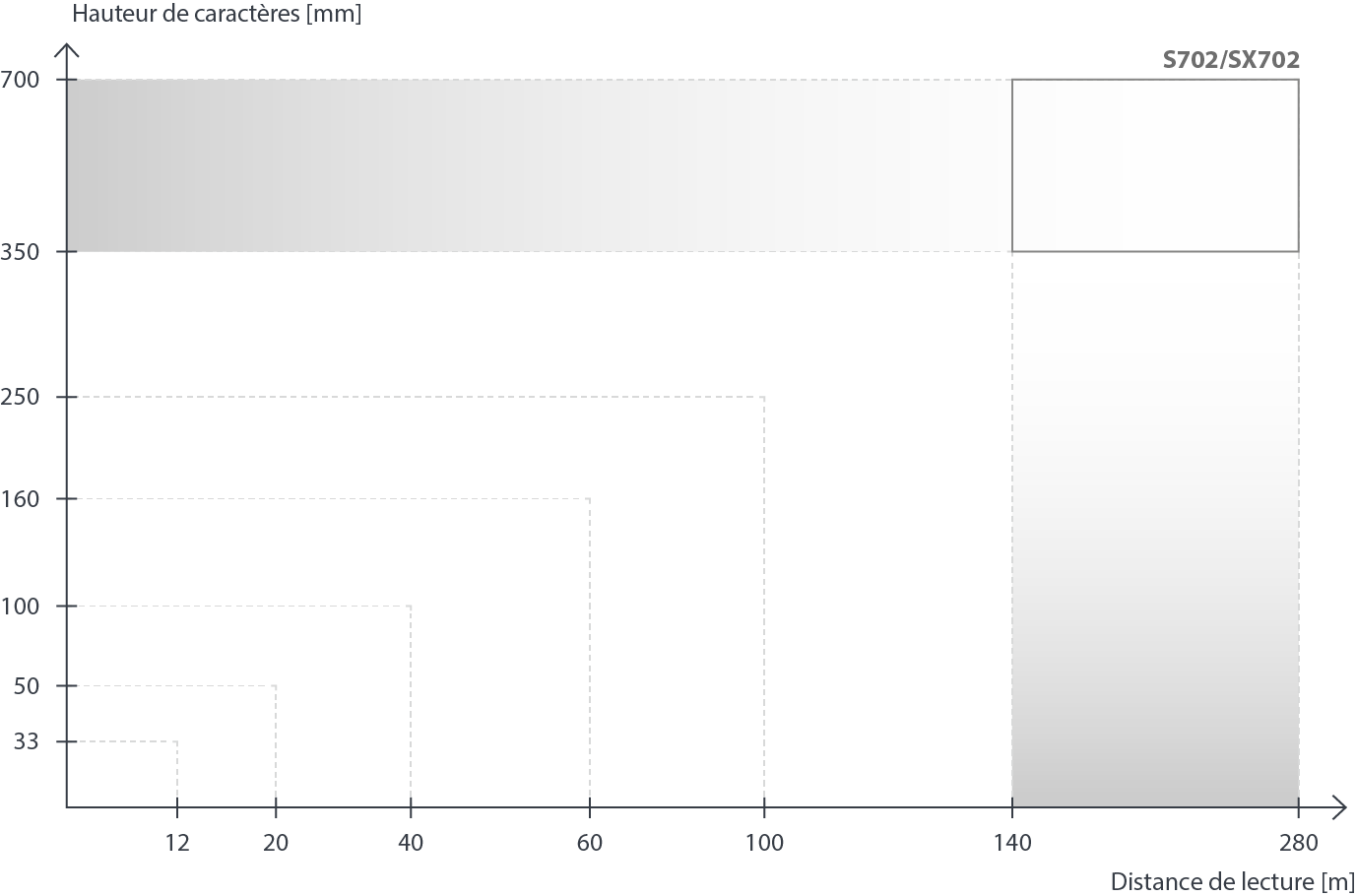

Distance de lecture




Dans des conditions favorables, la distance de lecture maximale se calcule comme suit :
Hauteur de caractères [mm] x 0,4 = distance de lecture [m]


Par exemple, une hauteur de caractères de 100 mm permet une distance de lecture jusqu‘à 40 m. La hauteur des caractères ne devrait pas être trop petite, en particulier à l‘extérieur, où elle paraît plus petite.


Modules standard


350 mm

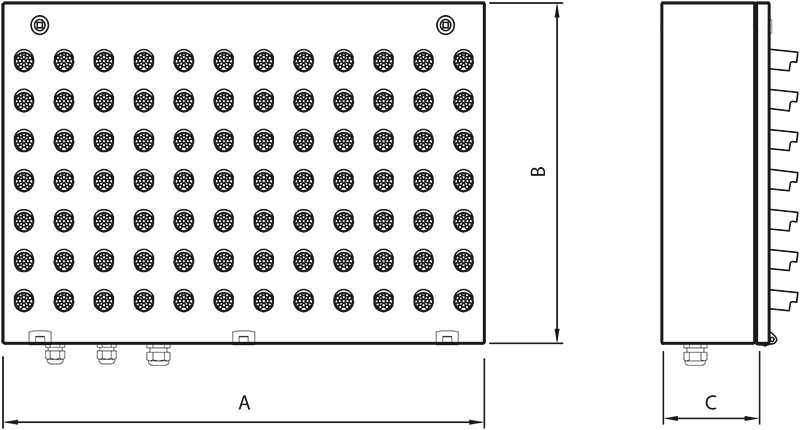

Dimensions A x B x C


2 caractères

650 x 480 x 170 mm


3 caractères

975 x 480 x 170 mm


4 caractères

1300 x 480 x 170 mm

700 mm

Dimensions A x B x C

2 caractères

1300 x 900 x 180 mm


Subheader Icon Technical data interfaces

Interfaces de données

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binaire

SX702-xxx/xx/xx-xxx/xx-YE

SX702-xxx/xx/xx-xxx/xx-E0

SX702-xxx/xx/xx-xxx/xx-YP

SX702-xxx/xx/xx-xxx/xx-K0

SX702-xxx/xx/xx-xxx/xx-M0

SX702-xxx/xx/xx-xxx/xx-YT

SX702-xxx/xx/xx-xxx/xx-YD

SX702-xxx/xx/xx-xxx/xx-CJ

SX702-xxx/xx/xx-xxx/xx-S0

SX702-xxx/xx/xx-xxx/xx-P0


Couleur LED

Blanche

Rouge

Verte

Jaune

SX702-xxx/xx/3W-xxx/xx-xx

SX702-xxx/xx/3R-xxx/xx-xx

SX702-xxx/xx/3G-xxx/xx-xx

SX702-xxx/xx/3Y-xxx/xx-xx

Subheader Icon Technical data Options

Options

LED pour application extérieure

SX702-xxx/xx/2x-xxx/xx-xx

Boîtier, revêtement deux couches

SX702-xxx/xx/xx-x1x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), verni

SX702-xxx/xx/xx-x2x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), brossé

SX702-xxx/xx/xx-x3x/xx-xx

Boîtier en tôle d‘acier, V4A (acier inoxydable), brossé

SX702-xxx/xx/xx-x5x/xx-xx

Indice de protection IP65

SX702-xxx/xx/xx-xx1/xx-xx

Type de protection IP54 avec climatisation

SX702-xxx/xx/xx-xx2/xx-xx

Type de protection IP54 avec climatisation et chauffage

SX702-xxx/xx/xx-xx4/xx-xx

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

230 V AC ±15 %, 50 Hz, en option 24 V DC ±15 % ou 115 V AC ±15 %, 60 Hz

Boîtier

Tôle d‘acier, en option acier inoxydable, Laqué RAL 5002 bleu outremer/RAL 7035 gris clair

Indice de protection

IP54, en option IP65

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
