Serie SX702

Alphanumerische Grossanzeigen

Die LED-Matrix dieser Grossanzeigen ist in Cluster-Technologie realisiert. Sie besitzt eine Zeichenhöhe von 350 oder 700 mm und ermöglicht Ableseentfernungen bis zu 140 oder 280 m. Die Grossanzeigen bestehen aus einzelnen Modulen, die sich horizontal und vertikal aneinanderreihen lassen.

Eye symbol indicating reading distance

Ableseentfernung

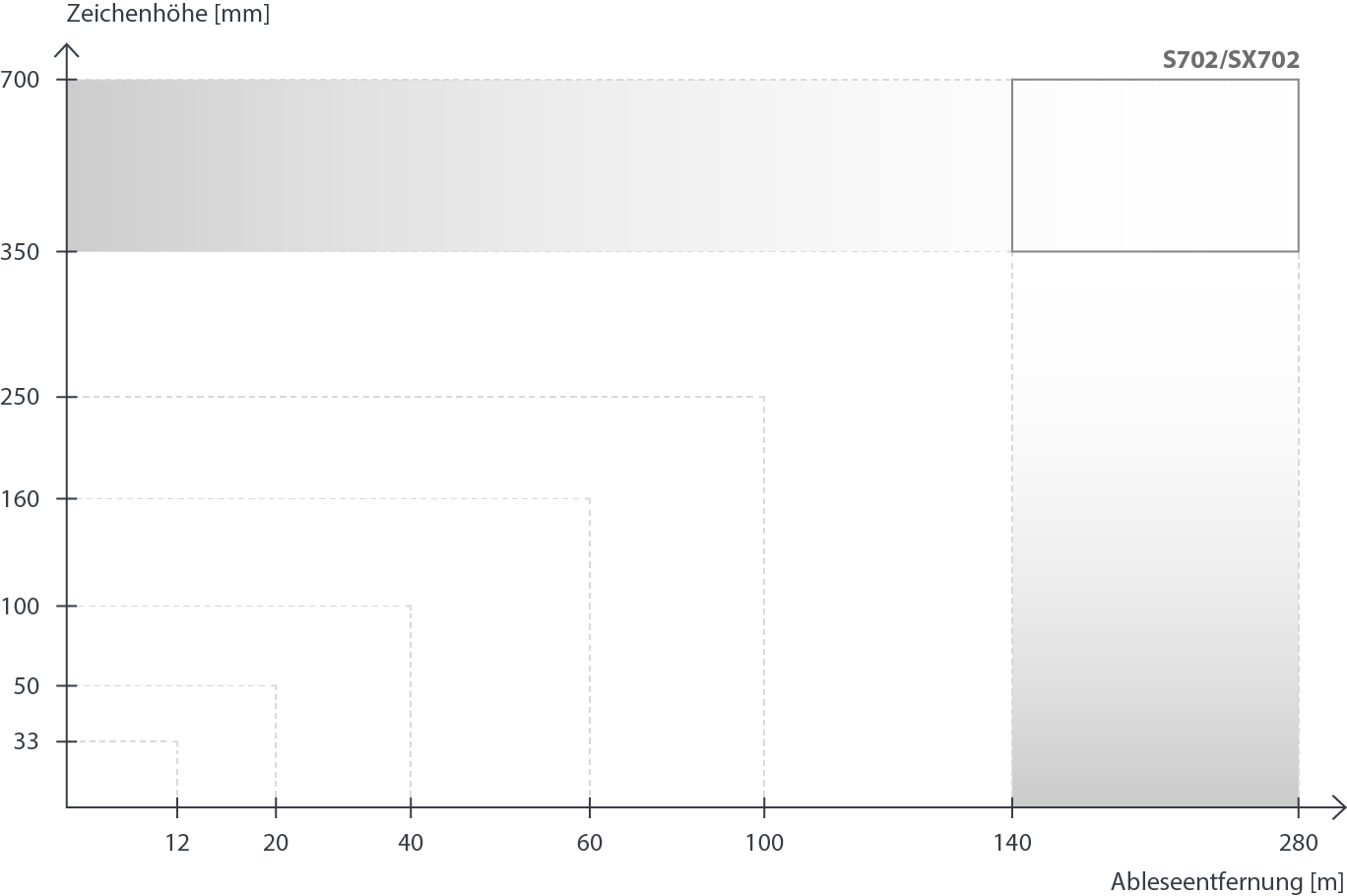

Als Richtwert für die maximale Ableseentfernung gilt unter guten Bedingungen:
Zeichenhöhe [mm] x 0,4 = Ableseentfernung [m]


Beispielsweise ergibt eine Zeichenhöhe von 100 mm eine Ableseentfernung bis zu 40 m. Die Zeichenhöhe sollte nicht zu klein gewählt werden, insbesondere im Aussenbereich, wo sie subjektiv kleiner empfunden wird.


Standardmodule


350 mm

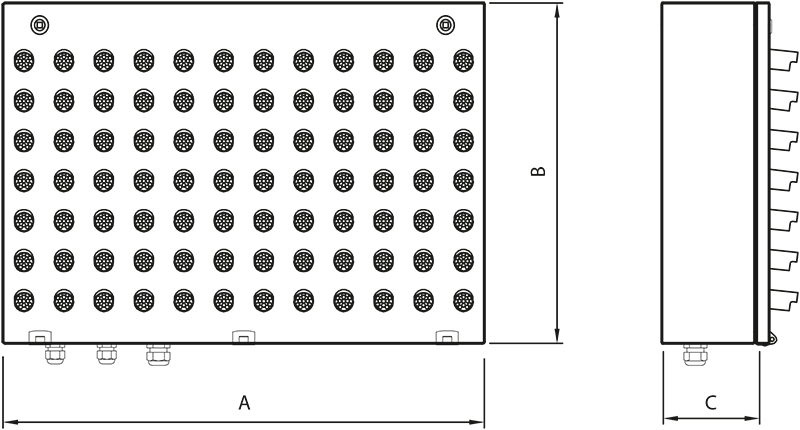

Abmessungen A x B x C


2 Zeichen

650 x 480 x 170 mm


3 Zeichen

975 x 480 x 170 mm


4 Zeichen

1300 x 480 x 170 mm

700 mm

Abmessungen A x B x C

2 Zeichen

1300 x 900 x 180 mm


Subheader Icon Technical data interfaces

Datenschnittstellen

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binär

SX702-xxx/xx/xx-xxx/xx-YE

SX702-xxx/xx/xx-xxx/xx-E0

SX702-xxx/xx/xx-xxx/xx-YP

SX702-xxx/xx/xx-xxx/xx-K0

SX702-xxx/xx/xx-xxx/xx-M0

SX702-xxx/xx/xx-xxx/xx-YT

SX702-xxx/xx/xx-xxx/xx-YD

SX702-xxx/xx/xx-xxx/xx-CJ

SX702-xxx/xx/xx-xxx/xx-S0

SX702-xxx/xx/xx-xxx/xx-P0


LED-Farben

Weiss

Rot

Grün

Gelb

SX702-xxx/xx/3W-xxx/xx-xx

SX702-xxx/xx/3R-xxx/xx-xx

SX702-xxx/xx/3G-xxx/xx-xx

SX702-xxx/xx/3Y-xxx/xx-xx

Subheader Icon Technical data Options

Optionen

LED für Aussenwendung

SX702-xxx/xx/2x-xxx/xx-xx

Gehäuse mit 2-Schicht-Lackierung

SX702-xxx/xx/xx-x1x/xx-xx

Gehäuse in Edelstahl V2A, lackiert

SX702-xxx/xx/xx-x2x/xx-xx

Gehäuse in Edelstahl V2A, gebürstet

SX702-xxx/xx/xx-x3x/xx-xx

Gehäuse in Edelstahl V4A, gebürstet

SX702-xxx/xx/xx-x5x/xx-xx

Schutzart IP65

SX702-xxx/xx/xx-xx1/xx-xx

Schutzart IP54 mit Klimaausgleichselementen

SX702-xxx/xx/xx-xx2/xx-xx

Schutzart IP54 mit Klimaausgleichselementen und Heizung

SX702-xxx/xx/xx-xx4/xx-xx

Subheader Icon Technical data

Technische Daten

Betriebsspannung

230 V AC ±15 %, 50 Hz, optional 24 V DC ±15 % oder 115 V AC ±15 %, 60 Hz

Gehäuse

Stahlblech, optional Edelstahl, Lackierung RAL 5002 ultramarinblau / RAL 7035 lichtgrau

Schutzart

IP54, optional IP65

Ausführliche technische Daten sind den Bedienungsanleitungen zu entnehmen.
