Display alfanumerici giganti

La matrice a LED di questi display giganti è realizzata con tecnologia cluster. Essa presenta un’altezza dei caratteri di 350 o 700 mm e consente una lettura fino ad una distanza di 140 o 280 m. I display giganti sono costituiti da singoli moduli allineabili in orizzontale e verticale.

Eye symbol indicating reading distance

Distanza di lettura

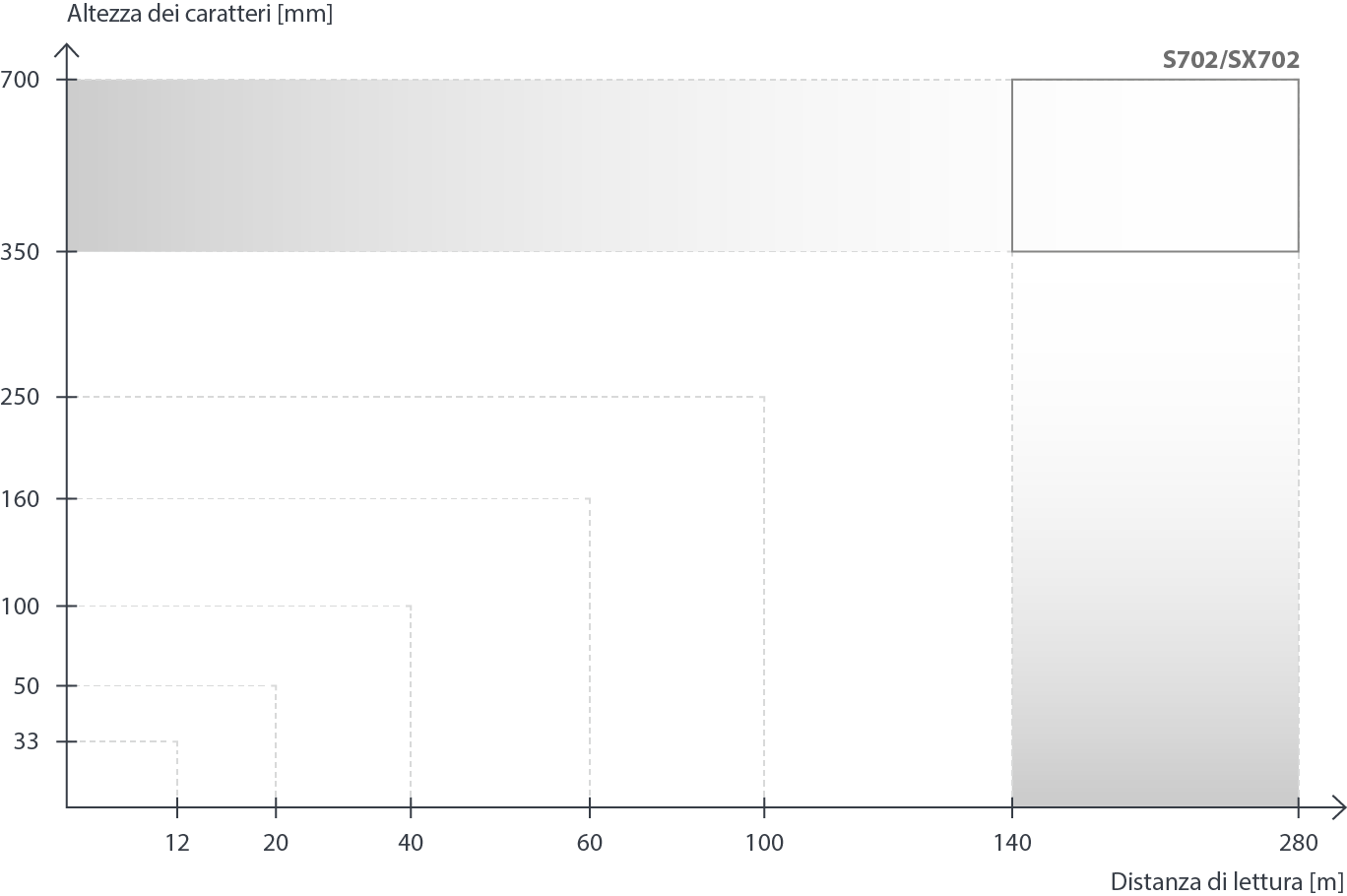

Come valore indicativo per la distanza massima di lettura vale in buone condizioni:
altezza dei caratteri [mm] x 0,4 = distanza di lettura [m].


Ad esempio un’altezza dei caratteri di 100 mm consente una distanza di lettura fino a 40 m. Bisognerebbe scegliere una dimensione dei caratteri non troppo piccola, soprattutto per gli esterni, dove vengono percepiti più piccoli.


Moduli standard


350 mm

Dimensioni A x B x C


2 caratteri

650 x 480 x 170 mm


3 caratteri

975 x 480 x 170 mm


4 caratteri

1300 x 480 x 170 mm

700 mm

Dimensioni A x B x C

2 caratteri

1300 x 900 x 180 mm


Subheader Icon Technical data interfaces

Interfacce dati

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binario

SX702-xxx/xx/xx-xxx/xx-YE

SX702-xxx/xx/xx-xxx/xx-E0

SX702-xxx/xx/xx-xxx/xx-YP

SX702-xxx/xx/xx-xxx/xx-K0

SX702-xxx/xx/xx-xxx/xx-M0

SX702-xxx/xx/xx-xxx/xx-YT

SX702-xxx/xx/xx-xxx/xx-YD

SX702-xxx/xx/xx-xxx/xx-CJ

SX702-xxx/xx/xx-xxx/xx-S0

SX702-xxx/xx/xx-xxx/xx-P0


Colore LED

Bianco

Rosso

Verde

Giallo

SX702-xxx/xx/3W-xxx/xx-xx

SX702-xxx/xx/3R-xxx/xx-xx

SX702-xxx/xx/3G-xxx/xx-xx

SX702-xxx/xx/3Y-xxx/xx-xx

Subheader Icon Technical data Options

Opzioni

LED per uso esterno

SX702-xxx/xx/2x-xxx/xx-xx

Custodia con doppia verniciatura

SX702-xxx/xx/xx-x1x/xx-xx

Custodia in acciaio V2A, verniciato

SX702-xxx/xx/xx-x2x/xx-xx

Custodia in acciaio V2A, spazzolato

SX702-xxx/xx/xx-x3x/xx-xx

Custodia in acciaio V4A, spazzolato

SX702-xxx/xx/xx-x5x/xx-xx

Grado di protezione IP65 frontale

SX702-xxx/xx/xx-xx1/xx-xx

Grado di protezione IP54 con scambiatore di calore

SX702-xxx/xx/xx-xx2/xx-xx

Grado di protezione IP54 con scambiatore di calore e riscaldamento

SX702-xxx/xx/xx-xx4/xx-xx

Subheader Icon Technical data

Caratteristiche tecniche

Tensione d‘alimentazione

230 V AC ±15 %, 50 Hz, opzionale 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Custodia

Lamiera di acciaio, opzionale su richiesta in acciaio, inossidabile verniciatura RAL 5002 blu oltremare / RAL 7035 grigio luce

Grado di protezione

IP54, opzionale IP65

Caratteristiche tecniche dettagliate sono contenute nelle istruzioni d’uso.
