Visualizadores alfanuméricos de gran tamaño

La matriz de LED de estos visualizadores de gran tamaño se realiza con tecnología clúster. Tiene una altura de caracteres de 350 o 700 mm y permite la lectura a distancia de hasta 140 o 280 m. Los visualizadores de gran tamaño consisten en módulos individuales que se pueden colocar en serie en horizontal o vertical.

Eye symbol indicating reading distance

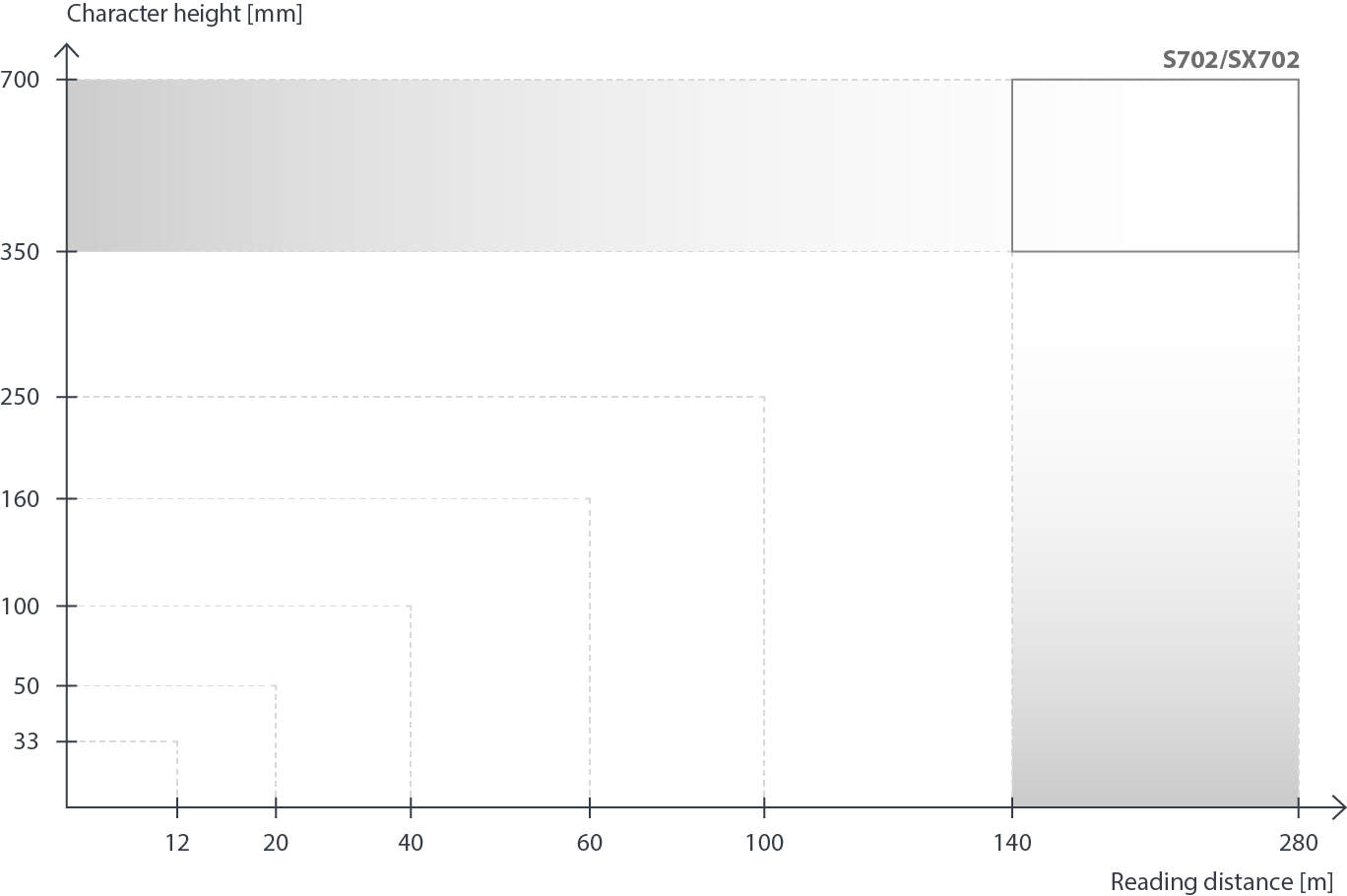

Lectura de distancias




Como guía para la lectura máxima en buenas condiciones:
Altura de caracteres [mm] x 0,4 = lectura de distancia [m].


Por ejemplo, una altura de caracter de 100 mm de resultado en una distancia de lectura de hasta 40 m. La altura de caracter no debe elegirse demasiado pequeña, especialmente al aire libre, donde el tamaño parece subjetivamente más pequeño.


Moduli standard


350 mm

Medidas A x B x C


2 caracteres

650 x 480 x 170 mm


3 caracteres

975 x 480 x 170 mm


4 caracteres

1300 x 480 x 170 mm

700 mm

Medidas A x B x C

2 caracteres

1300 x 900 x 180 mm


Subheader Icon Technical data interfaces

Interfaces de datos

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binario

SX702-xxx/xx/xx-xxx/xx-YE

SX702-xxx/xx/xx-xxx/xx-E0

SX702-xxx/xx/xx-xxx/xx-YP

SX702-xxx/xx/xx-xxx/xx-K0

SX702-xxx/xx/xx-xxx/xx-M0

SX702-xxx/xx/xx-xxx/xx-YT

SX702-xxx/xx/xx-xxx/xx-YD

SX702-xxx/xx/xx-xxx/xx-CJ

SX702-xxx/xx/xx-xxx/xx-S0

SX702-xxx/xx/xx-xxx/xx-P0


Color LED

Blanco

Rojo

Verde

Amarillo

SX702-xxx/xx/3W-xxx/xx-xx

SX702-xxx/xx/3R-xxx/xx-xx

SX702-xxx/xx/3G-xxx/xx-xx

SX702-xxx/xx/3Y-xxx/xx-xx

Subheader Icon Technical data Options

Opciones

LED para uso en exterior

SX702-xxx/xx/2x-xxx/xx-xx

Envolvente con dos capas de recubrimiento

SX702-xxx/xx/xx-x1x/xx-xx

Envolvente V2A (acero inoxidable), barnizado

SX702-xxx/xx/xx-x2x/xx-xx

Envolvente V2A (acero inoxidable), cepillado

SX702-xxx/xx/xx-x3x/xx-xx

Envolvente V4A (acero inoxidable), cepillado

SX702-xxx/xx/xx-x5x/xx-xx

Grado de protección IP65

SX702-xxx/xx/xx-xx1/xx-xx

Grado de protección IP54 con control climático

SX702-xxx/xx/xx-xx2/xx-xx

Grado de protección IP54 con control climático y calentador

SX702-xxx/xx/xx-xx4/xx-xx

Subheader Icon Technical data

Datos técnicos

Fuente de alimentación

230 V AC ±15 %, 50 Hz, opcional 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Envolvente

Chapa de acero, acero inoxidable opcional;
barnizado RAL 502 azul ultramar / RAL 7035 color gris claro

Grado de protección

IP54, IP65 opcional

Datos técnicos detallados ver instrucciones de uso.
