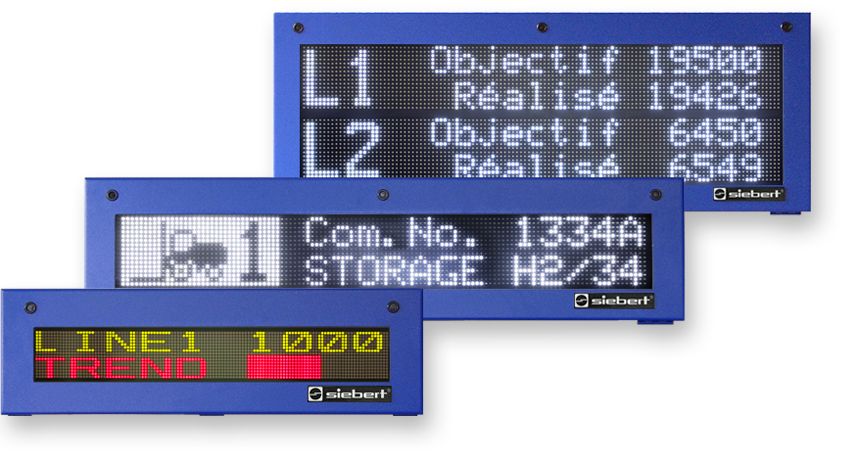

Série SX502

Afficheurs géants alphanumériques

L’affichage d’informations à grande distance, le management visuel de production et le guide-opérateur en texte clair – telles sont les applications caractéristiques des afficheurs géants de la série SX502. Une vaste gamme d‘afficheurs est proposée avec une hauteur de caractères de 33 à 120 mm, comprenant des versions compactes à deux lignes, jusqu‘aux afficheurs géants. La perfection technique et les détails novateurs sont les caractéristiques de la série SX502.

SX502

Appareils mono-face ou bi-faces

Les affi cheurs géants sont disponibles avec affi chage mono-face et bi-faces. Les versions bi-faces sont équipées d‘un affi chage à LED sur la face avant et la face arrière et affi chent les mêmes informations sur les deux faces.



Paramétrage par menu

Après ouverture du boîtier, l‘affichage menu est visible dans l‘appareil. Par le menu, sont défi nis les modes opératoires, les paramètres et les fonctions même sans avoir une vue de la face principale de celui-ci – un détail pratique, en particulier si les appareils sont volumineux ou si ils sont situés à des emplacements très exposés.


Montage et mise en service aisés

Le cadre frontal est verrouillé par des fermetures quart de tour et bascule vers le bas lorsqu‘il est ouvert. Désormais, les connexions, modules et éléments de commandes sont directement accessibles, sans devoir démonter d‘éléments du boîtier. En revanche pour les appareils de tailles conséquentes, après le déverrouillage du cadre frontal, celui-ci bascule vers le haut, assisté par des vérins à gaz.

Interfaces de données pour la communication industrielle

Les affi cheurs géants sont disponibles avec les interfaces de données pour la communication industrielle : Bus de terrain, topologies de réseau, commande série, etc.

Entrées de fonctions

Les appareils disposent d‘entrées de fonctions compatibles API. Indépendamment des signaux émis par l‘interface de données, ils permettent d‘activer les fonctions telles que le clignotement, l‘affi chage invisible et la réduction de luminosité des LED (commutation jour/nuit).


Commande sélective de lignes

Ce mode opératoire permet d‘aff ecter des textes indépendants les uns des autres (issus par exemple de diff érentes sources de données) à des lignes individuelles. Chaque ligne est considérée comme un affi chage autonome et commandée de manière sélective. Ce mode opératoire est conseillé lorsque l‘affi cheur géant tient lieu d‘organe de commande central et affi che des informations concernant diff érents procédés, ayant été générées dans diff érents domaines du process.


Mémoire de textes

La mémoire de textes interne permet de stocker des textes statiques, munis d‘une adresse. En cas de réception d‘une adresse, le texte correspondant s‘affiche. Ce mode opératoire est conseillé lorsque des textes répétitifs doivent être affi chés régulièrement. Les informations variables telles que les valeurs de mesure, les quantités ou l‘heure et la date peuvent être insérées dans les textes. Un texte statique peut également servir de texte de départ lors de la mise en marche, par ex. « Installation sans dérangement ».

Fontes de caractères et hauteurs de caractères

Des fontes de caractères contenant diff érents attributs sont installées dans les appareils. Les caractères peuvent être constitué de 7, 14 ou 16 pixels, en hauteur. Selon l‘appareil, le pas du pixel de la matrice à LED est de 4,7 ou 7,6 mm.

Il en résulte les hauteurs de caractères suivantes :

Police de caractères

Pas du pixel 4,7 mm (SX502-xxx/03/xx-xxx/xx-xx)

Pas du pixel 7,6 mm (SX502-xxx/05/xx-xxx/xx-xx)

Acala 7

33 mm

50 mm

Acala 14

66 mm

100 mm

Acala 16

75 mm

120 mm
