Serie SX502

Alfanumerieke grootformaatdisplays

Informatie op grote afstand weergeven, processen visualiseren, operatorbegeleiding in gewone taal – dat zijn typische toepassingen van grootformaatdisplays in de serie SX502. Er is een breed typespectrum beschikbaar met karakterhoogtes van 33 tot 120 mm, van compacte tweecijferige uitvoeringen tot grootformaatborden. Technische perfectie en innovatieve details zijn kenmerken van de serie SX502.

Eye symbol indicating reading distance

Leesafstand

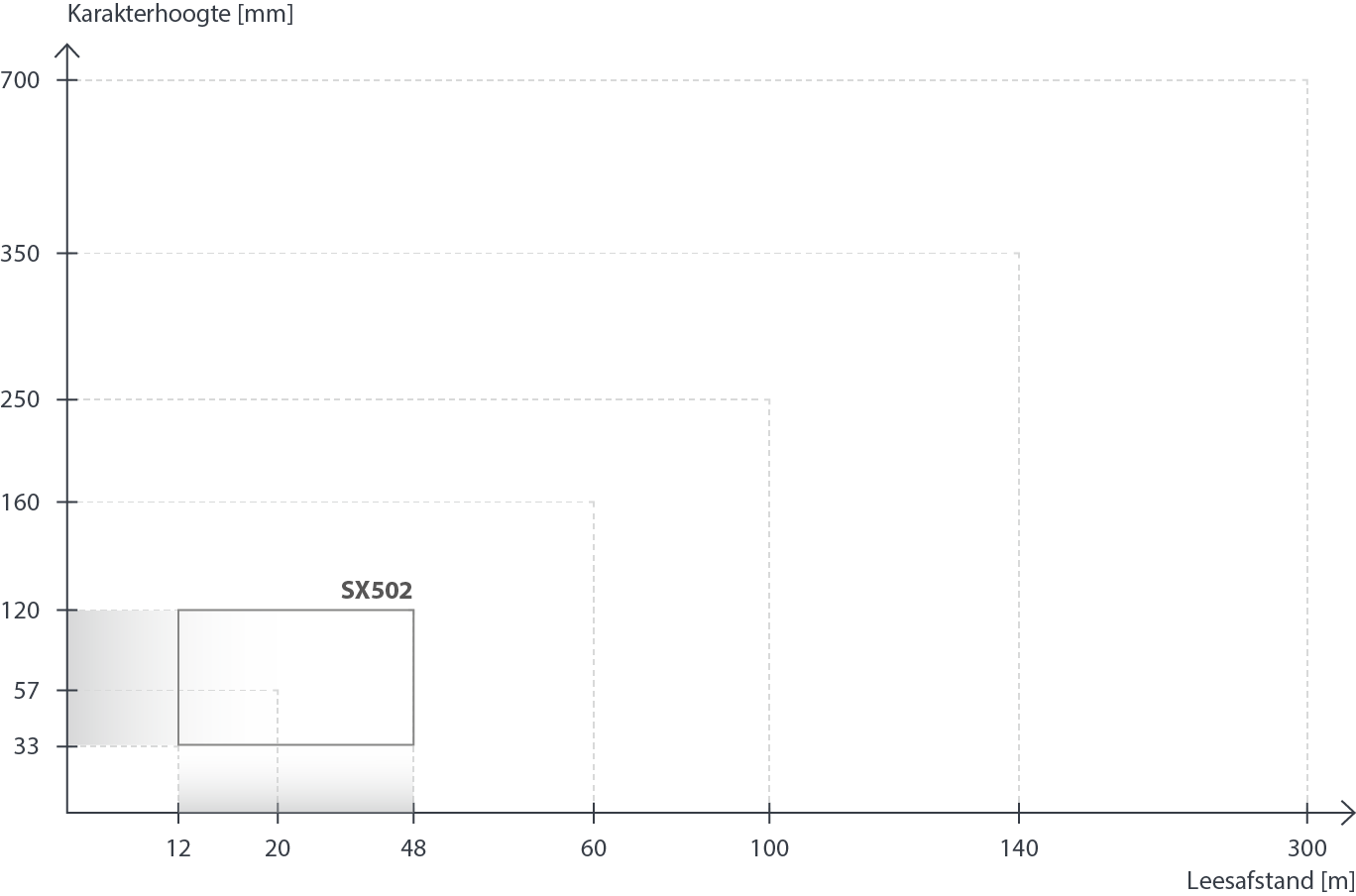

Als richtlijn voor de maximale leesafstand geldt bij goede condities:
karakterhoogte [mm] x 0,4 = leesafstand [m].


Een karakterhoogte van 100 mm komt bijvoorbeeld neer op een maximale leesafstand van 40 m. De karakterhoogte moet niet te klein worden gekozen, vooral niet bij buitengebruik waar de karakterhoogte gevoelsmatig kleiner lijkt.


Standaarddisplays


Karakterhoogte

33/66/75 mm




Enkelzijdig leesbaar

Dubbelzijdig leesbaar

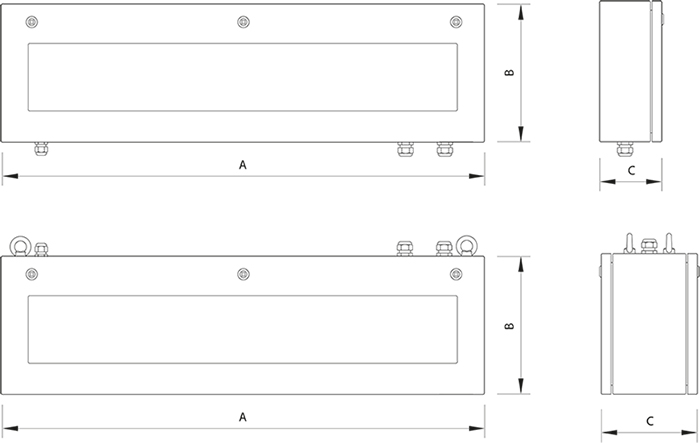

Afmetingen A x B x C


2 x 20 Tekens1

SX502-220/03/0x-100/0A-xx

SX502-220/03/0x-200/3A-xx

700 x 210 x 130 (240)2 mm


2 x 40 Tekens1

SX502-240/03/0x-100/0A-xx

SX502-240/03/0x-200/3A-xx3

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B x C

SX502-220/05/0x-100/0A-xx

SX502-220/05/0x-200/3A-xx

1040 x 250 x 130 (210)2 mm

SX502-240/05/0x-100/0A-xx

SX502-240/05/0x-200/3A-xx

1960 x 250 x 130 (210)2 mm




Karakterhoogte

33/66/75 mm




Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B x C


4 x 20 Tekens1

SX502-420/03/0x-100/0A-xx

SX502-420/03/0x-200/3A-xx3

700 x 300 x 130 (240)2 mm


4 x 40 Tekens1

SX502-440/03/0x-100/0A-xx3

SX502-440/03/0x-200/3A-xx4

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B x C

SX502-420/05/0x-100/0A-xx

SX502-420/05/0x-200/3A-xx3

1040 x 390 x 130 (210)2 mm

SX502-440/05/0x-100/0A-xx

SX502-440/05/0x-200/3A-xx3

1960 x 390 x 130 (210)2 mm


Karakterhoogte

33/66/75 mm




Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B x C


6 x 20 Tekens1

SX502-620/03/0x-100/0A-xx3

SX502-620/03/0x-200/3A-xx4

700 x 380 x 130 (240)2 mm


6 x 40 Tekens1

SX502-640/03/0x-100/0A-xx3

SX502-640/03/0x-200/3A-xx4

1270 x 380 x 130 (240)2 mm

50/100/120 mm

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B x C

SX502-620/05/0x-100/0A-xx

SX502-620/05/0x-200/3A-xx3

1040 x 530 x 130 (210)2 mm

SX502-640/05/0x-100/5A-xx3

SX502-640/05/0x-200/3A-xx3

2020 x 710 x 170 (270)2 mm


Karakterhoogte

33/66/75 mm




Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B x C


8 x 20 Tekens1

SX502-820/03/0x-100/0A-xx3

SX502-820/03/0x-200/3A-xx4

720 x 490 x 130 (240)2 mm


8 x 40 Tekens1

SX502-840/03/0x-100/0A-xx3

SX502-840/03/0x-200/3A-xx4

1290 x 490 x 130 (240)2 mm

50/100/120 mm

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B x C

SX502-820/05/0x-100/0A-xx3

SX502-820/05/0x-200/3A-xx3

1060 x 680 x 130 (210)2 mm

SX502-840/05/0x-100/5A-xx3

SX502-840/05/0x-200/3A-xx3

2020 x 850 x 170 (300)2 mm


1 Geldt voor de tekenset Acala 7
2 Geldt voor dubbelzijdige displays

3 Kunstmatige ventilatie in combinatie met LEDs met schakelbare kleuren
4 Kunstmatige ventilatie



Subheader Icon Technical data interfaces

Data-interfaces

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

Interbus Cu

RS485/RS232

BCD/binaire

SX502-xxx/xx/xx-xxx/xx-YE

SX502-xxx/xx/xx-xxx/xx-E0

SX502-xxx/xx/xx-xxx/xx-YP

SX502-xxx/xx/xx-xxx/xx-K0

SX502-xxx/xx/xx-xxx/xx-CM

SX502-xxx/xx/xx-xxx/xx-YT

SX502-xxx/xx/xx-xxx/xx-CJ

SX502-xxx/xx/xx-xxx/xx-S0

SX502-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

LED-kleur

Wit

Rood

Rood/groen/oranje1

Rood/geel/groen2

Groen3

Geel3

SX502-xx/xx/xW-xxx/xx-xx

SX502-xx/xx/xR-xxx/xx-xx

SX502-xx/xx/xM-xxx/xx-xx

SX502-xx/xx/xN-xxx/xx-xx

SX502-xx/xx/xG-xxx/xx-xx

SX502-xx/xx/xY-xxx/xx-xx


1 Schakelbaar, alleen in combinatie met LEDs voor binnengebruik en karakterhoogte 50 mm
2 Schakelbaar, met verhoogde helderheid, alleen in combinatie met LEDs voor binnengebruik en karakterhoogte 50 mm
3 Alleen in combinatie met LEDs voor buitengebruik

Subheader Icon Technical data Options

Opties

LED voor buitenopstelling

SX502-xxx/xx/2x-xxx/xx-xx

Behuizing, dubbel gelakt

SX502-xxx/xx/xx-x1x/xx-xx

Behuizing plaatstaal, RVS 304 gelakt

SX502-xxx/xx/xx-x2x/xx-xx

Behuizing plaatstaal, RVS 304 geborsteld

SX502-xxx/xx/xx-x3x/xx-xx

Behuizing plaatstaal, RVS 316 geborsteld

SX502-xxx/xx/xx-x5x/xx-xx

Beschermingsgraad IP65

SX502-xxx/xx/xx-xx1/xx-xx

Beschermingsgraad IP54 met climatisering

SX502-xxx/xx/xx-xx2/xx-xx

Beschermingsgraad IP54 met climatisering en verwarming

SX502-xxx/xx/xx-xx4/xx-xx

Beschermende regenkap

SX502-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Technische gegevens

Bedrijfsspanning

230 V AC ±15 %, 50 Hz, optioneel 24 V DC ±15 % of 115 V AC ±15 %, 60 Hz

Behuizing

Plaatstaal, optioneel rvs,
Laklaag RAL 5002 ultramarijnblauw / RAL 7035 lichtgrijs

Beschermingsgraad

IP54, optioneel IP65

Uitgebreide technische gegevens zijn te vinden in de bedieningshandleidingen.
