Alphanumerische Grossanzeigen

Informationen über grosse Entfernungen darstellen, Visualisieren von Prozessen, Bedienerführung im Klartext – dies sind typische Applikationen für die Grossanzeigen der Serie SX502. Ein breites Typenspektrum mit Zeichenhöhen von 33 bis 120 mm steht zur Verfügung, von kompakten zweizeiligen Ausführungen bis hin zu grossflächigen Boards. Technische Perfektion und innovative Details sind Merkmale der Serie SX502.

Eye symbol indicating reading distance

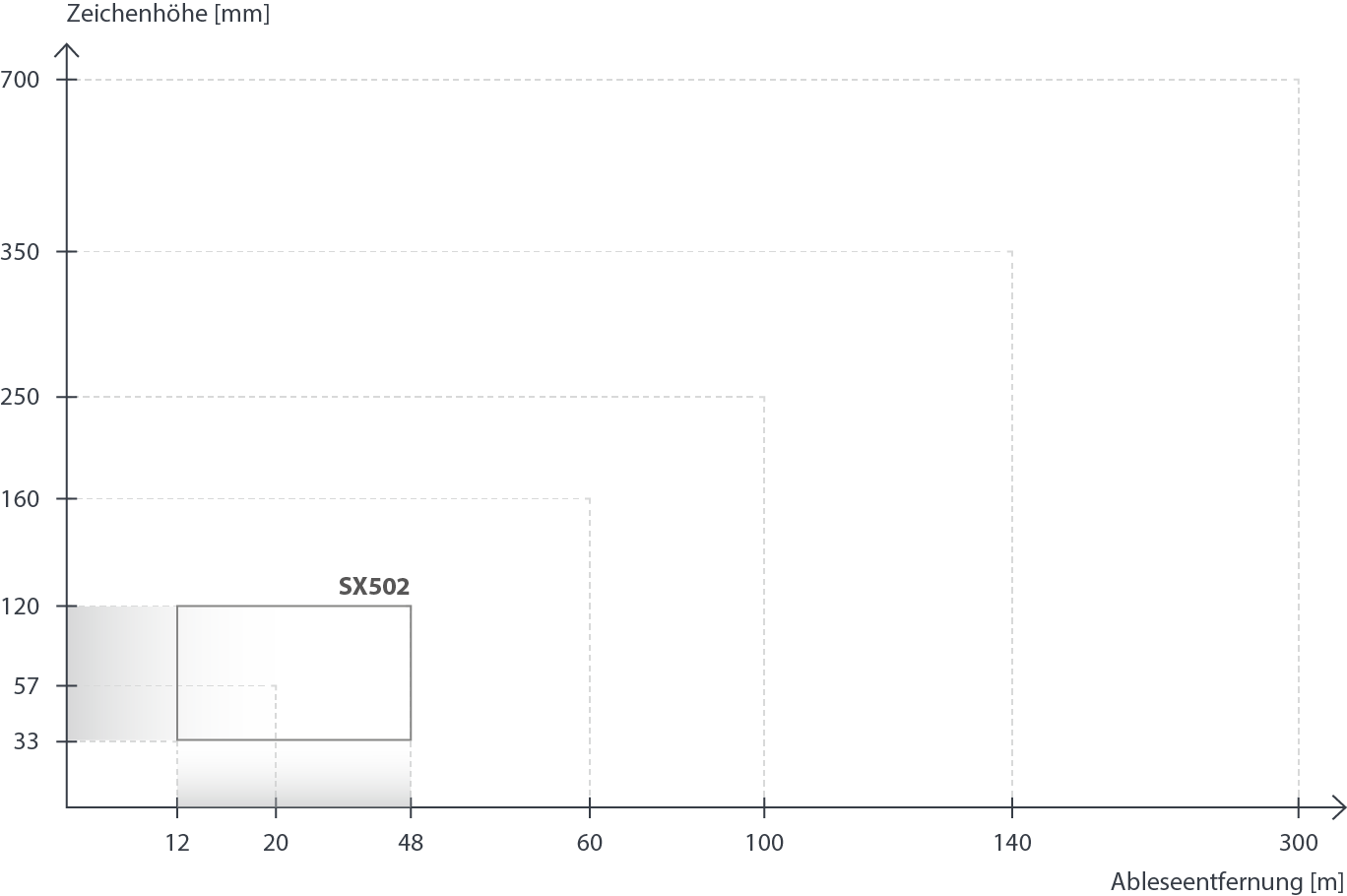

Ableseentfernung




Als Richtwert für die maximale Ableseentfernung gilt unter guten Bedingungen:
Zeichenhöhe [mm] x 0,4 = Ableseentfernung [m]


Beispielsweise ergibt eine Zeichenhöhe von 100 mm eine Ableseentfernung bis zu 40 m. Die Zeichenhöhe sollte nicht zu klein gewählt werden, insbesondere im Aussenbereich, wo sie subjektiv kleiner empfunden wird.


Standardgeräte


Zeichenhöhe

33/66/75 mm




Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B x C


2 x 20 Zeichen1

SX502-220/03/0x-100/0A-xx

SX502-220/03/0x-200/3A-xx

700 x 210 x 130 (240)2 mm


2 x 40 Zeichen1

SX502-240/03/0x-100/0A-xx

SX502-240/03/0x-200/3A-xx3

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B x C

SX502-220/05/0x-100/0A-xx

SX502-220/05/0x-200/3A-xx

1040 x 250 x 130 (210)2 mm

SX502-240/05/0x-100/0A-xx

SX502-240/05/0x-200/3A-xx

1960 x 250 x 130 (210)2 mm




Zeichenhöhe

33/66/75 mm




Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B x C


4 x 20 Zeichen1

SX502-420/03/0x-100/0A-xx

SX502-420/03/0x-200/3A-xx3

700 x 300 x 130 (240)2 mm


4 x 40 Zeichen1

SX502-440/03/0x-100/0A-xx3

SX502-440/03/0x-200/3A-xx4

1270 x 300 x 130 (240)2 mm

50/100/120 mm

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B x C

SX502-420/05/0x-100/0A-xx

SX502-420/05/0x-200/3A-xx3

1040 x 390 x 130 (210)2 mm

SX502-440/05/0x-100/0A-xx

SX502-440/05/0x-200/3A-xx3

1960 x 390 x 130 (210)2 mm


Zeichenhöhe

33/66/75 mm




Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B x C


6 x 20 Zeichen1

SX502-620/03/0x-100/0A-xx3

SX502-620/03/0x-200/3A-xx4

700 x 380 x 130 (240)2 mm


6 x 40 Zeichen1

SX502-640/03/0x-100/0A-xx3

SX502-640/03/0x-200/3A-xx4

1270 x 380 x 130 (240)2 mm

50/100/120 mm

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B x C

SX502-620/05/0x-100/0A-xx

SX502-620/05/0x-200/3A-xx3

1040 x 530 x 130 (210)2 mm

SX502-640/05/0x-100/5A-xx3

SX502-640/05/0x-200/3A-xx3

2020 x 710 x 170 (270)2 mm


Zeichenhöhe

33/66/75 mm




Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B x C


8 x 20 Zeichen1

SX502-820/03/0x-100/0A-xx3

SX502-820/03/0x-200/3A-xx4

720 x 490 x 130 (240)2 mm


8 x 40 Zeichen1

SX502-840/03/0x-100/0A-xx3

SX502-840/03/0x-200/3A-xx4

1290 x 490 x 130 (240)2 mm

50/100/120 mm

Einseitige Anzeige

Zweiseitige Anzeige

Abmessungen A x B x C

SX502-820/05/0x-100/0A-xx3

SX502-820/05/0x-200/3A-xx3

1060 x 680 x 130 (210)2 mm

SX502-840/05/0x-100/5A-xx3

SX502-840/05/0x-200/3A-xx3

2020 x 850 x 170 (300)2 mm


1 Gilt für Zeichensatz Acala 7
2 Gilt für Geräte mit zweiseitiger Anzeige

3 Fremdbelüftet in Verbindung mit farbumschaltbaren LEDs
4 Fremdbelüftet



Subheader Icon Technical data interfaces

Datenschnittstellen

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binär

SX502-xxx/xx/xx-xxx/xx-YE

SX502-xxx/xx/xx-xxx/xx-E0

SX502-xxx/xx/xx-xxx/xx-YP

SX502-xxx/xx/xx-xxx/xx-K0

SX502-xxx/xx/xx-xxx/xx-M0

SX502-xxx/xx/xx-xxx/xx-YT

SX502-xxx/xx/xx-xxx/xx-YD

SX502-xxx/xx/xx-xxx/xx-CJ

SX502-xxx/xx/xx-xxx/xx-S0

SX502-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

LED-Farben

Weiss

Rot

Rot/grün/orange1

Rot/gelb/grün2

Grün3

Gelb3

SX502-xx/xx/xW-xxx/xx-xx

SX502-xx/xx/xR-xxx/xx-xx

SX502-xx/xx/xM-xxx/xx-xx

SX502-xx/xx/xN-xxx/xx-xx

SX502-xx/xx/xG-xxx/xx-xx

SX502-xx/xx/xY-xxx/xx-xx


1 Umschaltbar, nur in Verbindung mit LEDs für Innenanwendung und Zeichenhöhe 50 mm
2 Umschaltbar, mit erhöhter Leuchtkraft, nur in Verbindung mit LEDs für Innenanwendung und Zeichenhöhe 50 mm
3 Nur in Verbindung mit LEDs für Aussenanwendung

Subheader Icon Technical data Options

Optionen

LED für Aussenwendung

SX502-xxx/xx/2x-xxx/xx-xx

Gehäuse mit 2-Schicht-Lackierung

SX502-xxx/xx/xx-x1x/xx-xx

Gehäuse in Edelstahl V2A, lackiert

SX502-xxx/xx/xx-x2x/xx-xx

Gehäuse in Edelstahl V2A, gebürstet

SX502-xxx/xx/xx-x3x/xx-xx

Gehäuse in Edelstahl V4A, gebürstet

SX502-xxx/xx/xx-x5x/xx-xx

Schutzart IP65

SX502-xxx/xx/xx-xx1/xx-xx

Schutzart IP54 mit Klimaausgleichselementen

SX502-xxx/xx/xx-xx2/xx-xx

Schutzart IP54 mit Klimaausgleichselementen und Heizung

SX502-xxx/xx/xx-xx4/xx-xx

Wetterschutzhaube

SX502-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Technische Daten

Betriebsspannung

230 V AC ±15 %, 50 Hz, optional 24 V DC ±15 % oder 115 V AC ±15 %, 60 Hz

Gehäuse

Stahlblech, optional Edelstahl, Lackierung RAL 5002 ultramarinblau / RAL 7035 lichtgrau

Schutzart

IP54, optional IP65

Ausführliche technische Daten sind den Bedienungsanleitungen zu entnehmen.
