Visualizadores alfanuméricos de gran tamaño

La serie SX302 comprende una sola línea alfanumérica de gran tamaño con altura de caracteres de 50 o 100 mm. Son adecuados para visualizar información como referencia, número de registro, etc.

Eye symbol indicating reading distance

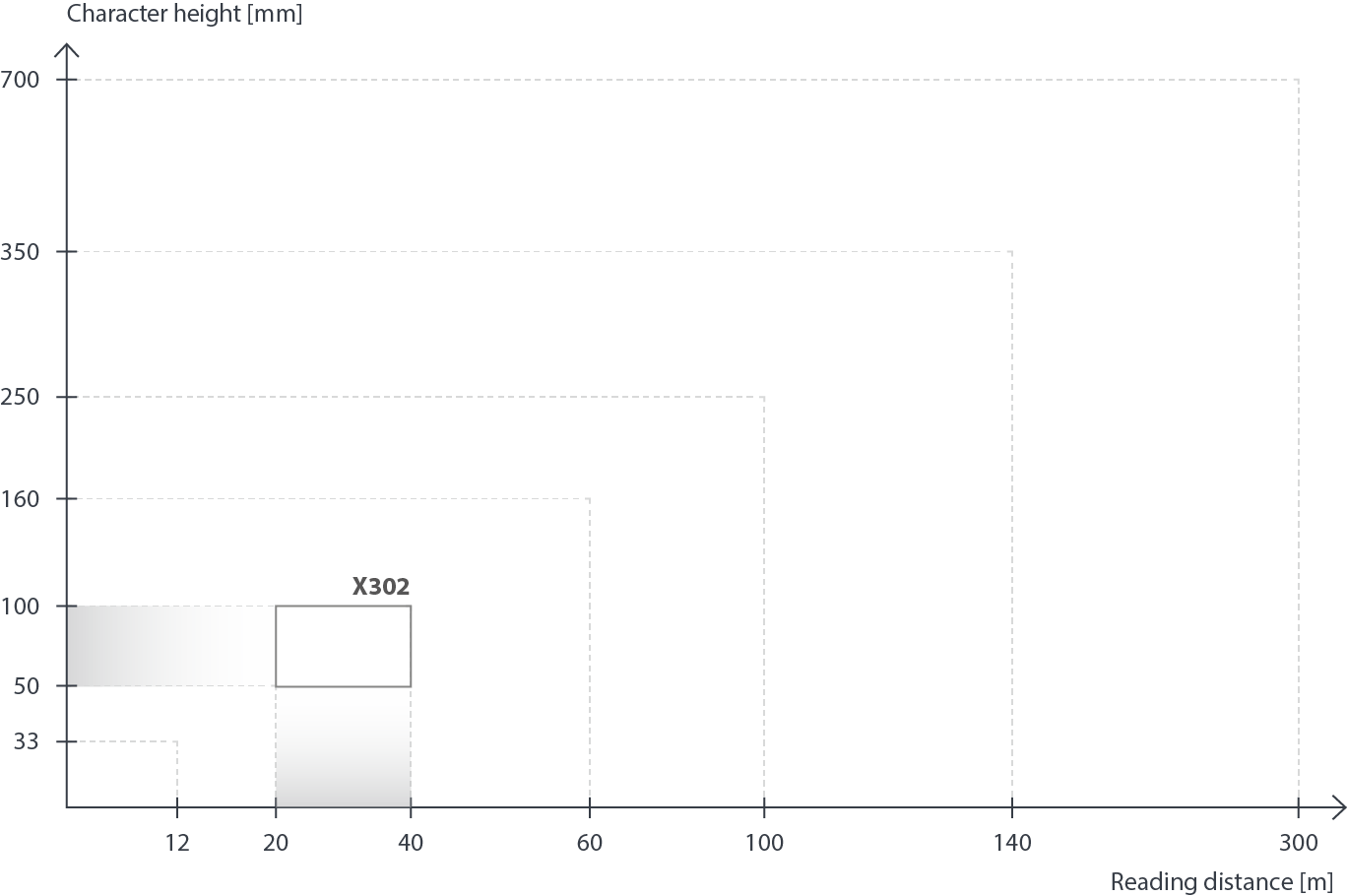

Lectura de distancias




Como guía para la lectura máxima en buenas condiciones:
Altura de caracteres [mm] x 0,4 = lectura de distancia [m].


Por ejemplo, una altura de caracter de 100 mm de resultado en una distancia de lectura de hasta 40 m. La altura de caracter no debe elegirse demasiado pequeña, especialmente al aire libre, donde el tamaño parece subjetivamente más pequeño.


Unidades estándar


Altura caracter

50 mm




Visualizador una cara

Visualizador doble cara

Medidas A x B


1 caracteres


2 caracteres

SX302-02/05/0x-100/0A-xx

SX302-02/05/0x-200/3A-xx

3001 x 185 mm


3 caracteres

SX302-03/05/0x-100/0A-xx

SX302-03/05/0x-200/3A-xx

3001 x 185 mm


4 caracteres

SX302-04/05/0x-100/0A-xx

SX302-04/05/0x-200/3A-xx

3001 x 185 mm

100 mm

Visualizador una cara

Visualizador doble cara

Medidas A x B

SX302-01/10/0x-100/0A-xx

SX302-01/10/0x-200/3A-xx

330 x 245 mm

SX302-02/10/0x-100/0A-xx

SX302-02/10/0x-200/3A-xx

330 x 245 mm

SX302-03/10/0x-100/0A-xx

SX302-03/10/0x-200/3A-xx

480 x 245 mm

SX302-04/10/0x-100/0A-xx

SX302-04/10/0x-200/3A-xx

480 x 245 mm


Altura caracter

50 mm




Visualizador una cara

Visualizador doble cara

Medidas A x B


5 caracteres

SX302-05/05/0x-100/0A-xx

SX302-05/05/0x-200/3A-xx

400 x 185 mm


6 caracteres

SX302-06/05/0x-100/0A-xx

SX302-06/05/0x-200/3A-xx

400 x 185 mm


7 caracteres

SX302-07/05/0x-100/0A-xx

SX302-07/05/0x-200/3A-xx

510 x 185 mm


8 caracteres

SX302-08/05/0x-100/0A-xx

SX302-08/05/0x-200/3A-xx

510 x 185 mm

100 mm

Visualizador una cara

Visualizador doble cara

Medidas A x B

SX302-05/10/0x-100/0A-xx

SX302-05/10/0x-200/3A-xx

680 x 245 mm

SX302-06/10/0x-100/0A-xx

SX302-06/10/0x-200/3A-xx

680 x 245 mm

SX302-07/10/0x-100/0A-xx

SX302-07/10/0x-200/3A-xx

870 x 245 mm

SX302-08/10/0x-100/0A-xx

SX302-08/10/0x-200/3A-xx

870 x 245 mm


1 400 mm para unidades con interfaz Profibus

Visualizador una cara


Visualizador doble cara


Interfaces de datos

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

20 mA TTY/RS232

SX302-xx/xx/xx-xxx/xx-E0

SX302-xx/xx/xx-xxx/xx-YR

SX302-xx/xx/xx-xxx/xx-K0

SX302-xx/xx/xx-xxx/xx-M0

SX302-xx/xx/xx-xxx/xx-YT

SX302-xx/xx/xx-xxx/xx-YD

SX302-xx/xx/xx-xxx/xx-YJ

SX302-xx/xx/xx-xxx/xx-S0

SX302-xx/xx/xx-xxx/xx-T0


Color LED

Rojo

Verde

SX302-xxx/xx/xR-xxx/xx-xx

SX302-xxx/xx/xG-xxx/xx-xx

Subheader Icon Technical data Options

Opciones

Envolvente con dos capas de recubrimiento

SX302-xxx/xx/xx-x1x/xx-xx

Envolvente V2A (acero inoxidable), barnizado

SX302-xxx/xx/xx-x2x/xx-xx

Envolvente V2A (acero inoxidable), cepillado

SX302-xxx/xx/xx-x3x/xx-xx

Envolvente V4A (acero inoxidable), cepillado

SX302-xxx/xx/xx-x5x/xx-xx

Grado de protección IP65

SX302-xxx/xx/xx-xx1/xx-xx

Grado de protección IP54 con control climático

SX302-xxx/xx/xx-xx2/xx-xx

Grado de protección IP54 con control climático y calentador

SX302-xxx/xx/xx-xx4/xx-xx

Cubierta de protección

SX302-xxx/xx/xx-xxx/xx-xx-1011

Fuente de alimentación 24 V DC

SX302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Datos técnicos

Fuente de alimentación

230 V AC ±15 %, 50 Hz, opcional 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Envolvente

Chapa de acero, acero inoxidable opcional;
barnizado RAL 502 azul ultramar / RAL 7035 color gris claro

Grado de protección

IP54, IP65 opcional

Datos técnicos detallados ver instrucciones de uso.
