Serie SX302

Alfanumerieke groot formaat displays

De serie SX302 biedt éénregelige alfanumerieke grootformaatdisplays met karakterhoogtes van 50 of 100 mm. De displays zijn geschikt om korte informatie zoals artikelnummers, aanduidingen, etc. weer te geven.

Eye symbol indicating reading distance

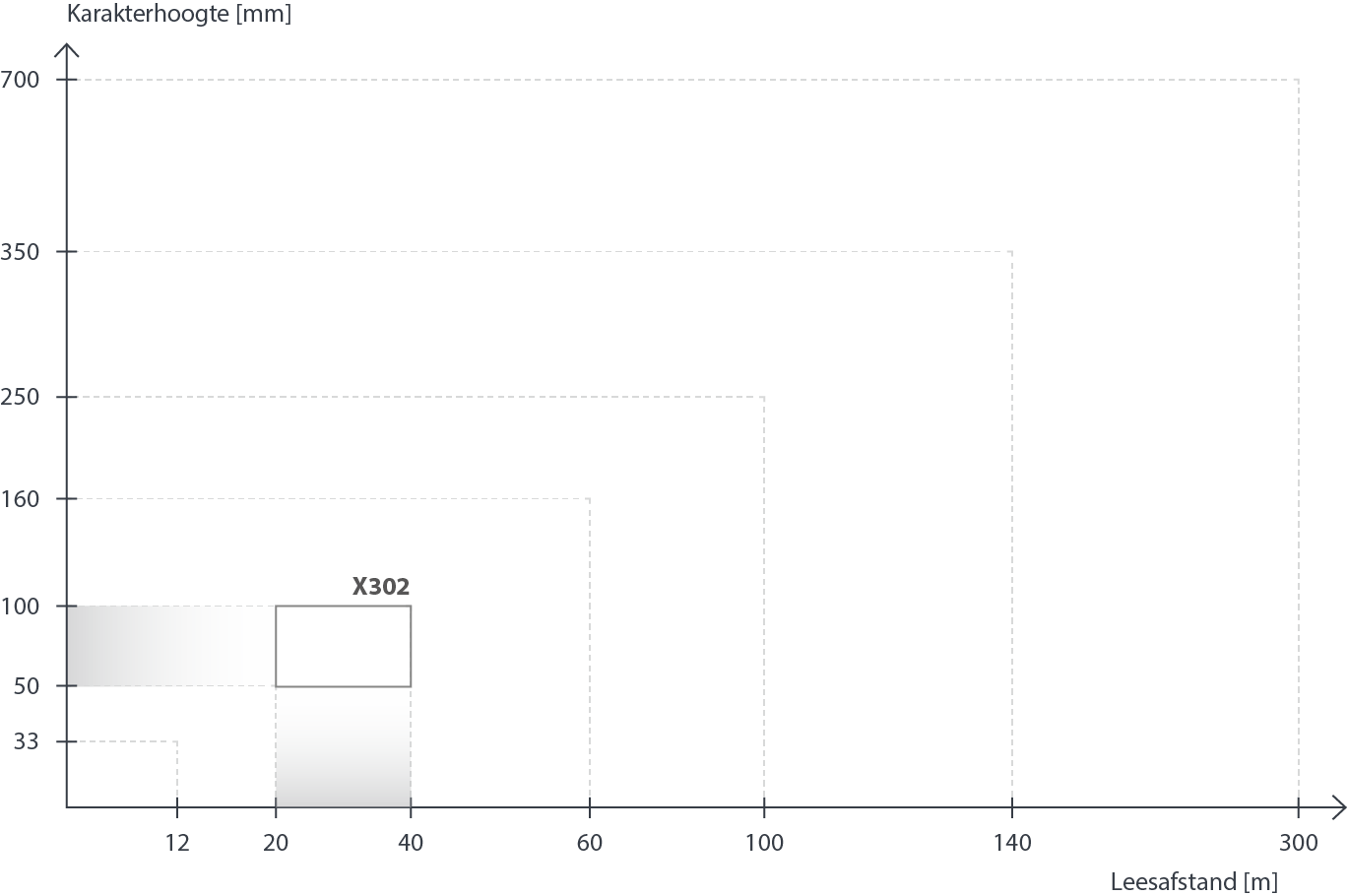

Leesafstand




Als richtlijn voor de maximale leesafstand geldt bij goede condities:
karakterhoogte [mm] x 0,4 = leesafstand [m].


Een karakterhoogte van 100 mm komt bijvoorbeeld neer op een maximale leesafstand van 40 m. De karakterhoogte moet niet te klein worden gekozen, vooral niet bij buitengebruik waar de karakterhoogte gevoelsmatig kleiner lijkt.


Standaarddisplays


Karakterhoogte

50 mm




Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B


1 Tekens

—

—

—


2 Tekens

SX302-02/05/0x-100/0A-xx

SX302-02/05/0x-200/3A-xx

3001 x 185 mm


3 Tekens

SX302-03/05/0x-100/0A-xx

SX302-03/05/0x-200/3A-xx

3001 x 185 mm


4 Tekens

SX302-04/05/0x-100/0A-xx

SX302-04/05/0x-200/3A-xx

3001 x 185 mm

100 mm

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B

SX302-01/10/0x-100/0A-xx

SX302-01/10/0x-200/3A-xx

330 x 245 mm

SX302-02/10/0x-100/0A-xx

SX302-02/10/0x-200/3A-xx

330 x 245 mm

SX302-03/10/0x-100/0A-xx

SX302-03/10/0x-200/3A-xx

480 x 245 mm

SX302-04/10/0x-100/0A-xx

SX302-04/10/0x-200/3A-xx

480 x 245 mm


Karakterhoogte

50 mm




Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B


5 Tekens

SX302-05/05/0x-100/0A-xx

SX302-05/05/0x-200/3A-xx

400 x 185 mm


6 Tekens

SX302-06/05/0x-100/0A-xx

SX302-06/05/0x-200/3A-xx

400 x 185 mm


7 Tekens

SX302-07/05/0x-100/0A-xx

SX302-07/05/0x-200/3A-xx

510 x 185 mm


8 Tekens

SX302-08/05/0x-100/0A-xx

SX302-08/05/0x-200/3A-xx

510 x 185 mm

100 mm

Enkelzijdig leesbaar

Dubbelzijdig leesbaar

Afmetingen A x B

SX302-05/10/0x-100/0A-xx

SX302-05/10/0x-200/3A-xx

680 x 245 mm

SX302-06/10/0x-100/0A-xx

SX302-06/10/0x-200/3A-xx

680 x 245 mm

SX302-07/10/0x-100/0A-xx

SX302-07/10/0x-200/3A-xx

870 x 245 mm

SX302-08/10/0x-100/0A-xx

SX302-08/10/0x-200/3A-xx

870 x 245 mm


1 400 mm bij apparaten met profibus-interface

Eenzijdige afleesbaar


Tweezijdig afleesbaar


Data-interfaces

Ethernet TCP/IP

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

RS485/RS232

20 mA TTY/RS232

SX302-xx/xx/xx-xxx/xx-E0

SX302-xx/xx/xx-xxx/xx-K0

SX302-xx/xx/xx-xxx/xx-M0

SX302-xx/xx/xx-xxx/xx-YT

SX302-xx/xx/xx-xxx/xx-YD

SX302-xx/xx/xx-xxx/xx-S0

SX302-xx/xx/xx-xxx/xx-T0


LED-kleur

Rood

Groen

SX302-xxx/xx/xR-xxx/xx-xx

SX302-xxx/xx/xG-xxx/xx-xx

Subheader Icon Technical data Options

Opties

LED voor buitenopstelling

SX302-xxx/xx/2x-xxx/xx-xx

Behuizing, dubbel gelakt

SX302-xxx/xx/xx-x1x/xx-xx

Behuizing plaatstaal, RVS 304 gelakt

SX302-xxx/xx/xx-x2x/xx-xx

Behuizing plaatstaal, RVS 304 geborsteld

SX302-xxx/xx/xx-x3x/xx-xx

Behuizing plaatstaal, RVS 316 geborsteld

SX302-xxx/xx/xx-x5x/xx-xx

Beschermingsgraad IP65

SX302-xxx/xx/xx-xx1/xx-xx

Beschermingsgraad IP54 met climatisering

SX302-xxx/xx/xx-xx2/xx-xx

Beschermingsgraad IP54 met climatisering en verwarming

SX302-xxx/xx/xx-xx4/xx-xx

Beschermende regenkap

SX302-xxx/xx/xx-xxx/xx-xx-1011

Spanningsverzorging 24 V DC

SX302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Technische gegevens

Bedrijfsspanning

230 V AC ±15 %, 50 Hz, optioneel 24 V DC ±15 % of 115 V AC ±15 %, 60 Hz

Behuizing

Plaatstaal, optioneel rvs,
Laklaag RAL 5002 ultramarijnblauw / RAL 7035 lichtgrijs

Beschermingsgraad

IP54, optioneel IP65

Uitgebreide technische gegevens zijn te vinden in de bedieningshandleidingen.
