Serie SX302

Display alfanumerico gigante

La serie SX302 comprende display alfanumerici giganti ad una riga con una dimensione dei caratteri di 50 o 100 m. I dispositivi sono adatti alla visualizzazione di informazioni brevi come numeri di articolo, targhe, ecc.

Eye symbol indicating reading distance

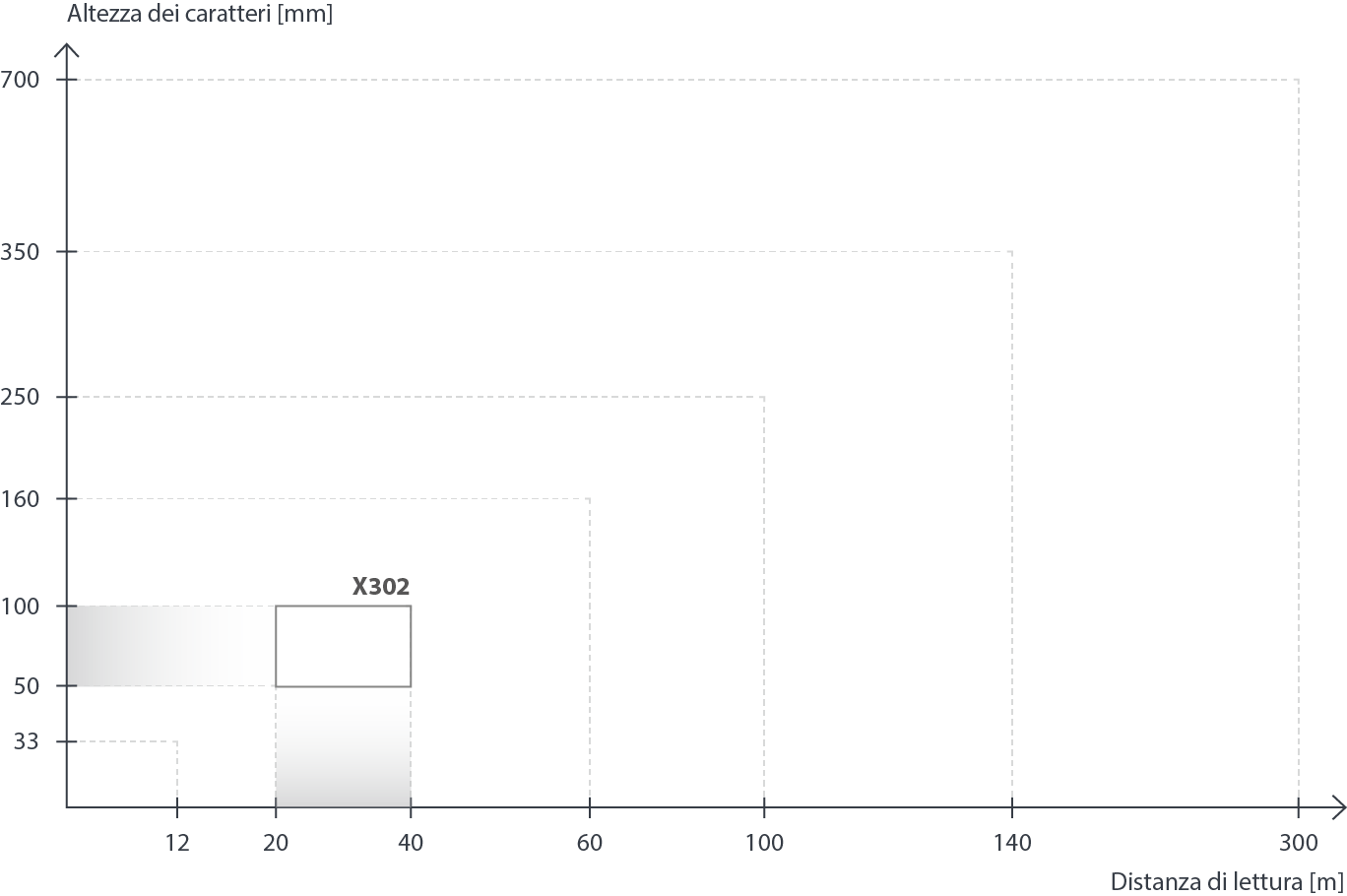

Distanza di lettura fino




Come valore indicativo per la distanza massima di lettura vale in buone condizioni:
altezza dei caratteri [mm] x 0,4 = distanza di lettura [m].


Ad esempio un’altezza dei caratteri di 100 mm consente una distanza di lettura fino a 40 m. Bisognerebbe scegliere una dimensione dei caratteri non troppo piccola, soprattutto per gli esterni, dove vengono percepiti più piccoli.


Dispositivi standard


Altezza caratteri

50 mm




Lettura unilaterale

Lettura bilaterale

Dimensioni A x B


1 caratteri

—

—

—


2 caratteri

SX302-02/05/0x-100/0A-xx

SX302-02/05/0x-200/3A-xx

3001 x 185 mm


3 caratteri

SX302-03/05/0x-100/0A-xx

SX302-03/05/0x-200/3A-xx

3001 x 185 mm


4 caratteri

SX302-04/05/0x-100/0A-xx

SX302-04/05/0x-200/3A-xx

3001 x 185 mm

100 mm

Lettura unilaterale

Lettura bilaterale

Dimensioni A x B

SX302-01/10/0x-100/0A-xx

SX302-01/10/0x-200/3A-xx

330 x 245 mm

SX302-02/10/0x-100/0A-xx

SX302-02/10/0x-200/3A-xx

330 x 245 mm

SX302-03/10/0x-100/0A-xx

SX302-03/10/0x-200/3A-xx

480 x 245 mm

SX302-04/10/0x-100/0A-xx

SX302-04/10/0x-200/3A-xx

480 x 245 mm


Altezza caratteri

50 mm




Lettura unilaterale

Lettura bilaterale

Dimensioni A x B


5 caratteri

SX302-05/05/0x-100/0A-xx

SX302-05/05/0x-200/3A-xx

400 x 185 mm


6 caratteri

SX302-06/05/0x-100/0A-xx

SX302-06/05/0x-200/3A-xx

400 x 185 mm


7 caratteri

SX302-07/05/0x-100/0A-xx

SX302-07/05/0x-200/3A-xx

510 x 185 mm


8 caratteri

SX302-08/05/0x-100/0A-xx

SX302-08/05/0x-200/3A-xx

510 x 185 mm

100 mm

Lettura unilaterale

Lettura bilaterale

Dimensioni A x B

SX302-05/10/0x-100/0A-xx

SX302-05/10/0x-200/3A-xx

680 x 245 mm

SX302-06/10/0x-100/0A-xx

SX302-06/10/0x-200/3A-xx

680 x 245 mm

SX302-07/10/0x-100/0A-xx

SX302-07/10/0x-200/3A-xx

870 x 245 mm

SX302-08/10/0x-100/0A-xx

SX302-08/10/0x-200/3A-xx

870 x 245 mm


1 400 mm per dispositivi con interfaccia Profibus

Lettura unilaterale


Lettura bilaterale


Interfacce dati

Ethernet TCP/IP

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

RS485/RS232

20 mA TTY/RS232

SX302-xx/xx/xx-xxx/xx-E0

SX302-xx/xx/xx-xxx/xx-K0

SX302-xx/xx/xx-xxx/xx-M0

SX302-xx/xx/xx-xxx/xx-YT

SX302-xx/xx/xx-xxx/xx-YD

SX302-xx/xx/xx-xxx/xx-S0

SX302-xx/xx/xx-xxx/xx-T0


Colore LED

Rosso

Verde

SX302-xxx/xx/xR-xxx/xx-xx

SX302-xxx/xx/xG-xxx/xx-xx

Subheader Icon Technical data Options

Opzioni

LED per uso esterno

SX302-xxx/xx/2x-xxx/xx-xx

Custodia con doppia verniciatura

SX302-xxx/xx/xx-x1x/xx-xx

Custodia in acciaio V2A, verniciato

SX302-xxx/xx/xx-x2x/xx-xx

Custodia in acciaio V2A, spazzolato

SX302-xxx/xx/xx-x3x/xx-xx

Custodia in acciaio V4A, spazzolato

SX302-xxx/xx/xx-x5x/xx-xx

Grado di protezione IP65 frontale

SX302-xxx/xx/xx-xx1/xx-xx

Grado di protezione IP54 con scambiatore di calore

SX302-xxx/xx/xx-xx2/xx-xx

Grado di protezione IP54 con scambiatore di calore e riscaldamento

SX302-xxx/xx/xx-xx4/xx-xx

Tettucio di protezione dalle intemperie

SX302-xxx/xx/xx-xxx/xx-xx-1011

Tensione di esercizio 24 V DC

SX302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Caratteristiche tecniche

Alimentazione

230 V AC ±15 %, 50 Hz, opzionale 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Custodia

Lamiera di acciaio, opzionale su richiesta in acciaio, inossidabile verniciatura RAL 5002 blu oltremare / RAL 7035 grigio luce

Grado di protezione

IP54, opzionale IP65

Caratteristiche tecniche dettagliate sono contenute nelle istruzioni d’uso.
