Série SX302

Afficheurs géants alphanumériques

La série SX302 comprend des afficheurs géants alphanumériques à une ligne, avec une hauteur de caractères de 50 ou 100 mm. Les appareils conviennent à l‘affichage d‘informations courtes telles qu‘un numéro d‘article, une référence, etc.

Eye symbol indicating reading distance

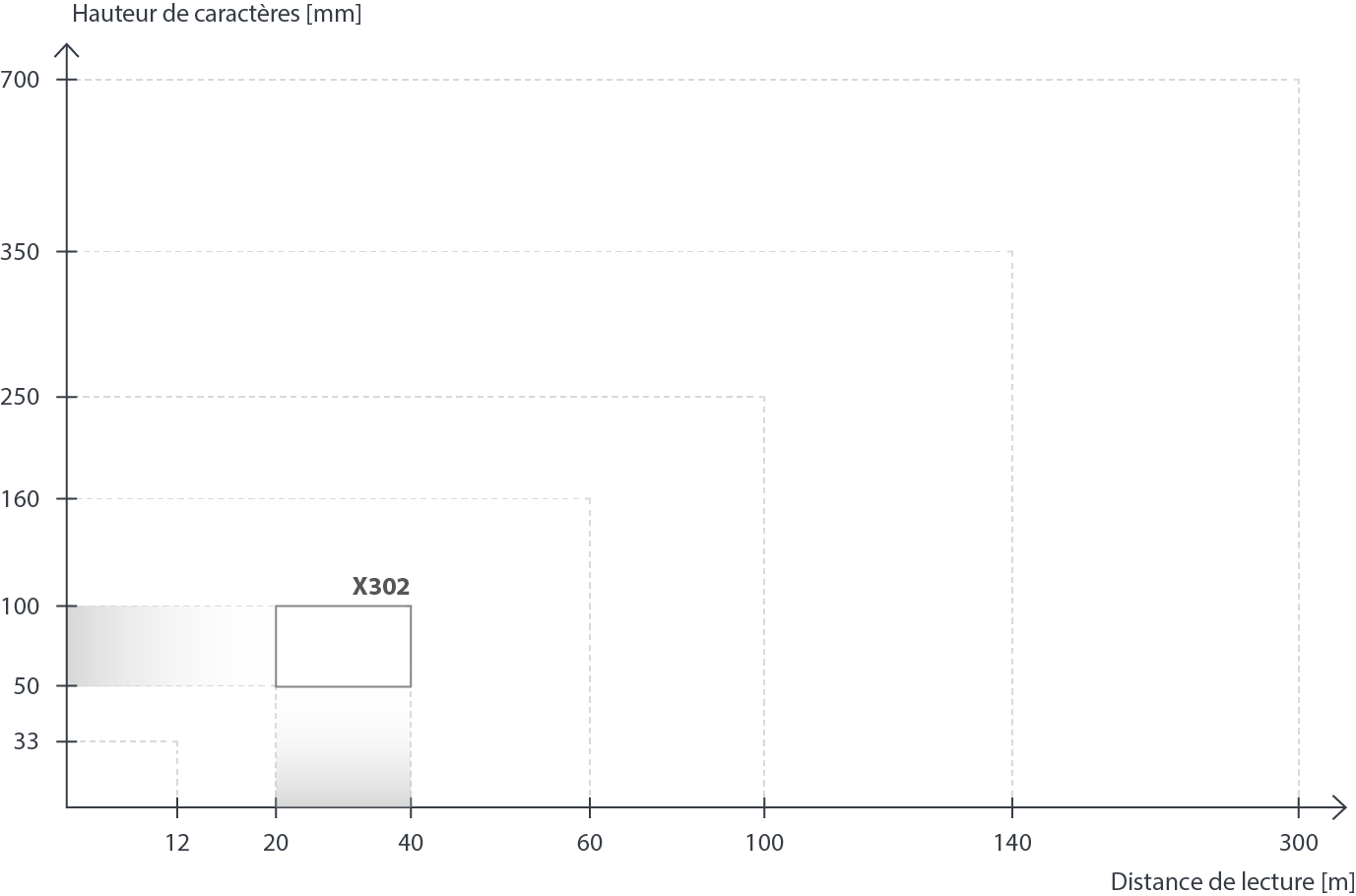

Distance de lecture




Dans des conditions favorables, la distance de lecture maximale se calcule comme suit :
Hauteur de caractères [mm] x 0,4 = distance de lecture [m]


Par exemple, une hauteur de caractères de 100 mm permet une distance de lecture jusqu‘à 40 m. La hauteur des caractères ne devrait pas être trop petite, en particulier à l‘extérieur, où elle paraît plus petite.


Appareils standard


Hauteur des caract.

50 mm




Afficheur mono-face

Afficheur bi-faces

Dimensions A x B


1 caractères

—

—

—


2 caractères

SX302-02/05/0x-100/0A-xx

SX302-02/05/0x-200/3A-xx

3001 x 185 mm


3 caractères

SX302-03/05/0x-100/0A-xx

SX302-03/05/0x-200/3A-xx

3001 x 185 mm


4 caractères

SX302-04/05/0x-100/0A-xx

SX302-04/05/0x-200/3A-xx

3001 x 185 mm

100 mm

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B

SX302-01/10/0x-100/0A-xx

SX302-01/10/0x-200/3A-xx

330 x 245 mm

SX302-02/10/0x-100/0A-xx

SX302-02/10/0x-200/3A-xx

330 x 245 mm

SX302-03/10/0x-100/0A-xx

SX302-03/10/0x-200/3A-xx

480 x 245 mm

SX302-04/10/0x-100/0A-xx

SX302-04/10/0x-200/3A-xx

480 x 245 mm


Hauteur des caract.

50 mm




Afficheur mono-face

Afficheur bi-faces

Dimensions A x B


5 caractères

SX302-05/05/0x-100/0A-xx

SX302-05/05/0x-200/3A-xx

400 x 185 mm


6 caractères

SX302-06/05/0x-100/0A-xx

SX302-06/05/0x-200/3A-xx

400 x 185 mm


7 caractères

SX302-07/05/0x-100/0A-xx

SX302-07/05/0x-200/3A-xx

510 x 185 mm


8 caractères

SX302-08/05/0x-100/0A-xx

SX302-08/05/0x-200/3A-xx

510 x 185 mm

100 mm

Afficheur mono-face

Afficheur bi-faces

Dimensions A x B

SX302-05/10/0x-100/0A-xx

SX302-05/10/0x-200/3A-xx

680 x 245 mm

SX302-06/10/0x-100/0A-xx

SX302-06/10/0x-200/3A-xx

680 x 245 mm

SX302-07/10/0x-100/0A-xx

SX302-07/10/0x-200/3A-xx

870 x 245 mm

SX302-08/10/0x-100/0A-xx

SX302-08/10/0x-200/3A-xx

870 x 245 mm


1 400 mm pour les appareils à interface Profibus

Afficheur mono-face


Afficheur bi-faces


Interfaces de données

Ethernet TCP/IP

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

RS485/RS232

20 mA TTY/RS232

SX302-xx/xx/xx-xxx/xx-E0

SX302-xx/xx/xx-xxx/xx-K0

SX302-xx/xx/xx-xxx/xx-M0

SX302-xx/xx/xx-xxx/xx-YT

SX302-xx/xx/xx-xxx/xx-YD

SX302-xx/xx/xx-xxx/xx-S0

SX302-xx/xx/xx-xxx/xx-T0


Couleur LED

Rouge

Verte

SX302-xxx/xx/xR-xxx/xx-xx

SX302-xxx/xx/xG-xxx/xx-xx

Subheader Icon Technical data Options

Options

LED pour application extérieure

SX302-xxx/xx/2x-xxx/xx-xx

Boîtier, revêtement deux couches

SX302-xxx/xx/xx-x1x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), verni

SX302-xxx/xx/xx-x2x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), brossé

SX302-xxx/xx/xx-x3x/xx-xx

Boîtier en tôle d‘acier, V4A (acier inoxydable), brossé

SX302-xxx/xx/xx-x5x/xx-xx

Indice de protection IP65

SX302-xxx/xx/xx-xx1/xx-xx

Type de protection IP54 avec climatisation

SX302-xxx/xx/xx-xx2/xx-xx

Type de protection IP54 avec climatisation et chauffage

SX302-xxx/xx/xx-xx4/xx-xx

Toit de protection contre les intempéries

SX302-xxx/xx/xx-xxx/xx-xx-1011

Alimentation électrique 24 V DC

SX302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

230 V AC ±15 %, 50 Hz, en option 24 V DC ±15 % ou 115 V AC ±15 %, 60 Hz

Boîtier

Tôle d‘acier, en option acier inoxydable, Laqué RAL 5002 bleu outremer/RAL 7035 gris clair

Indice de protection

IP54, en option IP65

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
