Visualizadores alfanuméricos de gran tamaño

La serie SX602 comprende visualizadores alfanuméricos de gran tamaño de una sóla línea. Con alturas de caracteres de hasta 250 mm, son adecuados para grandes distancias de lectura. La matriz LED está lista para mostrar, de modo que los textos más largos también se pueden visualizar por medio de dispositivos con un menor número de caracteres.

Eye symbol indicating reading distance

Lectura de distancias




Como guía para la lectura máxima en buenas condiciones:

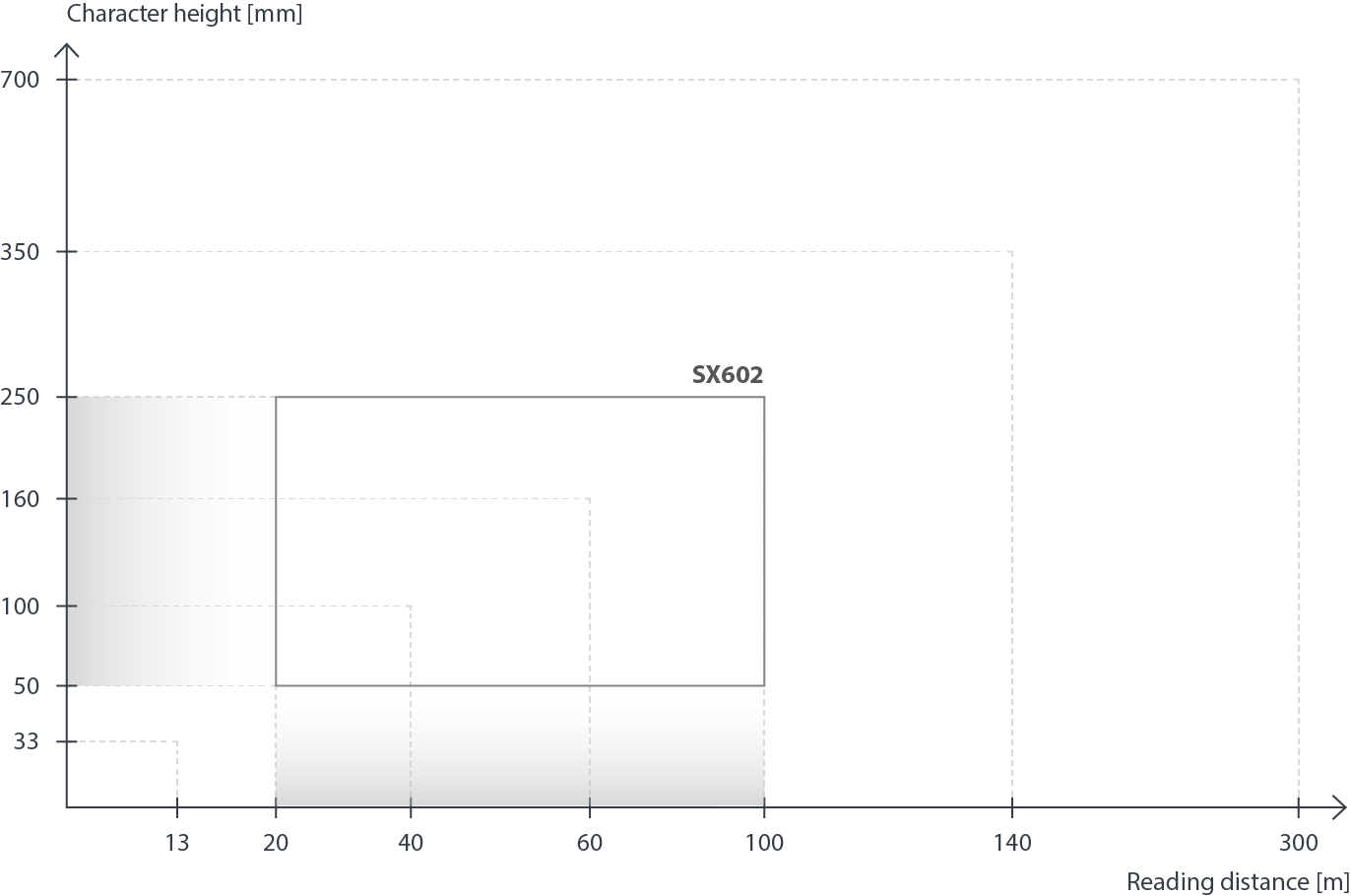

Altura de caracteres [mm] x 0,4 = lectura de distancia [m].


Por ejemplo, una altura de caracter de 100 mm de resultado en una distancia de lectura de hasta 40 m. La altura de caracter no debe elegirse demasiado pequeña, especialmente al aire libre, donde el tamaño parece subjetivamente más pequeño.


Unidades estándar

50 mm Altura caracter

Visualizador una cara

Visualizador doble cara

Medidas A x B


20 caracteres1

SX602-20/05/0x100/0A-xx

SX602-20/05/0x-200/3A-xx

1040 x 250 mm


40 caracteres1

SX602-40/05/0x-100/0A-xx

SX602-40/05/0x-200/3A-xx

1960 x 250 mm

160 mm Altura caracter

Visualizador una cara

Visualizador doble cara

Medidas A x B


4 caracteres1

SX602-04/16/0x-100/0A-xx

SX602-04/16/0x-200/3A-xx

670 x 300 mm


6 caracteres1

SX602-06/16/0x-100/0A-xx

SX602-06/16/0x-200/3A-xx

960 x 300 mm


8 caracteres1

SX602-08/16/0x-100/0A-xx

SX602-08/16/0x-200/3A-xx

1240 x 300 mm

160 mm Altura caracter

Visualizador una cara

Visualizador doble cara

Medidas A x B


10 caracteres1

SX602-10/16/0x-100/0A-xx

SX602-10/16/0x-200/3A-xx

1520 x 300 mm


12 caracteres1

SX602-12/16/0x-100/0A-xx

SX602-12/16/0x-200/3A-xx

1810 x 300 mm

250 mm Altura caracter

Visualizador una cara

Visualizador doble cara

Medidas A x B


4 caracteres1

SX602-04/25/0x-100/0A-xx

SX602-04/25/0x-200/3A-xx

1030 x 400 mm


6 caracteres1

SX602-06/25/0x-100/0A-xx

SX602-06/25/0x-200/3A-xx

1500 x 400 mm


8 caracteres1

SX602-08/25/0x-100/0A-xx

SX602-08/25/0x-200/3A-xx

1960 x 400 mm

1 Se aplica a la configuración del carácter Acala 7


Subheader Icon Technical data interfaces

Interfaces de datos

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binario

SX602-xxx/xx/xx-xxx/xx-YE

SX602-xxx/xx/xx-xxx/xx-E0

SX602-xxx/xx/xx-xxx/xx-YP

SX602-xxx/xx/xx-xxx/xx-K0

SX602-xxx/xx/xx-xxx/xx-M0

SX602-xxx/xx/xx-xxx/xx-YT

SX602-xxx/xx/xx-xxx/xx-YD

SX602-xxx/xx/xx-xxx/xx-CJ

SX602-xxx/xx/xx-xxx/xx-S0

SX602-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

Color LED

Blanco

Rojo

Verde1

Amarillo1

SX602-xx/xx/xW-xxx/xx-xx

SX602-xx/xx/xR-xxx/xx-xx

SX602-xx/xx/xG-xxx/xx-xx

SX602-xx/xx/xY-xxx/xx-xx


1 Sólo en conexión con LEDs para uso exterior

Subheader Icon Technical data Options

Opciones

LED para uso en exterior

SX602-xxx/xx/2x-xxx/xx-xx

Envolvente con dos capas de recubrimiento

SX602-xxx/xx/xx-x1x/xx-xx

Envolvente V2A (acero inoxidable), barnizado

SX602-xxx/xx/xx-x2x/xx-xx

Envolvente V2A (acero inoxidable), cepillado

SX602-xxx/xx/xx-x3x/xx-xx

Envolvente V4A (acero inoxidable), cepillado

SX602-xxx/xx/xx-x5x/xx-xx

Grado de protección IP65

SX602-xxx/xx/xx-xx1/xx-xx

Grado de protección IP54 con control climático

SX602-xxx/xx/xx-xx2/xx-xx

Grado de protección IP54 con control climático y calentador

SX602-xxx/xx/xx-xx4/xx-xx

Cubierta de protección

SX602-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Datos técnicos

Fuente de alimentación

230 V AC ±15 %, 50 Hz, opcional 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Envolvente

Chapa de acero, acero inoxidable opcional;
barnizado RAL 502 azul ultramar / RAL 7035 color gris claro

Grado de protección

IP54, IP65 opcional

Datos técnicos detallados ver instrucciones de uso.
