Caratteristiche Display alfanumerici giganti SX602

La serie SX602 comprende display alfanumerici giganti ad una riga. Con caratteri di altezza fino a 250 mm, essi sono adatti per la lettura a una grande distanza. La matrice a LED è dotata di scritta scorrevole in modo che testi lunghi possano essere visualizzati anche da dispositivi con un numero ridotto di caratteri.

Eye symbol indicating reading distance

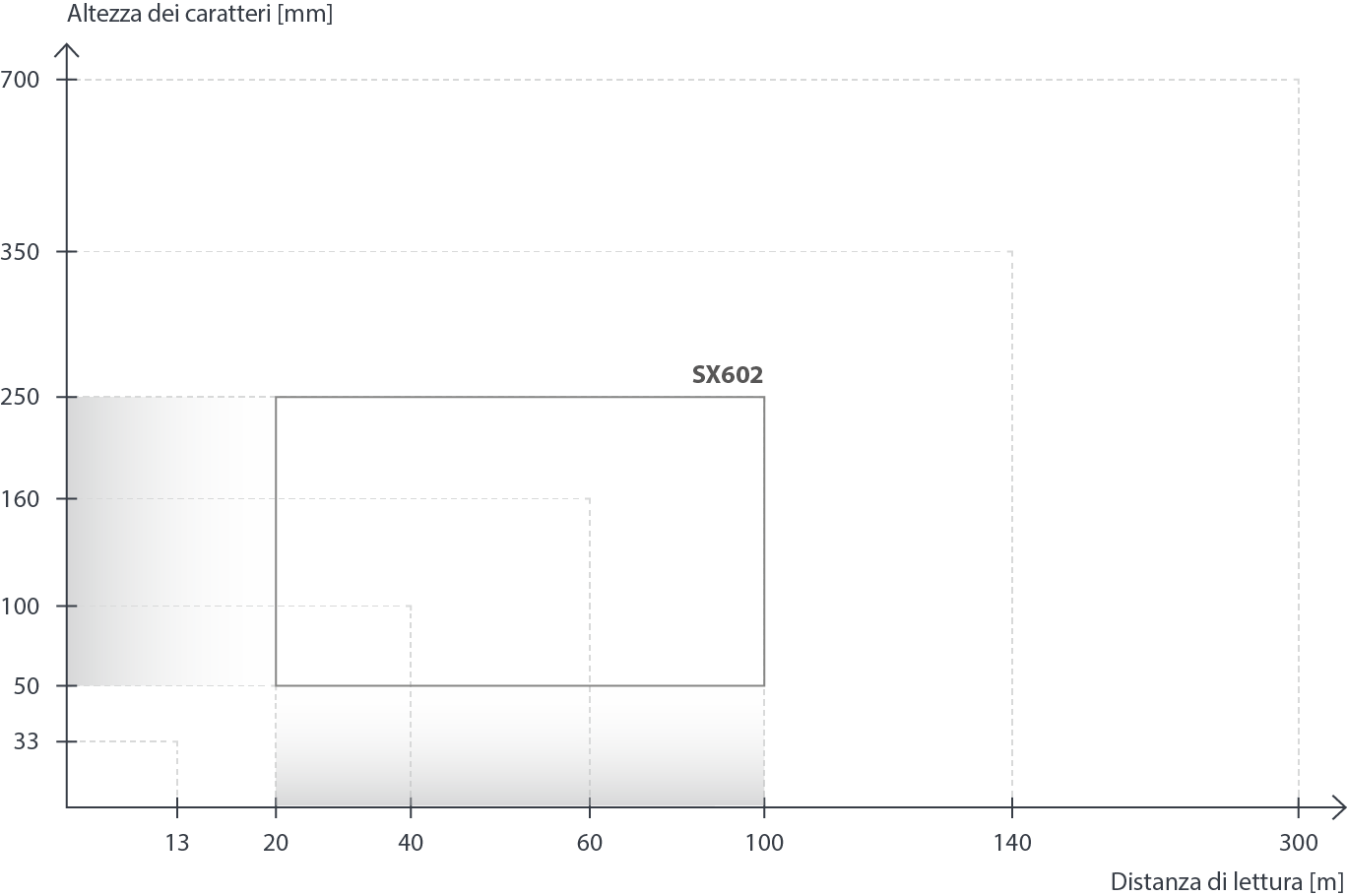

Distanza di lettura fino




Come valore indicativo per la distanza massima di lettura vale in buone condizioni:
altezza dei caratteri [mm] x 0,4 = distanza di lettura [m].


Ad esempio un’altezza dei caratteri di 100 mm consente una distanza di lettura fino a 40 m. Bisognerebbe scegliere una dimensione dei caratteri non troppo piccola, soprattutto per gli esterni, dove vengono percepiti più piccoli.


Dispositivi standard

50 mm Altezza caratteri

Lettura unilaterale

Lettura bilaterale

Dimensioni A x B


20 caratteri1

SX602-20/05/0x100/0A-xx

SX602-20/05/0x-200/3A-xx

1040 x 250 mm


40 caratteri1

SX602-40/05/0x-100/0A-xx

SX602-40/05/0x-200/3A-xx

1960 x 250 mm

160 mm Altezza caratteri

Lettura unilaterale

Lettura bilaterale

Dimensioni A x B


4 caratteri1

SX602-04/16/0x-100/0A-xx

SX602-04/16/0x-200/3A-xx

670 x 300 mm


6 caratteri1

SX602-06/16/0x-100/0A-xx

SX602-06/16/0x-200/3A-xx

960 x 300 mm


8 caratteri1

SX602-08/16/0x-100/0A-xx

SX602-08/16/0x-200/3A-xx

1240 x 300 mm

160 mm Altezza caratteri

Lettura unilaterale

Lettura bilaterale

Dimensioni A x B


10 caratteri1

SX602-10/16/0x-100/0A-xx

SX602-10/16/0x-200/3A-xx

1520 x 300 mm


12 caratteri1

SX602-12/16/0x-100/0A-xx

SX602-12/16/0x-200/3A-xx

1810 x 300 mm

250 mm Altezza caratteri

Lettura unilaterale

Lettura bilaterale

Dimensioni A x B


4 caratteri1

SX602-04/25/0x-100/0A-xx

SX602-04/25/0x-200/3A-xx

1030 x 400 mm


6 caratteri1

SX602-06/25/0x-100/0A-xx

SX602-06/25/0x-200/3A-xx

1500 x 400 mm


8 caratteri1

SX602-08/25/0x-100/0A-xx

SX602-08/25/0x-200/3A-xx

1960 x 400 mm

1 Per set di caratteri Acala 7


Subheader Icon Technical data interfaces

Interfacce dati

Ethernet IP

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

BCD/binario

SX602-xxx/xx/xx-xxx/xx-YE

SX602-xxx/xx/xx-xxx/xx-E0

SX602-xxx/xx/xx-xxx/xx-YP

SX602-xxx/xx/xx-xxx/xx-K0

SX602-xxx/xx/xx-xxx/xx-M0

SX602-xxx/xx/xx-xxx/xx-YT

SX602-xxx/xx/xx-xxx/xx-YD

SX602-xxx/xx/xx-xxx/xx-CJ

SX602-xxx/xx/xx-xxx/xx-S0

SX602-xxx/xx/xx-xxx/xx-P0

Subheader Icon Technical data LED Colors

Colore LED

Bianco

Rosso

Verde1

Giallo1

SX602-xx/xx/xW-xxx/xx-xx

SX602-xx/xx/xR-xxx/xx-xx

SX602-xx/xx/xG-xxx/xx-xx

SX602-xx/xx/xY-xxx/xx-xx


1 Disponibile solo con LED per uso esterno

Subheader Icon Technical data Options

Opzioni

LED per uso esterno

SX602-xxx/xx/2x-xxx/xx-xx

Custodia con doppia verniciatura

SX602-xxx/xx/xx-x1x/xx-xx

Custodia in acciaio V2A, verniciato

SX602-xxx/xx/xx-x2x/xx-xx

Custodia in acciaio V2A, spazzolato

SX602-xxx/xx/xx-x3x/xx-xx

Custodia in acciaio V4A, spazzolato

SX602-xxx/xx/xx-x5x/xx-xx

Grado di protezione IP65 frontale

SX602-xxx/xx/xx-xx1/xx-xx

Grado di protezione IP54 con scambiatore di calore

SX602-xxx/xx/xx-xx2/xx-xx

Grado di protezione IP54 con scambiatore di calore e riscaldamento

SX602-xxx/xx/xx-xx4/xx-xx

Tettucio di protezione dalle intemperie

SX602-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Caratteristiche tecniche

Alimentazione

230 V AC ±15 %, 50 Hz, opzionale 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Custodia

Lamiera di acciaio, opzionale su richiesta in acciaio, inossidabile verniciatura RAL 5002 blu oltremare / RAL 7035 grigio luce

Grado di protezione

IP54, opzionale IP65

Caratteristiche tecniche dettagliate sono contenute nelle istruzioni d’uso.
