Serie SX302 Profinet

Visualizadores alfanuméricos de gran tamaño para Profinet

La serie SX302 comprende una sola línea alfanumérica de gran tamaño con altura de caracteres de 50 o 100 mm. Son adecuados para visualizar información como referencia, número de registro, etc.

Eye symbol indicating reading distance

Distancia de lectura

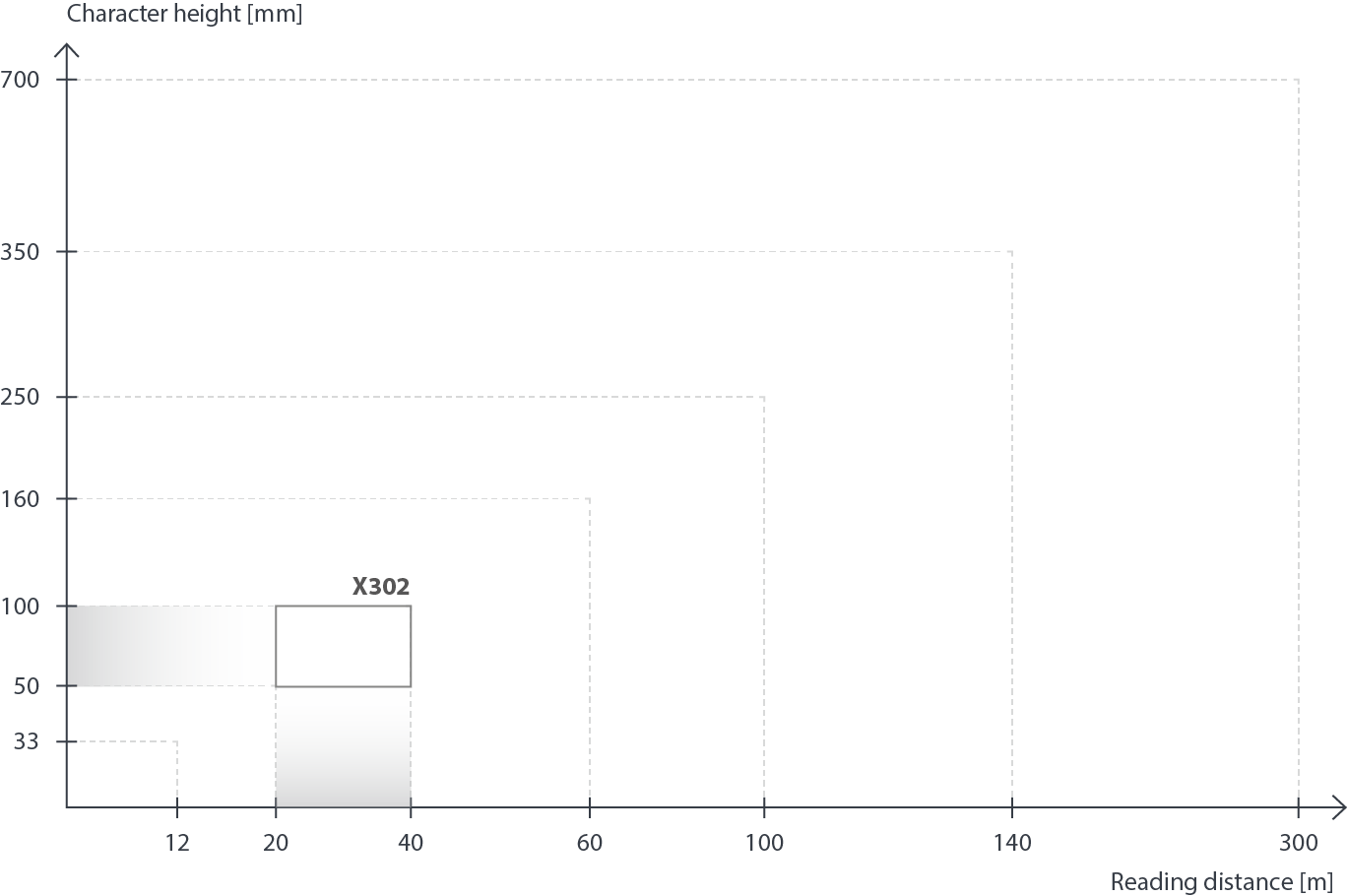

Como guía para la lectura máxima en buenas condiciones:
Altura de caracteres [mm] x 0,4 = lectura de distancia [m].


Por ejemplo, una altura de caracter de 100 mm de resultado en una distancia de lectura de hasta 40 m. La altura de caracter no debe elegirse demasiado pequeña, especialmente al aire libre, donde el tamaño parece subjetivamente más pequeño.


Unidades estándar


Altura caracter

50 mm




Visualizador una cara

Visualizador doble cara

Medidas A x B


1 caracteres

—

—

—


2 caracteres

SX302-02/05/0x-100/0A-N0

SX302-02/05/0x-200/3A-N0

300 x 185 mm


3 caracteres

SX302-03/05/0x-100/0A-N0

SX302-03/05/0x-200/3A-N0

3001 x 185 mm


4 caracteres

SX302-04/05/0x-100/0A-N0

SX302-04/05/0x-200/3A-N0

3001 x 185 mm

100 mm

Visualizador una cara

Visualizador doble cara

Medidas A x B

SX302-01/10/0x-100/0A-N0

SX302-01/10/0x-200/3A-N0

330 x 245 mm

SX302-02/10/0x-100/0A-N0

SX302-02/10/0x-200/3A-N0

330 x 245 mm

SX302-03/10/0x-100/0A-N0

SX302-03/10/0x-200/3A-N0

480 x 245 mm

SX302-04/10/0x-100/0A-N0

SX302-04/10/0x-200/3A-N0

480 x 245 mm


Altura caracter

50 mm




Visualizador una cara

Visualizador doble cara

Medidas A x B


5 caracteres

SX302-05/05/0x-100/0A-N0

SX302-05/05/0x-200/3A-N0

400 x 185 mm


6 caracteres

SX302-06/05/0x-100/0A-N0

SX302-06/05/0x-200/3A-N0

400 x 185 mm


7 caracteres

SX302-07/05/0x-100/0A-N0

SX302-07/05/0x-200/3A-N0

510 x 185 mm


8 caracteres

SX302-08/05/0x-100/0A-N0

SX302-08/05/0x-200/3A-N0

510 x 185 mm

100 mm

Visualizador una cara

Visualizador doble cara

Medidas A x B

SX302-05/10/0x-100/0A-N0

SX302-05/10/0x-200/3A-N0

680 x 245 mm

SX302-06/10/0x-100/0A-N0

SX302-06/10/0x-200/3A-N0

680 x 245 mm

SX302-07/10/0x-100/0A-N0

SX302-07/10/0x-200/3A-N0

870 x 245 mm

SX302-08/10/0x-100/0A-N0

SX302-08/10/0x-200/3A-N0

870 x 245 mm


Visualizador una cara


Visualizador doble cara


Color LED

Rojo

Verde

SX302 Profinet-xxx/xx/xR-xxx/xx-xx

SX302 Profinet-xxx/xx/xG-xxx/xx-xx

Subheader Icon Technical data Options

Opciones

LED para uso en exterior

SX302-xxx/xx/2x-xxx/xx-xx

Envolvente con dos capas de recubrimiento

SX302-xxx/xx/xx-x1x/xx-xx

Envolvente V2A (acero inoxidable), barnizado

SX302-xxx/xx/xx-x2x/xx-xx

Envolvente V2A (acero inoxidable), cepillado

SX302-xxx/xx/xx-x3x/xx-xx

Envolvente V4A (acero inoxidable), cepillado

SX302-xxx/xx/xx-x5x/xx-xx

Grado de protección IP65

SX302-xxx/xx/xx-xx1/xx-xx

Grado de protección IP54 con control climático

SX302-xxx/xx/xx-xx2/xx-xx

Grado de protección IP54 con control climático y calentador

SX302-xxx/xx/xx-xx4/xx-xx

Cubierta de protección

SX302-xxx/xx/xx-xxx/xx-xx-1011

Fuente de alimentación 24 V DC

SX302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Datos técnicos

Alimentación

230 V AC ±15 %, 50 Hz, opcional 24 V DC ±15 % o 115 V AC ±15 %, 60 Hz

Carcasa

Chapa de acero, acero inoxidable opcional;
barnizado RAL 502 azul ultramar / RAL 7035 color gris claro

Grado de protección

IP54, IP65 opcional

Datos técnicos detallados ver instrucciones de uso.
