Serie S102 Profinet

Visualizadores digitales para Profinet

Los visualizadores digitales de la serie S102 son compactos para su instalación en paneles frontales o para el montaje en pupitre de mandos. La altura de caracteres es de 14 y 25 mm. Están disponibles para cuatro, cinco y seis dígitos.


Unidades estándar Serie S102 Profinet

14 mm Altura caracter

Designación del tipo

Dibujo de dimensiones


4 Digits

S102-04/14/0x-000/0B-N0

A


6 Digits

S102-06/14/0x-000/0B-N0

B

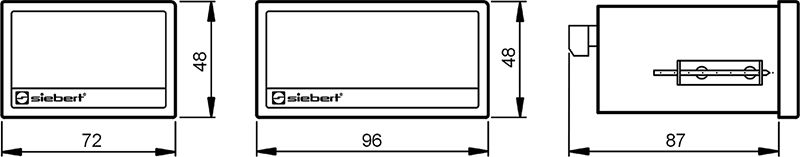

Dibujo de dimensiones A

Dibujo de dimensiones B



Dimensiones en mm




25 mm Altura caracter

Designación del tipo

Dibujo de dimensiones


4 Digits

S102-04/25/0x-001/0B-N0

C


5 Digits

S102-05/25/0x-001/0B-N0

C

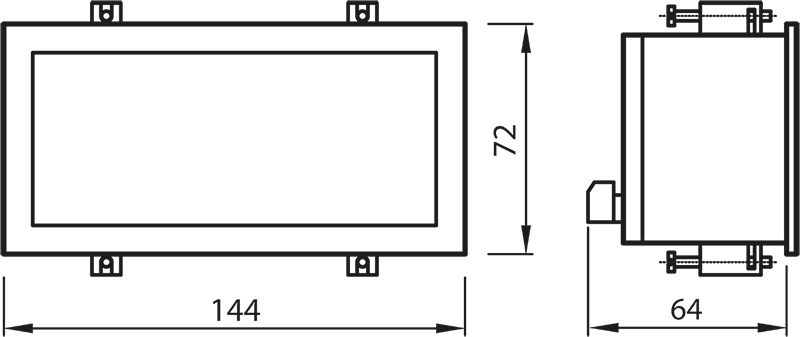

Dibujo de dimensiones C



Dimensiones en mm




Símbolos de dimensión


Color LED

Rojo

Verde

S102-xx/xx/xR-xxx/xx-xx

S102-xx/xx/xG-xxx/xx-xx


Opciones

Grado de protección IP65

S102 Profinet-xx/xx/xx-xx1/xx-xx

Símbolos de dimensión

S102 Profinet-Fx/xx/xx-xxx/xx-xx

Subheader Icon Technical data

Datos técnicos

Alimentación

24 V DC ±15 %, aislamiento galvánico protegido frente a polaridad inversa

Grado de protección

IP40 Frontal, opcional IP65

Tecnología de conexión

Conector 2 x RJ45 ,
Categoría de comformidad PROFINET CC-B

Datos técnicos detallados ver instrucciones de uso.
