Numerieke groot formaat displays

Met technische perfectie en innovatieve details is de serie S302 de norm geworden voor professionele grootformaatdisplays. Het uitgebreide typespectrum omvat displays met maximaal acht cijfers, karakterhoogtes van 57 tot 250 mm en alle gangbare data-interfaces.

Eye symbol indicating reading distance

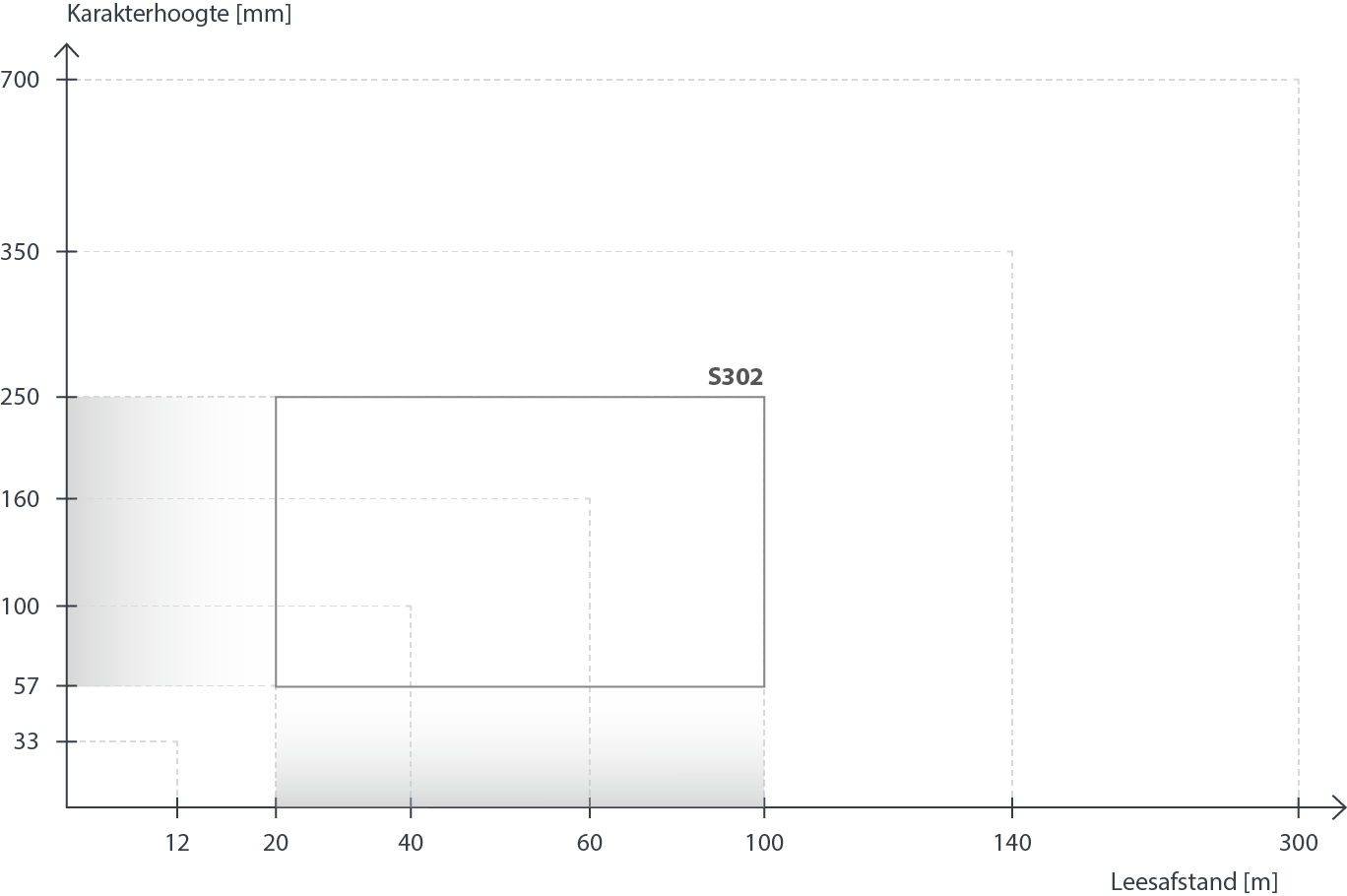

Leesafstand




Als richtlijn voor de maximale leesafstand geldt bij goede condities:
karakterhoogte [mm] x 0,4 = leesafstand [m].


Een karakterhoogte van 100 mm komt bijvoorbeeld neer op een maximale leesafstand van 40 m. De karakterhoogte moet niet te klein worden gekozen, vooral niet bij buitengebruik waar de karakterhoogte gevoelsmatig kleiner lijkt.



Karakterhoogte

57 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B


1 Digit

-

-

-


2 Digits

S302-02/06/0x-100/0A-xx

S302-02/06/0x-200/3A-xx

3001 x 185 mm


3 Digits

S302-03/06/0x-100/0A-xx

S302-03/06/0x-200/3A-xx

3001 x 185 mm


4 Digits

S302-04/06/0x-100/0A-xx

S302-04/06/0x-200/3A-xx

3001 x 185 mm

100 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-01/10/0x-100/0A-xx

S302-01/10/0x-200/3A-xx

330 x 245 mm

S302-02/10/0x-100/0A-xx

S302-02/10/0x-200/3A-xx

330 x 245 mm

S302-03/10/0x-100/0A-xx

S302-03/10/0x-200/3A-xx

480 x 245 mm

S302-04/10/0x-100/0A-xx

S302-04/10/0x-200/3A-xx

480 x 245 mm

160 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-01/16/0x-100/0A-xx

S302-01/16/0x-200/3A-xx

390 x 300 mm

S302-02/16/0x-100/0A-xx

S302-02/16/0x-200/3A-xx

390 x 300 mm

S302-03/16/0x-100/0A-xx

S302-03/16/0x-200/3A-xx

670 x 300 mm

S302-04/16/0x-100/0A-xx

S302-04/16/0x-200/3A-xx

670 x 300 mm

250 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-01/25/0x-100/0A-xx

S302-01/25/0x-200/3A-xx

570 x 400 mm

S302-02/25/0x-100/0A-xx

S302-02/25/0x-200/3A-xx

570 x 400 mm

S302-03/25/0x-100/0A-xx

S302-03/25/0x-200/3A-xx

1030 x 400 mm

S302-04/25/0x-100/0A-xx

S302-04/25/0x-200/3A-xx

1030 x 400 mm




Karakterhoogte

57 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B


5 Digits

S302-05/06/0x-100/0A-xx

S302-05/06/0x-200/3A-xx

4001 x 185 mm


6 Digits

S302-06/06/0x-100/0A-xx

S302-06/06/0x-200/3A-xx

4001 x 185 mm


7 Digits

S302-07/06/0x-100/0A-xx

S302-07/06/0x-200/3A-xx

5101 x 185 mm


8 Digits

S302-08/06/0x-100/0A-xx

S302-08/06/0x-200/3A-xx

5101 x 185 mm

100 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-05/10/0x-100/0A-xx

S302-05/10/0x-200/3A-xx

330 x 245 mm

S302-06/10/0x-100/0A-xx

S302-06/10/0x-200/3A-xx

330 x 245 mm

S302-07/10/0x-100/0A-xx

S302-07/10/0x-200/3A-xx

480 x 245 mm

S302-08/10/0x-100/0A-xx

S302-08/10/0x-200/3A-xx

480 x 245 mm

160 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-05/16/0x-100/0A-xx

S302-05/16/0x-200/3A-xx

960 x 300 mm

S302-06/16/0x-100/0A-xx

S302-06/16/0x-200/3A-xx

960 x 300 mm

S302-07/16/0x-100/0A-xx

S302-07/16/0x-200/3A-xx

1100 x 300 mm

-

-

-

250 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-05/25/0x-100/0A-xx

S302-05/25/0x-200/3A-xx

1500 x 400 mm

S302-06/25/0x-100/0A-xx

S302-06/25/0x-200/3A-xx

1500 x 400 mm

S302-07/25/0x-100/0A-xx

S302-07/25/0x-200/3A-xx

1730 x 400 mm

-

-

-

1 400 mm bij apparaten met profibus-interface

img img

Standaardapparaten met dimensiesymbolen



Karakterhoogte

57 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B


1 Digit + dimensie2

-

-

-


2 Digits + dimensie2

S302-F2/06/0x-100/0A-xx

S302-F2/06/0x-200/3A-xx

3001 x 185 mm


3 Digits + dimensie2

S302-F3/06/0x-100/0A-xx

S302-F3/06/0x-200/3A-xx

3001 x 185 mm


4 Digits + dimensie2

S302-F4/06/0x-100/0A-xx

S302-F4/06/0x-200/3A-xx

3001 x 185 mm

100 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-F1/10/0x-100/0A-xx

S302-F1/10/0x-200/3A-xx

330 x 245 mm

S302-F2/10/0x-100/0A-xx

S302-F2/10/0x-200/3A-xx

330 x 245 mm

S302-F3/10/0x-100/0A-xx

S302-F3/10/0x-200/3A-xx

480 x 245 mm

S302-F4/10/0x-100/0A-xx

S302-F4/10/0x-200/3A-xx

480 x 245 mm

160 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-F1/16/0x-100/0A-xx

S302-F1/16/0x-200/3A-xx

390 x 300 mm

S302-F2/16/0x-100/0A-xx

S302-F2/16/0x-200/3A-xx

390 x 300 mm

S302-F3/16/0x-100/0A-xx

S302-F3/16/0x-200/3A-xx

670 x 300 mm

S302-F4/16/0x-100/0A-xx

S302-F4/16/0x-200/3A-xx

670 x 300 mm

250 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-F1/25/0x-100/0A-xx

S302-F1/25/0x-200/3A-xx

570 x 400 mm

S302-F2/25/0x-100/0A-xx

S302-F2/25/0x-200/3A-xx

570 x 400 mm

S302-F3/25/0x-100/0A-xx

S302-F3/25/0x-200/3A-xx

1030 x 400 mm

S302-F4/25/0x-100/0A-xx

S302-F4/25/0x-200/3A-xx

1030 x 400 mm




Karakterhoogte

57 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B


5 Digit + dimensie2

S302-F5/06/0x-100/0A-xx

S302-F5/06/0x-200/3A-xx

4001 x 185 mm


6 Digits + dimensie2

S302-F6/06/0x-100/0A-xx

S302-F6/06/0x-200/3A-xx

5101 x 185 mm


7 Digits + dimensie2

S302-F7/06/0x-100/0A-xx

S302-F7/06/0x-200/3A-xx

5101 x 185 mm

100 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-F5/10/0x-100/0A-xx

S302-F5/10/0x-200/3A-xx

680 x 245 mm

S302-F6/10/0x-100/0A-xx

S302-F6/10/0x-200/3A-xx

870 x 245 mm

S302-F7/10/0x-100/0A-xx

S302-F7/10/0x-200/3A-xx

870 x 245 mm

160 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-F5/16/0x-100/0A-xx

S302-F5/16/0x-200/3A-xx

960 x 300 mm

S302-F6/16/0x-100/0A-xx

S302-F6/16/0x-200/3A-xx

1100 x 300 mm

-

-

-

250 mm Enkelzijdig display

  Dubbelzijdig display

  Afmetingen A x B

S302-F5/25/0x-100/0A-xx

S302-F5/25/0x-200/3A-xx

1500 x 400 mm

S302-F6/25/0x-100/0A-xx

S302-F6/25/0x-200/3A-xx

1730 x 400 mm

-

-

-

1 400 mm bij apparaten met profibus-interface
2 Zie de tabel hieronder voor de dimensiesymbolen


Subheader Icon Technical data interfaces

Data-interfaces

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

20 mA TTY/RS232

BCD/binaire

Analoog

Counter

S302-xx/xx/xx-xxx/xx-E0

S302-xx/xx/xx-xxx/xx-YR

S302-xx/xx/xx-xxx/xx-K0

S302-xx/xx/xx-xxx/xx-M0

S302-xx/xx/xx-xxx/xx-YT

S302-xx/xx/xx-xxx/xx-YD

S302-xx/xx/xx-xxx/xx-CJ

S302-xx/xx/xx-xxx/xx-S0

S302-xx/xx/xx-xxx/xx-T0

S302-xx/xx/xx-xxx/xx-P0 (1 tot 6 Cijfers)

S302-xx/xx/xx-xxx/xx-A0 (2 tot 5 Cijfers)

S302-xx/xx/xx-xxx/xx-Z0 (2 tot 8 Cijfers)


LED-kleur

Wit

Rood

Rood/groen/oranje1

Groen

Geel

S302-xxx/xx/xW-xxx/xx-xx

S302-xxx/xx/xR-xxx/xx-xx

S302-xxx/xx/xM-xxx/xx-xx

S302-xxx/xx/xG-xxx/xx-xx

S302-xxx/xx/xY-xxx/xx-xx


1 Alleen in combinatie met de karakterhoogte 57 en 100 mm voor binnengebruik

Subheader Icon Technical data Options

Opties

LED voor buitenopstelling

S302-xxx/xx/2x-xxx/xx-xx

Behuizing, dubbel gelakt

S302-xxx/xx/xx-x1x/xx-xx

Behuizing plaatstaal, RVS 304 gelakt

S302-xxx/xx/xx-x2x/xx-xx

Behuizing plaatstaal, RVS 304 geborsteld

S302-xxx/xx/xx-x3x/xx-xx

Behuizing plaatstaal, RVS 316 geborsteld

S302-xxx/xx/xx-x5x/xx-xx

Beschermingsgraad IP65

S302-xxx/xx/xx-xx1/xx-xx

Beschermingsgraad IP54 met climatisering

S302-xxx/xx/xx-xx2/xx-xx

Beschermingsgraad IP54 met climatisering en verwarming

S302-xxx/xx/xx-xx4/xx-xx

Beschermende regenkap

S302-xxx/xx/xx-xxx/xx-xx-1011

Spanningsverzorging 24 V DC

S302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Technische gegevens

Bedrijfsspanning

230 V AC ±15 %, 50 Hz, optioneel 24 V DC ±15 % of 115 V AC ±15 %, 60 Hz

Behuizing

Plaatstaal, optioneel rvs,
Laklaag RAL 5002 ultramarijnblauw / RAL 7035 lichtgrijs

Beschermingsgraad

IP54, optioneel IP65

Uitgebreide technische gegevens zijn te vinden in de bedieningshandleidingen.
