Série S302

Afficheurs géants numériques

Avec une perfection technique et des détails novateurs, la série S302 définit un standard pour les afficheurs géants professionnels. La vaste gamme de cette série contient des appareils affichant jusqu‘à huit chiffres, une hauteur de caractères de 57 à 250 mm et toutes les interfaces courantes.

Eye symbol indicating reading distance

Distance de lecture

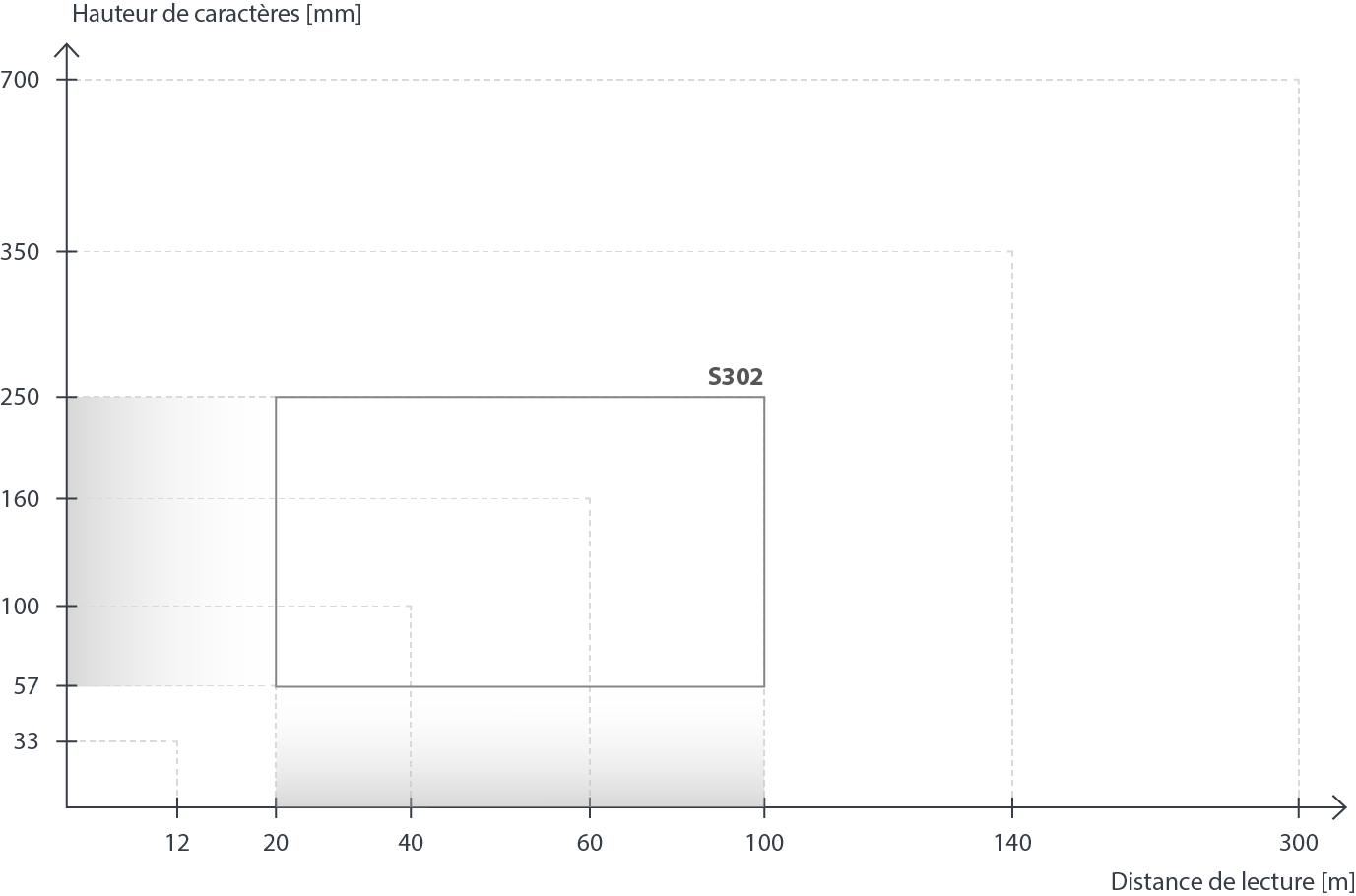

Dans des conditions favorables, la distance de lecture maximale se calcule comme suit :
Hauteur de caractères [mm] x 0,4 = distance de lecture [m]


Par exemple, une hauteur de caractères de 100 mm permet une distance de lecture jusqu‘à 40 m. La hauteur des caractères ne devrait pas être trop petite, en particulier à l‘extérieur, où elle paraît plus petite.


Appareils standard



Hauteur des caract.

57 mm Afficheur mono-face

  Afficheur bi-faces

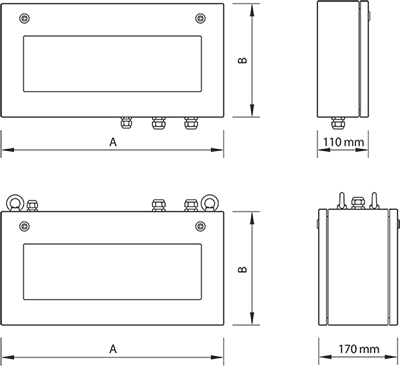

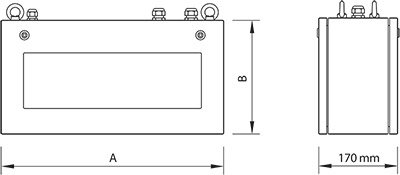

  Dimensions A x B


1 Digit

-

-

-


2 Digits

S302-02/06/0x-100/0A-xx

S302-02/06/0x-200/3A-xx

3001 x 185 mm


3 Digits

S302-03/06/0x-100/0A-xx

S302-03/06/0x-200/3A-xx

3001 x 185 mm


4 Digits

S302-04/06/0x-100/0A-xx

S302-04/06/0x-200/3A-xx

3001 x 185 mm

100 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-01/10/0x-100/0A-xx

S302-01/10/0x-200/3A-xx

330 x 245 mm

S302-02/10/0x-100/0A-xx

S302-02/10/0x-200/3A-xx

330 x 245 mm

S302-03/10/0x-100/0A-xx

S302-03/10/0x-200/3A-xx

480 x 245 mm

S302-04/10/0x-100/0A-xx

S302-04/10/0x-200/3A-xx

480 x 245 mm

160 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-01/16/0x-100/0A-xx

S302-01/16/0x-200/3A-xx

390 x 300 mm

S302-02/16/0x-100/0A-xx

S302-02/16/0x-200/3A-xx

390 x 300 mm

S302-03/16/0x-100/0A-xx

S302-03/16/0x-200/3A-xx

670 x 300 mm

S302-04/16/0x-100/0A-xx

S302-04/16/0x-200/3A-xx

670 x 300 mm

250 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-01/25/0x-100/0A-xx

S302-01/25/0x-200/3A-xx

570 x 400 mm

S302-02/25/0x-100/0A-xx

S302-02/25/0x-200/3A-xx

570 x 400 mm

S302-03/25/0x-100/0A-xx

S302-03/25/0x-200/3A-xx

1030 x 400 mm

S302-04/25/0x-100/0A-xx

S302-04/25/0x-200/3A-xx

1030 x 400 mm




Hauteur des caract.

57 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B


5 Digits

S302-05/06/0x-100/0A-xx

S302-05/06/0x-200/3A-xx

4001 x 185 mm


6 Digits

S302-06/06/0x-100/0A-xx

S302-06/06/0x-200/3A-xx

4001 x 185 mm


7 Digits

S302-07/06/0x-100/0A-xx

S302-07/06/0x-200/3A-xx

5101 x 185 mm


8 Digits

S302-08/06/0x-100/0A-xx

S302-08/06/0x-200/3A-xx

5101 x 185 mm

100 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-05/10/0x-100/0A-xx

S302-05/10/0x-200/3A-xx

330 x 245 mm

S302-06/10/0x-100/0A-xx

S302-06/10/0x-200/3A-xx

330 x 245 mm

S302-07/10/0x-100/0A-xx

S302-07/10/0x-200/3A-xx

480 x 245 mm

S302-08/10/0x-100/0A-xx

S302-08/10/0x-200/3A-xx

480 x 245 mm

160 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-05/16/0x-100/0A-xx

S302-05/16/0x-200/3A-xx

960 x 300 mm

S302-06/16/0x-100/0A-xx

S302-06/16/0x-200/3A-xx

960 x 300 mm

S302-07/16/0x-100/0A-xx

S302-07/16/0x-200/3A-xx

1100 x 300 mm

-

-

-

250 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-05/25/0x-100/0A-xx

S302-05/25/0x-200/3A-xx

1500 x 400 mm

S302-06/25/0x-100/0A-xx

S302-06/25/0x-200/3A-xx

1500 x 400 mm

S302-07/25/0x-100/0A-xx

S302-07/25/0x-200/3A-xx

1730 x 400 mm

-

-

-

1 400 mm pour les appareils à interface Profibus

img img

Appareils standard avec symbole de mesure



Hauteur des caract.

57 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B


1 Digit + Dimension2

-

-

-


2 Digits + Dimension2

S302-F2/06/0x-100/0A-xx

S302-F2/06/0x-200/3A-xx

3001 x 185 mm


3 Digits + Dimension2

S302-F3/06/0x-100/0A-xx

S302-F3/06/0x-200/3A-xx

3001 x 185 mm


4 Digits + Dimension2

S302-F4/06/0x-100/0A-xx

S302-F4/06/0x-200/3A-xx

3001 x 185 mm

100 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F1/10/0x-100/0A-xx

S302-F1/10/0x-200/3A-xx

330 x 245 mm

S302-F2/10/0x-100/0A-xx

S302-F2/10/0x-200/3A-xx

330 x 245 mm

S302-F3/10/0x-100/0A-xx

S302-F3/10/0x-200/3A-xx

480 x 245 mm

S302-F4/10/0x-100/0A-xx

S302-F4/10/0x-200/3A-xx

480 x 245 mm

160 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F1/16/0x-100/0A-xx

S302-F1/16/0x-200/3A-xx

390 x 300 mm

S302-F2/16/0x-100/0A-xx

S302-F2/16/0x-200/3A-xx

390 x 300 mm

S302-F3/16/0x-100/0A-xx

S302-F3/16/0x-200/3A-xx

670 x 300 mm

S302-F4/16/0x-100/0A-xx

S302-F4/16/0x-200/3A-xx

670 x 300 mm

250 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F1/25/0x-100/0A-xx

S302-F1/25/0x-200/3A-xx

570 x 400 mm

S302-F2/25/0x-100/0A-xx

S302-F2/25/0x-200/3A-xx

570 x 400 mm

S302-F3/25/0x-100/0A-xx

S302-F3/25/0x-200/3A-xx

1030 x 400 mm

S302-F4/25/0x-100/0A-xx

S302-F4/25/0x-200/3A-xx

1030 x 400 mm




Hauteur des caract.

57 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B


5 Digit + Dimension2

S302-F5/06/0x-100/0A-xx

S302-F5/06/0x-200/3A-xx

4001 x 185 mm


6 Digits + Dimension2

S302-F6/06/0x-100/0A-xx

S302-F6/06/0x-200/3A-xx

5101 x 185 mm


7 Digits + Dimension2

S302-F7/06/0x-100/0A-xx

S302-F7/06/0x-200/3A-xx

5101 x 185 mm

100 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F5/10/0x-100/0A-xx

S302-F5/10/0x-200/3A-xx

680 x 245 mm

S302-F6/10/0x-100/0A-xx

S302-F6/10/0x-200/3A-xx

870 x 245 mm

S302-F7/10/0x-100/0A-xx

S302-F7/10/0x-200/3A-xx

870 x 245 mm

160 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F5/16/0x-100/0A-xx

S302-F5/16/0x-200/3A-xx

960 x 300 mm

S302-F6/16/0x-100/0A-xx

S302-F6/16/0x-200/3A-xx

1100 x 300 mm

-

-

-

250 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F5/25/0x-100/0A-xx

S302-F5/25/0x-200/3A-xx

1500 x 400 mm

S302-F6/25/0x-100/0A-xx

S302-F6/25/0x-200/3A-xx

1730 x 400 mm

-

-

-

1 400 mm pour les appareils à interface Profibus
2 Symboles de mesure, voir tableau ci-dessous


Subheader Icon Technical data interfaces

Interfaces de données

Ethernet TCP/IP

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

RS485/RS232

20 mA TTY/RS232

BCD/binaire

Analogique

Compteur

S302-xx/xx/xx-xxx/xx-E0

S302-xx/xx/xx-xxx/xx-K0

S302-xx/xx/xx-xxx/xx-M0

S302-xx/xx/xx-xxx/xx-YT

S302-xx/xx/xx-xxx/xx-YD

S302-xx/xx/xx-xxx/xx-S0

S302-xx/xx/xx-xxx/xx-T0

S302-xx/xx/xx-xxx/xx-P0 (1 à 6 chiffres)

S302-xx/xx/xx-xxx/xx-A0 (2 à 5 chiffres)

S302-xx/xx/xx-xxx/xx-Z0 (2 à 8 chiffres)


Couleur LED

Blanche

Rouge

(Rouge/verte/orange)1

Verte

Jaune

S302-xxx/xx/xW-xxx/xx-xx

S302-xxx/xx/xR-xxx/xx-xx

S302-xxx/xx/xM-xxx/xx-xx

S302-xxx/xx/xG-xxx/xx-xx

S302-xxx/xx/xY-xxx/xx-xx


1 Uniquement avec hauteurs de caractères 57 et 100 mm pour utilisations intérieures

Subheader Icon Technical data Options

Options

LED pour application extérieure

S302-xxx/xx/2x-xxx/xx-xx

Boîtier, revêtement deux couches

S302-xxx/xx/xx-x1x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), verni

S302-xxx/xx/xx-x2x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), brossé

S302-xxx/xx/xx-x3x/xx-xx

Boîtier en tôle d‘acier, V4A (acier inoxydable), brossé

S302-xxx/xx/xx-x5x/xx-xx

Indice de protection IP65

S302-xxx/xx/xx-xx1/xx-xx

Type de protection IP54 avec climatisation

S302-xxx/xx/xx-xx2/xx-xx

Type de protection IP54 avec climatisation et chauffage

S302-xxx/xx/xx-xx4/xx-xx

Toit de protection contre les intempéries

S302-xxx/xx/xx-xxx/xx-xx-1011

Alimentation électrique 24 V DC

S302-xxx/xx/xx-xxx/xB-xx

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

230 V AC ±15 %, 50 Hz, en option 24 V DC ±15 % ou 115 V AC ±15 %, 60 Hz

Boîtier

Tôle d‘acier, en option acier inoxydable, Laqué RAL 5002 bleu outremer/RAL 7035 gris clair

Indice de protection

IP54, en option IP65

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
