Afficheurs géants numériques

La matrice à LED de ces afficheurs géants est réalisée en technologie cluster. Elle possède une hauteur de caractères de 350 ou 700 mm, permettant une lecture allant jusqu‘à 140 ou 280 m. Les afficheurs géants sont composés de modules individuels pouvant être assemblés horizontalement et verticalement.

Eye symbol indicating reading distance

Distance de lecture

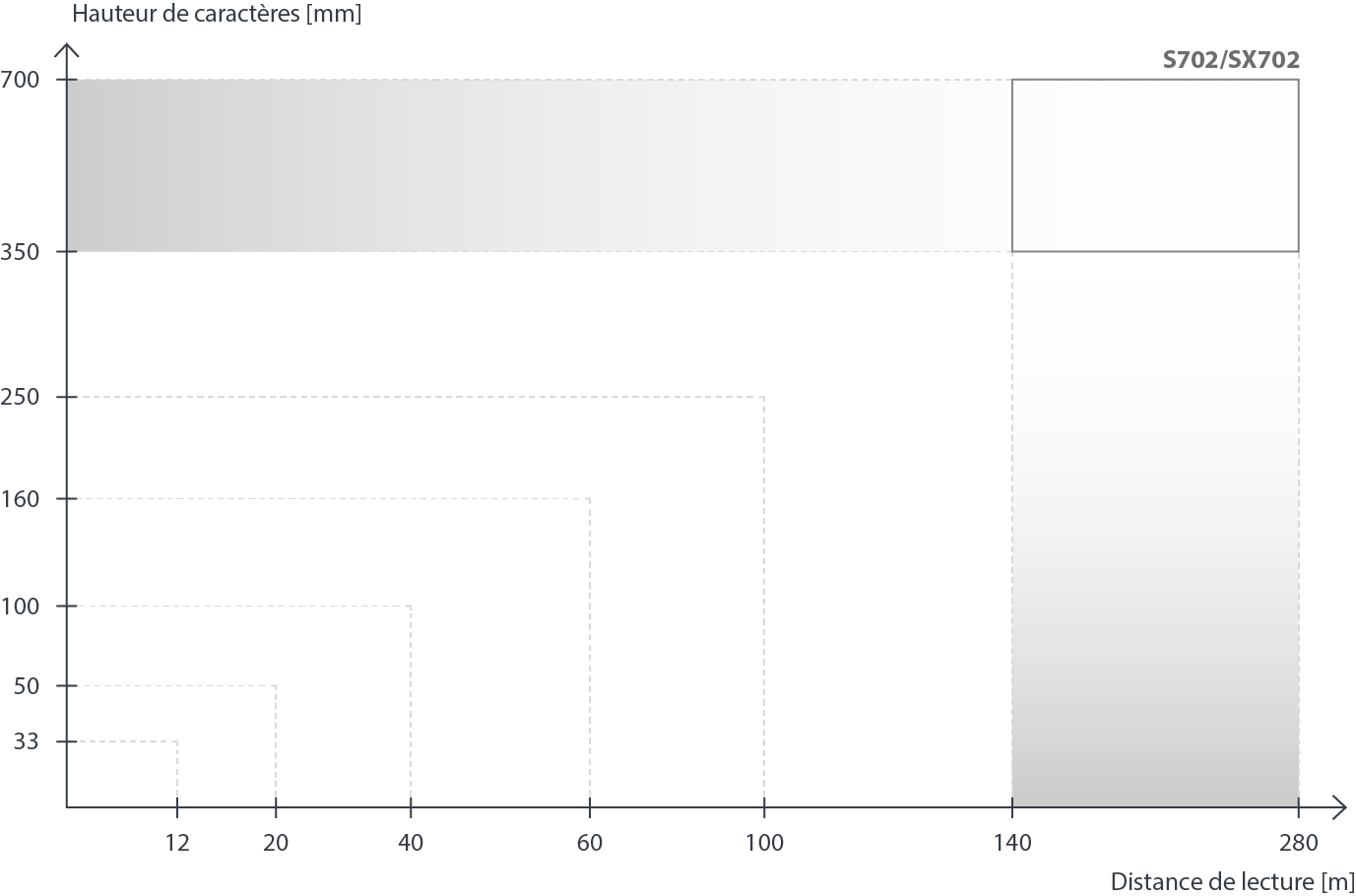

Dans des conditions favorables, la distance de lecture maximale se calcule comme suit :
Hauteur de caractères [mm] x 0,4 = distance de lecture [m]


Par exemple, une hauteur de caractères de 100 mm permet une distance de lecture jusqu‘à 40 m. La hauteur des caractères ne devrait pas être trop petite, en particulier à l‘extérieur, où elle paraît plus petite.


Appareils standard

Hauteur des caract.

350 mm

Dimensions A x B x C


-

-


2 Digits

650 x 480 x 170 mm


3 Digits

975 x 480 x 170 mm


4 Digits

1300 x 480 x 170 mm



Hauteur des caract.

700 mm

Dimensions A x B x C


1 Digit

650 x 900 x 180 mm


2 Digits

1300 x 900 x 180 mm

Subheader Icon Technical data interfaces

Interfaces de données

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

20 mA TTY/RS232

BCD/binaire

Analogique

Compteur

S702-xx/xx/xx-xxx/xx-E0

S702-xx/xx/xx-xxx/xx-YR

S702-xx/xx/xx-xxx/xx-K0

S702-xx/xx/xx-xxx/xx-M0

S702-xx/xx/xx-xxx/xx-YT

S702-xx/xx/xx-xxx/xx-YD

S702-xx/xx/xx-xxx/xx-CJ

S702-xx/xx/xx-xxx/xx-S0

S702-xx/xx/xx-xxx/xx-T0

S702-xx/xx/xx-xxx/xx-P0 (1 chez 6 Digits)

S702-xx/xx/xx-xxx/xx-A0 (2 chez 5 Digits)

S702-xx/xx/xx-xxx/xx-Z0 (2 chez 8 Digits)


Couleur LED

Blanche

Rouge

Verte

Jaune

S702-xxx/xx/3W-xxx/xx-xx

S702-xxx/xx/3R-xxx/xx-xx

S702-xxx/xx/3G-xxx/xx-xx

S702-xxx/xx/3Y-xxx/xx-xx

Subheader Icon Technical data Options

Options

LED pour application extérieure

S702-xxx/xx/2x-xxx/xx-xx

Boîtier, revêtement deux couches

S702-xxx/xx/xx-x1x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), verni

S702-xxx/xx/xx-x2x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), brossé

S702-xxx/xx/xx-x3x/xx-xx

Boîtier en tôle d‘acier, V4A (acier inoxydable), brossé

S702-xxx/xx/xx-x5x/xx-xx

Indice de protection IP65

S702-xxx/xx/xx-xx1/xx-xx

Type de protection IP54 avec climatisation

S702-xxx/xx/xx-xx2/xx-xx

Type de protection IP54 avec climatisation et chauffage

S702-xxx/xx/xx-xx4/xx-xx

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

230 V AC ±15 %, 50 Hz, en option 24 V DC ±15 % ou 115 V AC ±15 %, 60 Hz

Boîtier

Tôle d‘acier, en option acier inoxydable, Laqué RAL 5002 bleu outremer/RAL 7035 gris clair

Indice de protection

IP54, en option IP65

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
