Numerieke groot formaat displays

De LED-matrix van dit grootformaatdisplay is met clustertechnologie gerealiseerd. Het display heeft een karakterhoogte van 350 of 700 mm en kan van een afstand tot 140 of 280 meter worden gelezen. De grootformaatdisplays bestaan uit afzonderlijke modules die horizontaal en verticaal aan elkaar kunnen worden gekoppeld.

Eye symbol indicating reading distance

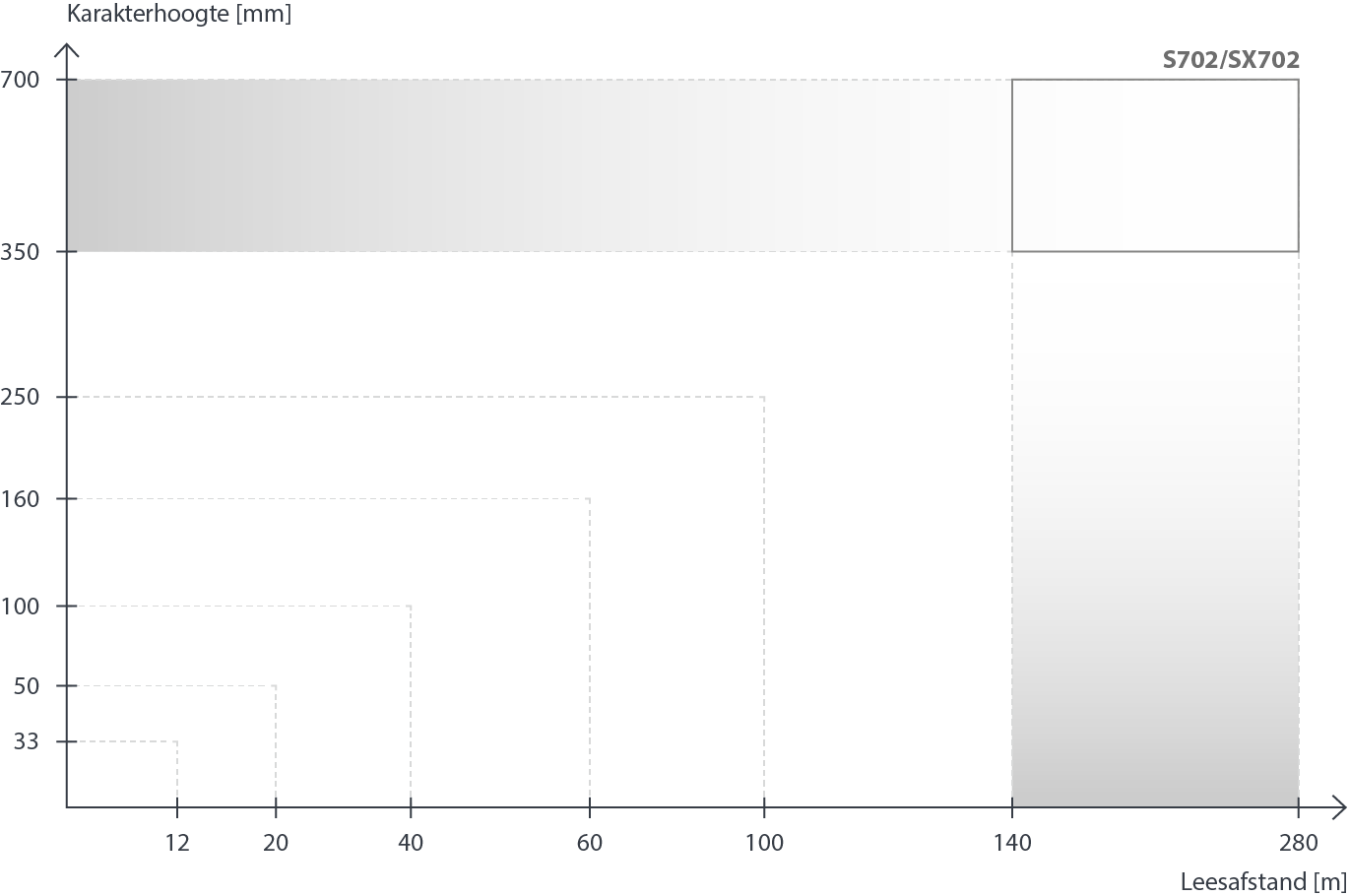

Leesafstand




Als richtlijn voor de maximale leesafstand geldt bij goede condities:
karakterhoogte [mm] x 0,4 = leesafstand [m].


Een karakterhoogte van 100 mm komt bijvoorbeeld neer op een maximale leesafstand van 40 m. De karakterhoogte moet niet te klein worden gekozen, vooral niet bij buitengebruik waar de karakterhoogte gevoelsmatig kleiner lijkt.


Standaarddisplays

Karakterhoogte

350 mm

Afmetingen A x B x C


-

-


2 Digits

650 x 480 x 170 mm


3 Digits

975 x 480 x 170 mm


4 Digits

1300 x 480 x 170 mm



Karakterhoogte

700 mm

Afmetingen A x B x C


1 Digit

650 x 900 x 180 mm


2 Digits

1300 x 900 x 180 mm

Subheader Icon Technical data interfaces

Data-interfaces

Ethernet TCP/IP

Profinet

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

20 mA TTY/RS232

BCD/binaire

Analoog

Counter

S702-xx/xx/xx-xxx/xx-E0

S702-xx/xx/xx-xxx/xx-YR

S702-xx/xx/xx-xxx/xx-K0

S702-xx/xx/xx-xxx/xx-M0

S702-xx/xx/xx-xxx/xx-YT

S702-xx/xx/xx-xxx/xx-YD

S702-xx/xx/xx-xxx/xx-CJ

S702-xx/xx/xx-xxx/xx-S0

S702-xx/xx/xx-xxx/xx-T0

S702-xx/xx/xx-xxx/xx-P0 (1 tot 6 Cijfers)

S702-xx/xx/xx-xxx/xx-A0 (2 tot 5 Cijfers)

S702-xx/xx/xx-xxx/xx-Z0 (2 tot 8 Cijfers)


LED-kleur

Wit

Rood

Groen

Geel

S702-xxx/xx/3W-xxx/xx-xx

S702-xxx/xx/3R-xxx/xx-xx

S702-xxx/xx/3G-xxx/xx-xx

S702-xxx/xx/3Y-xxx/xx-xx

Subheader Icon Technical data Options

Opties

LED voor buitenopstelling

S702-xxx/xx/2x-xxx/xx-xx

Behuizing, dubbel gelakt

S702-xxx/xx/xx-x1x/xx-xx

Behuizing plaatstaal, RVS 304 gelakt

S702-xxx/xx/xx-x2x/xx-xx

Behuizing plaatstaal, RVS 304 geborsteld

S702-xxx/xx/xx-x3x/xx-xx

Behuizing plaatstaal, RVS 316 geborsteld

S702-xxx/xx/xx-x5x/xx-xx

Beschermingsgraad IP65

S702-xxx/xx/xx-xx1/xx-xx

Beschermingsgraad IP54 met climatisering

S702-xxx/xx/xx-xx2/xx-xx

Beschermingsgraad IP54 met climatisering en verwarming

S702-xxx/xx/xx-xx4/xx-xx

Subheader Icon Technical data

Technische gegevens

Bedrijfsspanning

230 V AC ±15 %, 50 Hz, optioneel 24 V DC ±15 % of 115 V AC ±15 %, 60 Hz

Behuizing

Plaatstaal, optioneel rvs,
Laklaag RAL 5002 ultramarijnblauw / RAL 7035 lichtgrijs

Beschermingsgraad

IP54, optioneel IP65

Uitgebreide technische gegevens zijn te vinden in de bedieningshandleidingen.
