Serie SX102

Digitale displays in inbouwbehuizing

De digitale displays van de series S102 en SX102 zijn compacte displays om in te bouwen in front- of bedieningspanelen. De karakterhoogte van de alfanumerieke versies is dat 18 of 30 mm.


Standaarddisplays Serie SX102

18 mm Karakterhoogte

Typeaanduiding

Maattekening


6 Tekens

SX102-06/18/0x-000/0B-xx

B


8 Tekens

SX102-08/18/0x-001/0B-xx

C


14 Tekens

SX102-14/18/0x-001/0B-xx

D

30 mm Karakterhoogte

Typeaanduiding

Maattekening


8 Tekens

SX102-08/30/0x-001/0B-xx

D

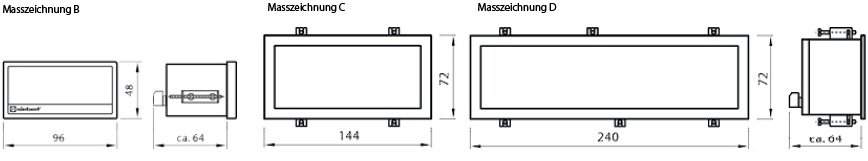

Afmetingen in mm


Data-interfaces

Profibus DP

Modbus RTU

RS485/RS232

20 mA TTY/RS232

SX102-xx/xx/xx-xxx/xx-K0

SX102-xx/xx/xx-xxx/xx-M0

SX102-xx/xx/xx-xxx/xx-S0

SX102-xx/xx/xx-xxx/xx-T0


LED-kleur

Rood

Groen

SX102-xx/xx/xR-xxx/xx-xx

SX102-xx/xx/xG-xxx/xx-xx


Opties

Beschermingsgraad IP651

SX102-xx/xx/xx-xx1/xx-xx

1 Geldt voor SX102-06/18/0x-00x/0B-xx
Subheader Icon Technical data

Technische gegevens

Bedrijfsspanning

24 V DC ±15 %, Beschermd tegen ompoling, galvanisch gescheiden

Beschermingsgraad

IP40 Voorzijde, optioneel IP65 (Behuizing 72 x 48 en 96 x 48 mm)
IP65 Voorzijde (Behuizing 144 x 72 mm)

Verbindingstechniek

Steekbare schroefklemmen, Profibus 9-pins D-sub-connector

Uitgebreide technische gegevens zijn te vinden in de bedieningshandleidingen.
