Digitale displays in inbouwbehuizing

De digitale displays van de series S102 zijn compacte displays om in te bouwen in front- of bedieningspanelen. De karakterhoogte van de numerieke versies is 14 of 25 mm.


Menugestuurde parametrisering

De bedrijfsmodi, parameters en displayfuncties worden in een menu ingesteld. Ook kan er een vaste decimale punt worden gedefinieerd en kan worden ingesteld of er voorloopnullen moeten worden weergegeven en of er na het inschakelen van het apparaat een displaytest moet plaatsvinden.

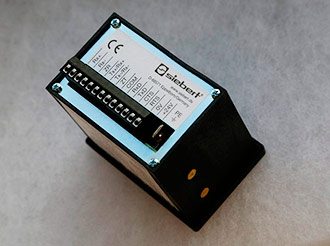

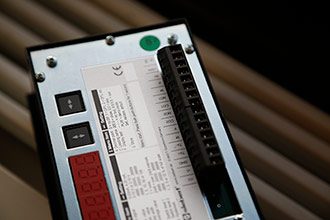

Schakeluitgangen

De displays met een analoge ingang of telimpulsingang hebben potentiaalvrije schakeluitgangen. De schakelpunten kunnen in het menu worden ingesteld.



Sensorvoeding

De displays hebben een spanningsbron om de sensoren of signaalgevers te voeden (geldt voor apparaten met 25 mm karakterhoogte en een analoge, parallelle of telimpulsingang).



Uitgebreide tekenset

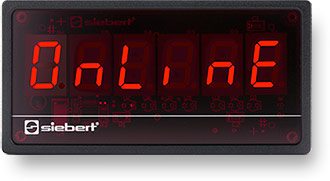

De tekenset bevat behalve cijfers ook de met zeven segmenten weer te geven letters en speciale tekens (geldt voor displays met een seriële interface of een veldbusinterface).



Dimensiesymbolen

De afgebeelde dimensiesymbolen zijn beschikbaar.
