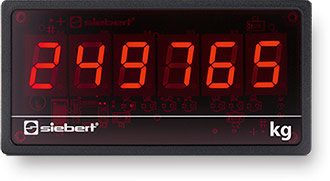

Display digitali ad incasso con interfaccia Profibus DC

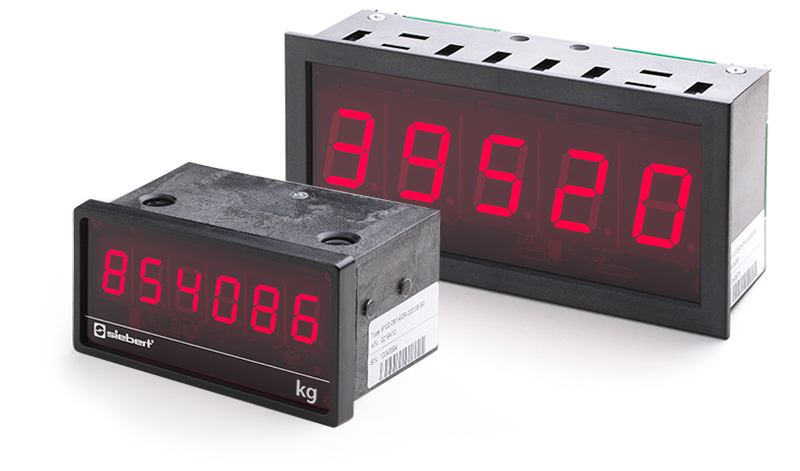

I display digitali delle serie S102 con interfaccia Profibus DC e Analogica sono dispositivi compatti per il montaggio in pannelli frontali o quadri elettrici. L’altezza dei caratteri delle versioni numeriche è di 14 o 25 mm.


Display digitali con parametrizzazione guidata da menu

Modalità di funzionamento, parametri e funzioni dei display digitali ad incasso con interfaccia Profibus DS e Analogica vengono definiti nel menu. Inoltre è possibile definire un punto decimale fisso, sia che vengano visualizzati o occultati gli zeri antecedenti sia che venga eseguito un test del display dopo l’accensione del dispositivo.



Uscite di commutazione

Dispositivi con ingresso analogico o ingresso per l’impulso di conteggio sono muniti di uscite di commutazione a potenziale zero. I punti di commutazione possono essere regolati nel menu.


Le interfacce dati supportate dal display digitale ad incasso con Profibus DC e Analogica S102:

  • Profibus DP
  • Modbus RTU
  • RS485/RS232
  • 20 mA TTY/RS232
  • BCD/binario
  • Analogica
  • Contatore


Alimentazione sensori

I display digitali ad incasso con interfaccia Profibus DS e Analogica sono muniti di una tensione di alimentazione dei sensori o generatori di segnale (per dispositivi con altezza caratteri di 25 mm e ingresso per l’impulso di conteggio analogico o parallelo).



Display digitali con set di caratteri ampliato e 7 segmenti

Oltre a delle cifre, il set di caratteri contiene anche lettere e caratteri speciali rappresentabili con sette segmenti (per dispositivi con interfaccia seriale o bus di campo).



Simboli di misura

Sono disponibili i simboli di misura illustrati.
