Numeric large size displays for Profinet

With technical perfection and innovative details the S302 series sets a standard for professional large size displays. The wide range of types covers devices with up to 8 digits, character heights from 57 to 250 mm.

Eye symbol indicating reading distance

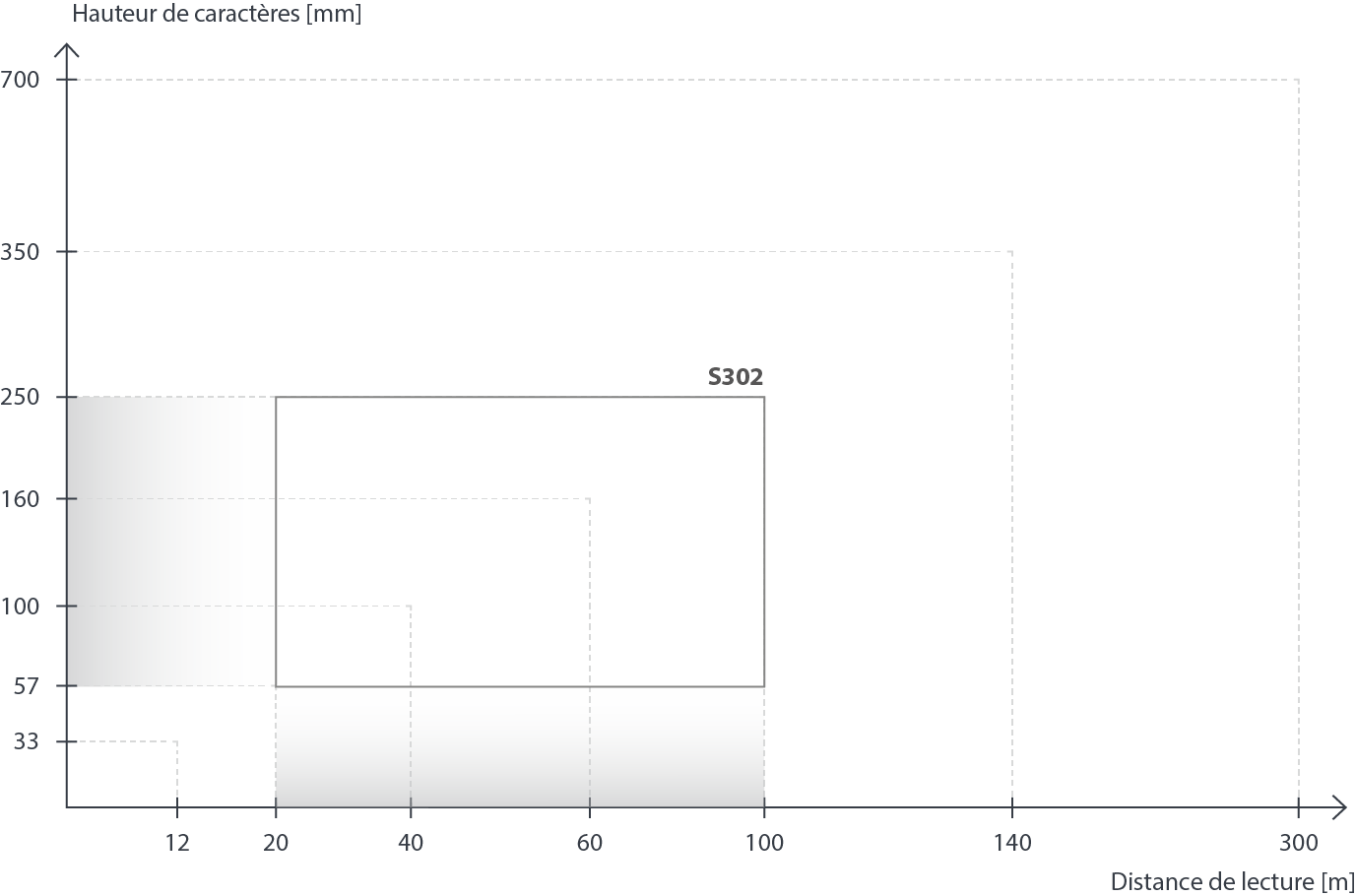

Distance de lecture




Dans des conditions favorables, la distance de lecture maximale se calcule comme suit :
Hauteur de caractères [mm] x 0,4 = distance de lecture [m]


Par exemple, une hauteur de caractères de 100 mm permet une distance de lecture jusqu‘à 40 m. La hauteur des caractères ne devrait pas être trop petite, en particulier à l‘extérieur, où elle paraît plus petite.



Hauteur des caract.

57 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B


1 Digit

-

-

-


2 Digits

S302-02/06/0x-100/0A-N0

S302-02/06/0x-200/3A-N0

300 x 185 mm


3 Digits

S302-03/06/0x-100/0A-N0

S302-03/06/0x-200/3A-N0

300 x 185 mm


4 Digits

S302-04/06/0x-100/0A-N0

S302-04/06/0x-200/3A-N0

300 x 185 mm

100 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-01/10/0x-100/0A-N0

S302-01/10/0x-200/3A-N0

330 x 245 mm

S302-02/10/0x-100/0A-N0

S302-02/10/0x-200/3A-N0

330 x 245 mm

S302-03/10/0x-100/0A-N0

S302-03/10/0x-200/3A-N0

480 x 245 mm

S302-04/10/0x-100/0A-N0

S302-04/10/0x-200/3A-N0

480 x 245 mm

160 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-01/16/0x-100/0A-N0

S302-01/16/0x-200/3A-N0

390 x 300 mm

S302-02/16/0x-100/0A-N0

S302-02/16/0x-200/3A-N0

390 x 300 mm

S302-03/16/0x-100/0A-N0

S302-03/16/0x-200/3A-N0

670 x 300 mm

S302-04/16/0x-100/0A-N0

S302-04/16/0x-200/3A-N0

670 x 300 mm

250 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-01/25/0x-100/0A-N0

S302-01/25/0x-200/3A-N0

570 x 400 mm

S302-02/25/0x-100/0A-N0

S302-02/25/0x-200/3A-N0

570 x 400 mm

S302-03/25/0x-100/0A-N0

S302-03/25/0x-200/3A-N0

1030 x 400 mm

S302-04/25/0x-100/0A-N0

S302-04/25/0x-200/3A-N0

1030 x 400 mm




Hauteur des caract.

57 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B


5 Digits

S302-05/06/0x-100/0A-N0

S302-05/06/0x-200/3A-N0

400 x 185 mm


6 Digits

S302-06/06/0x-100/0A-N0

S302-06/06/0x-200/3A-N0

400 x 185 mm


7 Digits

S302-07/06/0x-100/0A-N0

S302-07/06/0x-200/3A-N0

510 x 185 mm


8 Digits

S302-08/06/0x-100/0A-N0

S302-08/06/0x-200/3A-N0

510 x 185 mm

100 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-05/10/0x-100/0A-N0

S302-05/10/0x-200/3A-N0

680 x 245 mm

S302-06/10/0x-100/0A-N0

S302-06/10/0x-200/3A-N0

680 x 245 mm

S302-07/10/0x-100/0A-N0

S302-07/10/0x-200/3A-N0

870 x 245 mm

S302-08/10/0x-100/0A-N0

S302-08/10/0x-200/3A-N0

870 x 245 mm

160 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-05/16/0x-100/0A-N0

S302-05/16/0x-200/3A-N0

960 x 300 mm

S302-06/16/0x-100/0A-N0

S302-06/16/0x-200/3A-N0

960 x 300 mm

S302-07/16/0x-100/0A-N0

S302-07/16/0x-200/3A-N0

1100 x 300 mm

-

-

-

250 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-05/25/0x-100/0A-N0

S302-05/25/0x-200/3A-N0

1500 x 400 mm

S302-06/25/0x-100/0A-N0

S302-06/25/0x-200/3A-N0

1500 x 400 mm

S302-07/25/0x-100/0A-N0

S302-07/25/0x-200/3A-N0

1730 x 400 mm

-

-

-



img img

Appareils standard avec symbole de mesure



Hauteur des caract.

57 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B


1 Digit + Dimension1

-

-

-


2 Digits + Dimension1

S302-F2/06/0x-100/0A-N0

S302-F2/06/0x-200/3A-N0

300 x 185 mm


3 Digits + Dimension1

S302-F3/06/0x-100/0A-N0

S302-F3/06/0x-200/3A-N0

300 x 185 mm


4 Digits + Dimension1

S302-F4/06/0x-100/0A-N0

S302-F4/06/0x-200/3A-N0

400 x 185 mm

100 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F1/10/0x-100/0A-N0

S302-F1/10/0x-200/3A-N0

330 x 245 mm

S302-F2/10/0x-100/0A-N0

S302-F2/10/0x-200/3A-N0

480 x 245 mm

S302-F3/10/0x-100/0A-N0

S302-F3/10/0x-200/3A-N0

480 x 245 mm

S302-F4/10/0x-100/0A-N0

S302-F4/10/0x-200/3A-N0

680 x 245 mm

160 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F1/16/0x-100/0A-N0

S302-F1/16/0x-200/3A-N0

390 x 300 mm

S302-F2/16/0x-100/0A-N0

S302-F2/16/0x-200/3A-N0

670 x 300 mm

S302-F3/16/0x-100/0A-N0

S302-F3/16/0x-200/3A-N0

670 x 300 mm

S302-F4/16/0x-100/0A-N0

S302-F4/16/0x-200/3A-N0

960 x 300 mm

250 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F1/25/0x-100/0A-N0

S302-F1/25/0x-200/3A-N0

570 x 400 mm

S302-F2/25/0x-100/0A-N0

S302-F2/25/0x-200/3A-N0

1030 x 400 mm

S302-F3/25/0x-100/0A-N0

S302-F3/25/0x-200/3A-N0

1030 x 400 mm

S302-F4/25/0x-100/0A-N0

S302-F4/25/0x-200/3A-N0

1500 x 400 mm




Hauteur des caract.

57 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B


5 Digit + Dimension1

S302-F5/06/0x-100/0A-N0

S302-F5/06/0x-200/3A-N0

400 x 185 mm


6 Digits + Dimension1

S302-F6/06/0x-100/0A-N0

S302-F6/06/0x-200/3A-N0

510 x 185 mm


7 Digits + Dimension1

S302-F5/07/0x-100/0A-N0

S302-F5/07/0x-200/3A-N0

510 x 185 mm

100 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F5/10/0x-100/0A-N0

S302-F5/10/0x-200/3A-N0

680 x 245 mm

S302-F6/10/0x-100/0A-N0

S302-F6/10/0x-200/3A-N0

870 x 245 mm

S302-F7/10/0x-100/0A-N0

S302-F7/10/0x-200/3A-N0

870 x 245 mm

160 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F5/16/0x-100/0A-N0

S302-F5/16/0x-200/3A-N0

960 x 300 mm

S302-F6/16/0x-100/0A-N0

S302-F6/16/0x-200/3A-N0

1100 x 300 mm

-

-

-

250 mm Afficheur mono-face

  Afficheur bi-faces

  Dimensions A x B

S302-F5/25/0x-100/0A-N0

S302-F5/25/0x-200/3A-N0

1500 x 400 mm

S302-F6/25/0x-100/0A-N0

S302-F6/25/0x-200/3A-N0

1730 x 400 mm

-

-

-

1 Symboles de mesure, voir tableau ci-dessous


Subheader Icon Technical data interfaces

Interfaces de données

Profinet

S302-xx/xx/xx-xxx/xx-N0


Couleur LED

Blanche

Rouge

(Rouge/verte/orange)1

Verte

Jaune

S302-xx/xx/xW-xxx/xx-xx

S302-xx/xx/xR-xxx/xx-xx

S302-xx/xx/xM-xxx/xx-xx

S302-xx/xx/xG-xxx/xx-xx

S302-xx/xx/xY-xxx/xx-xx


1 Uniquement avec hauteurs de caractères 57 et 100 mm pour utilisations intérieures

Subheader Icon Technical data Options

Options

LED pour application extérieure 1

S302-xxx/xx/2x-xxx/xx-xx

Boîtier, revêtement deux couches

S302-xxx/xx/xx-x1x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), verni

S302-xxx/xx/xx-x2x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), brossé

S302-xxx/xx/xx-x3x/xx-xx

Boîtier en tôle d‘acier, V4A (acier inoxydable), brossé

S302-xxx/xx/xx-x5x/xx-xx

Indice de protection IP65

S302-xxx/xx/xx-xx1/xx-xx

Type de protection IP54 avec climatisation

S302-xxx/xx/xx-xx2/xx-xx

Type de protection IP54 avec climatisation et chauffage

S302-xxx/xx/xx-xx4/xx-xx

Toit de protection contre les intempéries

S302-xxx/xx/xx-xxx/xx-xx-1011

Alimentation électrique 24 V DC

S302-xxx/xx/xx-xxx/xB-xx


1 nicht in Verbindung mit Zeichenhöhe 57 mm

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

230 V AC ±15 %, 50 Hz, en option 24 V DC ±15 % ou 115 V AC ±15 %, 60 Hz

Boîtier

Tôle d‘acier, en option acier inoxydable, Laqué RAL 5002 bleu outremer/RAL 7035 gris clair

Indice de protection

IP54, en option IP65

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
