Retour à la vue d'ensemble

Série S102

Afficheurs digitaux à montage en encastrement

Les afficheurs compacts de la série S102/SX102 sont prévus pour l‘encastrement dans un pupitre ou une porte d‘armoire. Les hauteurs des caractères des versions numériques sont de 14 ou 25 mm.


Appareils standard Série S102

14 mm Hauteur des caract.

Référence

Dessin coté


4 Digits

S102-04/14/0x-000/0B-xx

A


6 Digits

S102-06/14/0x-000/0B-xx

B

25 mm Hauteur des caract.

Référence

Dessin coté


4 Digits

S102-04/25/0x-001/0B-xx

C


5 Digits

S102-05/25/0x-001/0B-xx

C

Dessin coté A


Dessin coté B


Dessin coté C


Dimensions en mm

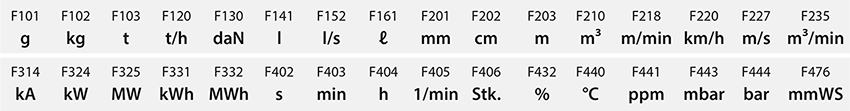

Symboles de mesure


Interfaces de données

Profibus DP

Modbus RTU

RS485/RS232

20 mA TTY/RS232

BCD/binaire

Analogique

Compteur

S102-xx/xx/xx-xxx/xx-K0

S102-xx/xx/xx-xxx/xx-M0

S102-xx/xx/xx-xxx/xx-S0

S102-xx/xx/xx-xxx/xx-T0

S102-xx/xx/xx-xxx/xx-P0

S102-xx/xx/xx-xxx/xx-A0

S102-xx/xx/xx-xxx/xx-Z0


Couleur LED

Rouge

Verte

S102-xx/xx/xR-xxx/xx-xx

S102-xx/xx/xG-xxx/xx-xx


Options

Indice de protection IP651

S102-xx/xx/xx-xx1/xx-xx

1 S‘applique pour S102-xx/14/xx-xxx/xx-xx
Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

24 V DC ±15 %, Protection contre les inversions de polarité, isolation galvanique

Indice de protection

IP40 Face avant, en option IP65 (Boîtier 72 x 48 et 96 x 48 mm)
IP65 Face avant (Boîtier 144 x 72 mm)

Type de connexion

Bornier à vis enfichable, connecteur, Sub D-9 femelle Profibus

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
