Série S302 Technique de pesage

Afficheurs géants pour la technique de pesage

Les afficheurs géants pour la technique de pesage sont des versions spéciales de la série S302. Ils disposent d‘un affichage à LED à quatre ou cinq digits, en hauteur de 57, 100, 160 ou 250 mm, et un symbole de mesure en lettres autocollantes ou sur base LED. La version à LED permet d‘afficher les unités g, kg, t ou lb. De plus, des appareils à indicateurs d‘état pour l‘affichage des symboles -0-, PT, NET et T, sont proposés.


Appareils avec symbole de mesure en lettres autocollantes


Hauteur des caract.

57 mm




Référence

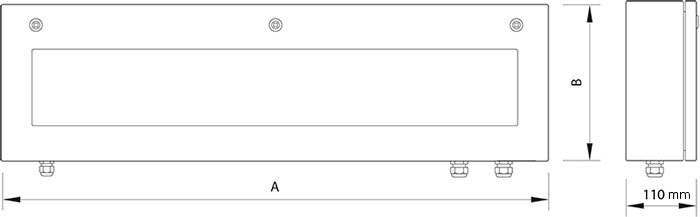

Dimensions A x B


4 Digits + Dimension

S302-F4/06/0R-100/0A-xx

400 x 185 mm


5 Digits + Dimension

S302-F5/06/0R-100/0A-xx

400 x 185 mm

100 mm

Référence

Dimensions A x B

S302-F4/10/0R-100/0A-xx

680 x 245 mm

S302-F5/10/0R-100/0A-xx

680 x 245 mm

160 mm

Référence

Dimensions A x B

S302-F4/16/0R-100/0A-xx

980 x 300 mm

S302-F5/16/0R-100/0A-xx

960 x 300 mm

250 mm

Référence

Dimensions A x B

S302-F4/25/0R-100/0A-xx

1500 x 400 mm

S302-F5/25/0R-100/0A-xx

1500 x 400 mm


Appareils avec symboles de mesure à LED


Hauteur des caract.

57 mm




Référence

Dimensions A x B


4 Digits + Dimension

S302-K4/06/0R-100/0A-xx

400 x 185 mm


5 Digits + Dimension

S302-K5/06/0R-100/0A-xx

400 x 185 mm

100 mm

Référence

Dimensions A x B

S302-K4/10/0R-100/0A-xx

680 x 245 mm

S302-K5/10/0R-100/0A-xx

680 x 245 mm

160 mm

Référence

Dimensions A x B

S302-K4/16/0R-100/0A-xx

980 x 300 mm

S302-K5/16/0R-100/0A-xx

960 x 300 mm

250 mm

Référence

Dimensions A x B

S302-K4/25/0R-100/0A-xx

1500 x 400 mm

S302-K5/25/0R-100/0A-xx

1500 x 400 mm


Appareils avec symboles de mesure à LED et indicateurs d‘état


Hauteur des caract.

57 mm




Référence

Dimensions A x B


5 Digits + Dimension + Status

S302-W5/06/0R-100/0A-xx

510 x 185 mm

100 mm

Référence

Dimensions A x B

S302-W5/10/0R-100/0A-xx

870 x 245 mm

160 mm

Référence

Dimensions A x B

S302-W5/16/0R-100/0A-xx

1100 x 300 mm

250 mm

Référence

Dimensions A x B

S302-W5/25/0R-100/0A-xx

1730 x 400 mm


Interfaces de données spécifiques au constructeur

S302-xx/xx/xx-xxx/xx-xR

S302-xx/xx/xx-xxx/xx-xZ

S302-xx/xx/xx-xxx/xx-xT

S302-xx/xx/xx-xxx/xx-xL

S302-xx/xx/xx-xxx/xx-xE

S302-xx/xx/xx-xxx/xx-xP

S302-xx/xx/xx-xxx/xx-xC

S302-xx/xx/xx-xxx/xx-xM

Arpège

Bizerba

Mettler-Toledo

Phoenix Contact

Precia-Molen

Sartorius

Schenck

Siemens Siwarex


Interfaces de données non spécifiques au constructeur

S302-xx/xx/xx-xxx/xx-S0

S302-xx/xx/xx-xxx/xx-T0

RS485/RS232

TTY 20mA/RS232


Couleur LED

Rouge, autres couleurs sur demande

Subheader Icon Technical data Options

Options

LED pour application extérieure

S302 Technique de pesage-xxx/xx/2x-xxx/xx-xx

Boîtier, revêtement deux couches

S302 Technique de pesage-xxx/xx/xx-x1x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), verni

S302 Technique de pesage-xxx/xx/xx-x2x/xx-xx

Boîtier en tôle d‘acier, V2A (acier inoxydable), brossé

S302 Technique de pesage-xxx/xx/xx-x3x/xx-xx

Boîtier en tôle d‘acier, V4A (acier inoxydable), brossé

S302 Technique de pesage-xxx/xx/xx-x5x/xx-xx

Indice de protection IP65

S302 Technique de pesage-xxx/xx/xx-xx1/xx-xx

Type de protection IP54 avec climatisation

S302 Technique de pesage-xxx/xx/xx-xx2/xx-xx

Type de protection IP54 avec climatisation et chauffage

S302 Technique de pesage-xxx/xx/xx-xx4/xx-xx

Toit de protection contre les intempéries

S302 Technique de pesage-xxx/xx/xx-xxx/xx-xx-1011

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

230 V AC ±15 %, 50 Hz, en option 24 V DC ±15 % ou 115 V AC ±15 %, 60 Hz

Boîtier

Tôle d‘acier, en option acier inoxydable, Laqué RAL 5002 bleu outremer/RAL 7035 gris clair

Indice de protection

IP54, en option IP65

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
