Appareils pour l‘affichage de chiffres

Les afficheurs compacts de la série S202 sont prévus pour l‘encastrement dans un pupitre ou une porte d‘armoire. Avec des hauteurs de caractères de 57 mm ces équipements sont lisibles même à grande distance.


Appareils standard Série S202

57 mm Hauteur des caract.

Référence

Dimensions A x B


2 Digits

S202-02/06/0R-001/0B-xx

144 x 96 mm


3 Digits

S202-03/06/0x-001/0B-xx

192 x 96 mm


4 Digits

S202-04/06/0x-001/0B-xx

240 x 96 mm

57 mm Hauteur des caract.

Référence

Dimensions A x B


5 Digits

S202-05/06/0x-001/0B-xx

288 x 96 mm


6 Digits

S202-06/06/0x-001/0B-xx

336 x 96 mm

Avec symbole de mesure

57 mm Hauteur des caract.

Référence

Dimensions A x B


2 Digits + Dimension1

S202-F2/06/0R-001/0B-xx

192 x 96 mm


3 Digits + Dimension1

S202-F3/06/0x-001/0B-xx

240 x 96 mm


4 Digits + Dimension1

S202-F4/06/0x-001/0B-xx

288 x 96 mm

57 mm Hauteur des caract.

Référence

Dimensions A x B


5 Digits + Dimension1

S202-F5/06/0x-001/0B-xx

336 x 96 mm


6 Digits + Dimension1

S202-F6/06/0x-001/0B-xx

384 x 96 mm

1 Symboles de mesure, voir tableau ci-dessous

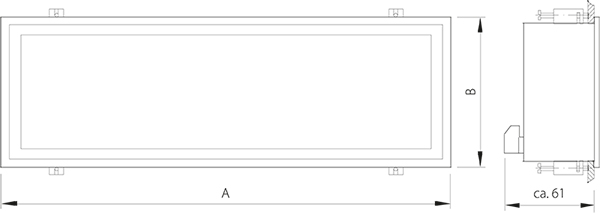

Dimensions en mm

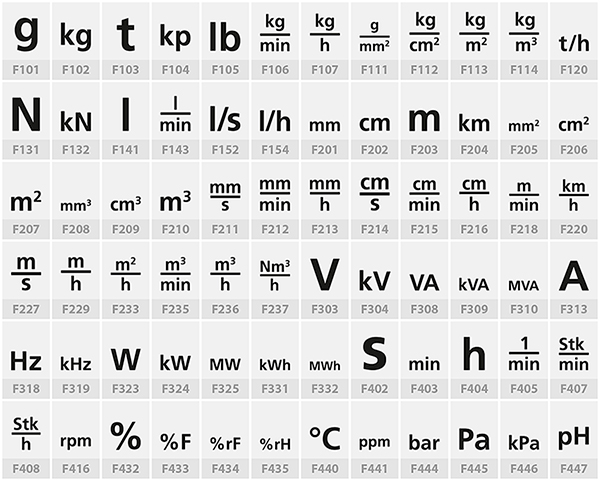

Symboles de mesure


Interfaces de données

Profibus DP

Profinet

Modbus RTU

RS485/RS232

20 mA TTY/RS232

BCD/binaire

Analogique

Compteur

S202-xx/xx/xx-xxx/xx-K0

S202-xx/xx/xx-xxx/xx-CP

S202-xx/xx/xx-xxx/xx-M0

S202-xx/xx/xx-xxx/xx-S0

S202-xx/xx/xx-xxx/xx-T0

S202-xx/xx/xx-xxx/xx-P0

S202-xx/xx/xx-xxx/xx-A0

S202-xx/xx/xx-xxx/xx-Z0


Couleur LED

Rouge

Verte

S202-xx/xx/xR-xxx/xx-xx

S202-xx/xx/xG-xxx/xx-xx

Subheader Icon Technical data

Caractéristiques techn.

Tension d‘alimentation

24 V DC ±15 %, Protection contre les inversions de polarité, isolation galvanique

Indice de protection

IP65 Face avant

Type de connexion

Bornier à vis enfichable, connecteur, Sub D-9 femelle Profibus

Caractéristiques techniques détaillées voir les manuels d‘utilisation.
