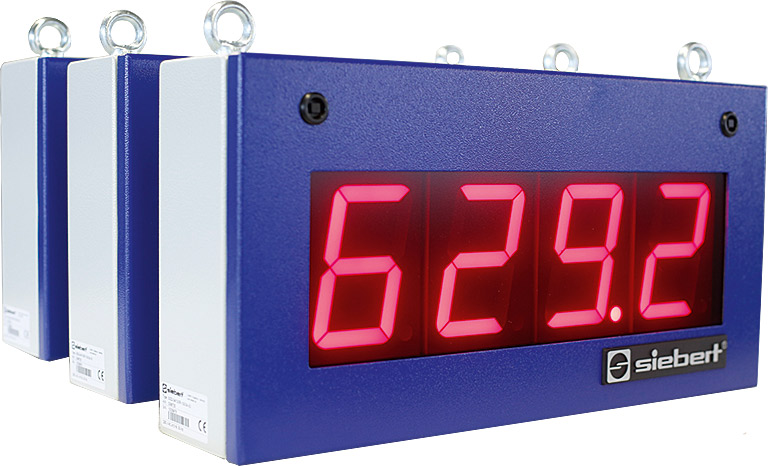

Serie S302 Profinet

Display numerici giganti per Profinet

La perfezione tecnica e i dettagli innovativi fanno della serie S302 uno standard per i display professionali giganti. La vasta gamma dei prodotti comprende dispositivi fino ad otto digit, un’altezza dei caratteri da 57 a 250 mm.

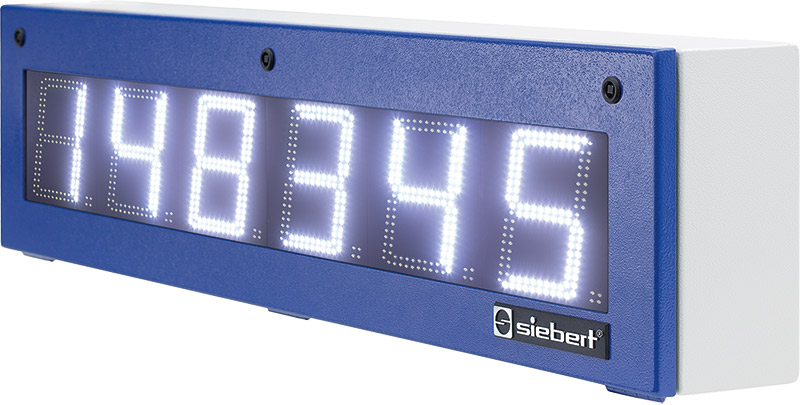

S302 Profinet White LED

Comoda parametrizzazione

I dispositivi vengono impostati in un Engineering-Framework, p.e. Siemens TIA Portal. Questo permette di parametrizzare il display anche quando è installato nel quadro di comando.

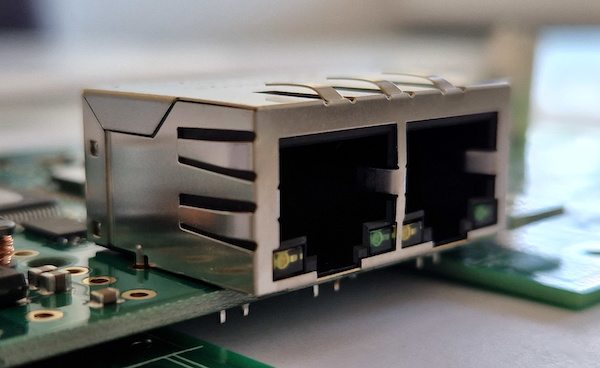

Integrated switch

Switch integrato

I display sono corredati di due porte RJ45 e uno switch IRT integrato secondo classe di conformità CC-C.


Funzione Smart-Dot

Con la funzione Smart-Dot attivata, viene spostata la virgola automaticamente in modo tale da permetterne la lettura completa. Le cifre dopo la virgola vengono tagliate o arrotondate. Per indicare una data o un codice è possibile visualizzare più punti decimali.



S302 Profinet Smart Dot

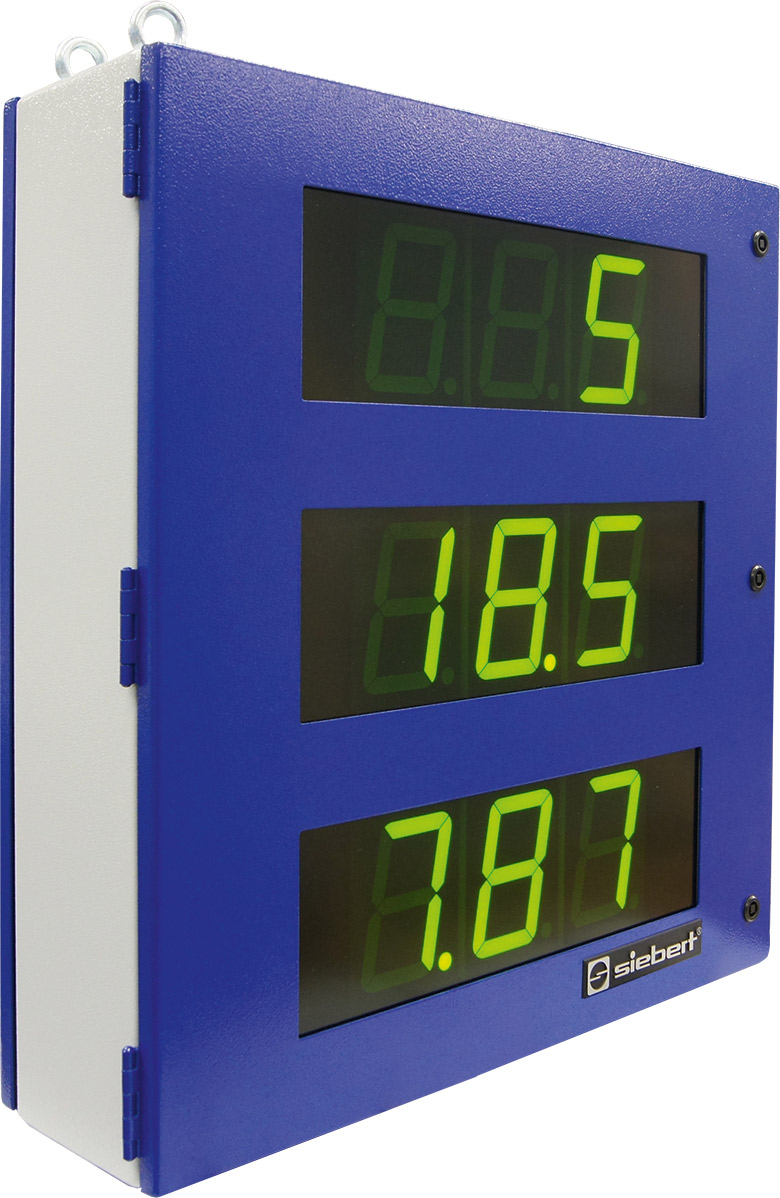

Vari ambiti di visualizzazione

I valori si possono allineare a sinistra o a destra dei display. Inoltre sono possibili varie tipologie di lampeggio.

Una modifica automatica della visualizzazione è possibile sia con valori superiori o inferiori di un dato range di numeri. Nel caso in cui p.e. vengono superati i valori massimi, il valore stesso comincerà a lampeggiare. Se il valore torna nel range, verrà visualizzato nuovamente il valore senza alcun lampeggio.

S302 Profinet Doublesided

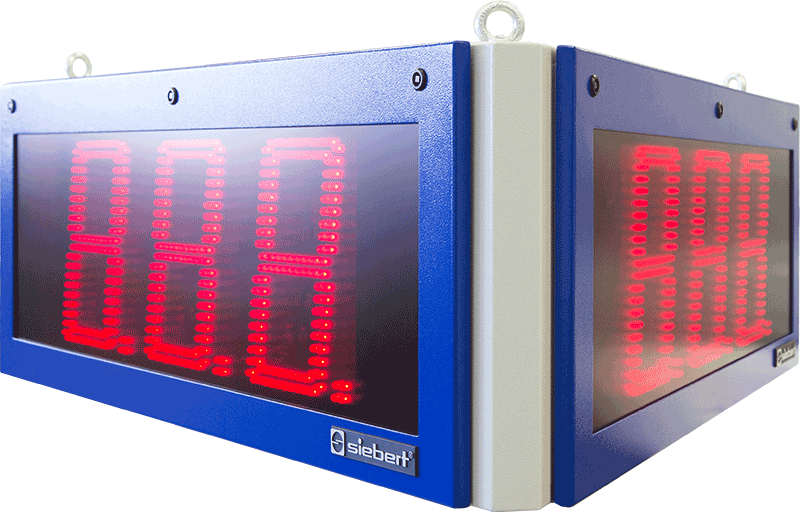

Display a lettura unilaterale o bilaterale

I display giganti sono disponibili sia a lettura unilaterale che bilaterale. Le versioni con display a lettura bilaterale hanno sulle parti frontale e posteriore una visualizzazione a LED e indicano su entrambi i lati le stesse informazioni.

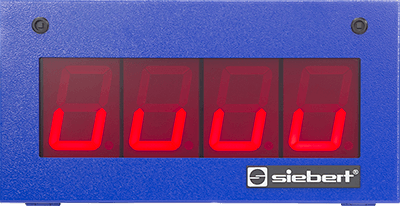

Visualizzazione di Over-/Underflow

Se il display riceve valori che non possono essere visualizzati a causa del numero di cifre, sul display appare uuu o ooo.


Overflow
Underflow

Funzione di conversione

Una formula memorizzata nel dispositivo permette la visualizzazione in altre unità di misura, p.e. Gradi Fahrenheit in Gradi Celsius o Chilogrammi in Tonnellate.

Zeri iniziali

Il numero degli zeri iniziali può essere impostato individualmente.

Set di caratteri ampliato

Oltre a delle cifre, il set di caratteri contiene anche lettere e caratteri speciali rappresentabili con sette segmenti.


S302 Profinet with Dimension

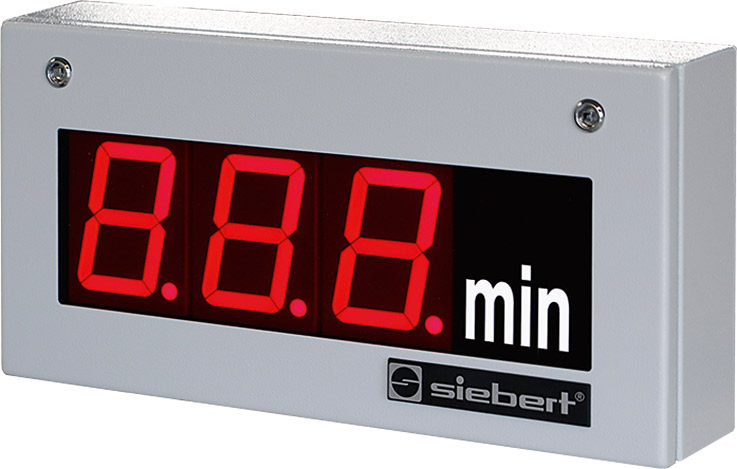

Simboli di misura

Display con simboli di misura sono disponibili.


S302 Profinet
