Display numerici giganti industriali S302

La perfezione tecnica e i dettagli innovativi fanno della serie S302 uno standard per i display industriali numerici professionali giganti con interfacce dati Profinet, Profibus DC, Ethernet e Analogica. La vasta gamma dei prodotti comprende dispositivi fino ad otto digit, un’altezza dei caratteri da 57 a 250 mm e tutte le interfacce dati comunemente in uso.


Interfacce per la comunicazione dati industriale del display numerico gigante S302

I display industriali numerici giganti supportano le interfacce dati per la comunicazione industriale: bus di campo, topologie di rete, interfacce seriali o parallele e comando con segnali analogici e impulsi (contatori).

Interfacce dati supportati dai display numerici della serie S302:

  • Ethernet TCP/IP
  • Profinet
  • Profibus DP
  • Modbus RTU
  • Modbus TCP/IP
  • DeviceNet
  • Interbus Cu
  • RS485/RS232
  • 20 mA TTY/RS232
  • BCD/binario
  • Analogica
  • Contatore

Secondo display industriale numerico interno

Aprendo la custodia, all’interno del dispositivo è visibile un secondo display numerico che visualizza gli stessi valori presenti sul display numerico principale. Alla messa in funzione e alla parametrizzazione, il display principale non deve essere visibile, una caratteristica utile, soprattutto in dispositivi di grandi dimensioni o in luoghi d’installazione esposti.

Nella modalità menu nel secondo display appare un menu. Nel menu è possibile definire le modalità di funzionamento, i parametri e le funzioni del dispositivo. Inoltre è possibile definire un punto decimale fisso, sia che vengano visualizzati o occultati gli zeri anteposti sia che venga eseguito un test del display dopo l’accensione del dispositivo.


Alimentazione sensori

I display numerici giganti industriali sono muniti di una tensione di alimentazione dei sensori o generatori di segnale (eccetto dispositivi con interfaccia Profibus). La tensione di alimentazione può servire anche come segnale H per gli ingressi funzionali.

Ingressi funzionali display industriali S302

I dispositivi S302 sono muniti di ingressi funzionali compatibili con PLC. Indipendentemente dai segnali, essi consentono tramite l’interfaccia dati l’attivazione di funzioni del dispositivo quali, ad esempio, il lampeggiamento, il comando del blanking e la riduzione della luminosità dei LED (ad eccezione di dispositivi con interfaccia parallela o Profibus).

Display industriale numerico a lettura unilaterale o bilaterale

I display industriali numerici giganti sono disponibili sia a lettura unilaterale che bilaterale. Le versioni con display a lettura bilaterale hanno sulle parti frontale e posteriore una visualizzazione a LED e indicano su entrambi i lati le stesse informazioni.




Display numerici giganti con uscite di commutazione

I dispositivi sono dotati di uscite di commutazione a potenziale zero. Un comando tramite l’interfaccia dati genera un impulso monostabile sull’uscita di commutazione. Dispositivi con interfaccia seriale o Ethernet nella ricezione di un telegramma dati possono generare automaticamente un impulso monostabile. L’impulso monostabile è adatto per il pilotaggio di generatori di segnali ottici e acustici, per richiamare l’attenzione su un cambiamento d’informazioni sulla visualizzazione (eccetto dispositivi con interfaccia parallela o Profibus). Dispositivi con ingresso analogico o ingresso per l’impulso di conteggio sono muniti di uscite di commutazione per il valore limite superiore e il valore limite inferiore.


Ignorare i caratteri nei display industriali

Se i caratteri da visualizzare nel telegramma dati non iniziano in prima posizione è possibile impostare nel menu quanti caratteri precedenti devono essere ignorati. In questo modo i dati utente possono essere valutati in maniera selettiva (per dispositivi con interfaccia dati seriale).




Set di caratteri ampliato nei display industriali giganti

Oltre a delle cifre, il set di caratteri contiene anche lettere e caratteri speciali rappresentabili con sette segmenti (per dispositivi con interfaccia seriale o bus di campo).

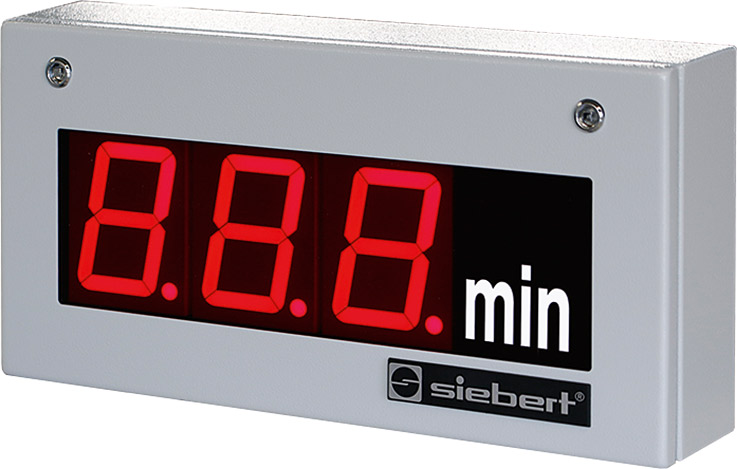

S302 Profinet with Dimension

Simboli di misura

Display numerici giganti con simboli di misura sono disponibili.
