Caratteristiche tecniche LED Matrix Displays XC55 per utilizzo all’esterno

I display LED XC55 sono progettati per utilizzo all’esterno. La matrice LED è idonea per l’impiego in presenza di luce solare ed è dotata di un sensore di luminosità. La luminosità minima e massima sono regolabili singolarmente. La custodia è prevista con una verniciatura resistente agli agenti atmosferici. Inoltre nei dispositivi è integrato il riscaldamento integrato oltre ad elementi di compensazione che prevengono la formazione di acqua di condensa dovuta a variazioni della temperatura.


Dispositivi standard - Matrix P8



Modello

Matrice LED (risoluzione)

Serie XC55 - 64 x 16 Pixel

XC55-064.016.G1-C4A2-E1

64 x 16 Pixel

Serie XC55 - 96 x 16 Pixel

XC55-096.016.G1-C4A2-E1

96 x 16 Pixel

Serie XC55 - 128 x 16 Pixel

XC55-128.016.G1-C4A2-E1

128 x 16 Pixel

Visualizzazione (testo)

2 righe con altezza carattere 55 mm1

1 riga con altezza carattere 110 mm1

Lunghezza x Altezza x Profondità [mm]

600 x 235 x 150

860 x 235 x 150

1110 x 235 x 150



Modello

Matrice LED (risoluzione)

Serie XC55 - 192 x 16 Pixel

XC55-192.016.G1-C4A2-E1

192 x 16 Pixel

Serie XC55 - 256 x 16 Pixel

XC55-256.016.G1-C4A2-E1

256 x 16 Pixel

Visualizzazione (testo)

2 righe con altezza carattere 55 mm1

1 riga con altezza carattere 110 mm1

Lunghezza x Altezza x Profondità [mm]

1620 x 235 x 150

2140 x 235 x 150



Modello

Matrice LED (risoluzione)

Serie XC55 - 64 x 32 Pixel

XC55-064.032.G1-C4A2-E1

64 x 32 Pixel

Serie XC55 - 96 x 32 Pixel

XC55-096.032.G1-C4A2-E1

96 x 32 Pixel

Serie XC55 - 128 x 32 Pixel

XC55-128.032.G1-C4A2-E1

128 x 32 Pixel

Visualizzazione (testo)

4 righe con altezza carattere 55 mm1

2 righe con altezza carattere 110 mm1

1 riga con altezza carattere 240 mm1

Lunghezza x Altezza x Profondità [mm]

600 x 360 x 150

860 x 360 x 150

1110 x 360 x 150



Modello

Matrice LED (risoluzione)

Serie XC55 - 192 x 32 Pixel

XC55-192.032.G1-C4A2-E1

192 x 32 Pixel

Serie XC55 - 256 x 32 Pixel

XC55-256.032.G1-C4A2-E1

256 x 32 Pixel

Visualizzazione (testo)

4 righe con altezza carattere 55 mm1

2 righe con altezza carattere 110 mm1

1 riga con altezza carattere 240 mm1

Lunghezza x Altezza x Profondità [mm]

1620 x 360 x 150

2140 x 360 x 150


Modello

Matrice LED (risoluzione)

Serie XC55 - 128 x 48 Pixel

XC55-128.048.G1-C4A2-E1

128 x 48 Pixel

Serie XC55 - 192 x 48 Pixel

XC55-192.048.G1-C4A2-E1

192 x 48 Pixel

Serie XC55 - 256 x 48 Pixel

XC55-256.048.G1-C4A2-E1

256 x 48 Pixel

Visualizzazione (testo)

6 righe con altezza carattere 55 mm1

3 righe con altezza carattere 110 mm1

Lunghezza x Altezza x Profondità [mm]

1110 x 490 x 150

1690 x 530 x 170

2200 x 530 x 170


Modello

Matrice LED (risoluzione)

Serie XC55 - 128 x 64 Pixel

XC55-128.064.G1-C4A2-E1

128 x 64 Pixel

Serie XC55 - 192 x 64 Pixel

XC55-192.064.G1-C4A2-E1

192 x 64 Pixel

Serie XC55 - 256 x 64 Pixel

XC55-256.064.G1-C4A2-E1

256 x 64 Pixel

Visualizzazione (testo)

8 righe con altezza carattere 55 mm1

4 righe con altezza carattere 110 mm1

2 righe con altezza carattere 240 mm1

Lunghezza x Altezza x Profondità [mm]

1110 x 620 x 150

1690 x 660 x 170

2200 x 660 x 170


Modello

Matrice LED (risoluzione)

Serie XC55 - 256 x 96 Pixel

XC55-256.096.G1-C4E2-E12

256 x 96 Pixel

Visualizzazione (testo)

12 righe con altezza carattere 55 mm1

6 righe con altezza carattere 110 mm1

3 righe con altezza carattere 240 mm1

Lunghezza x Altezza x Profondità [mm]

2200 x 920 x 204


Modello

Matrice LED (risoluzione)

Serie XC55 - 256 x 128 Pixel

XC55-256.128.G1-C4E2-E12

256 x 128 Pixel

Visualizzazione (testo)

16 righe con altezza carattere 55 mm1

8 righe con altezza carattere 110 mm1

4 righe con altezza carattere 240 mm1

Lunghezza x Altezza x Profondità [mm]

2200 x 1180 x 204


1 La quantità di caratteri per riga dipende dalla tipologia di carattere.

2 Custodia con apertura posteriore e griglie di ventilazione. Installazione posteriore o sospeso.


Dispositivi standard - Matrix P16



Modello

Matrice LED (risoluzione)

Serie XC55 - 32 x 16 Pixel

XC55-032.016.P1-C4A2-E1

32 x 16 Pixel

Serie XC55 - 48 x 16 Pixel

XC55-048.016.P1-C4A2-E1

48 x 16 Pixel

Serie XC55 - 64 x 16 Pixel

XC55-064.016.P1-C4A2-E1

64 x 16 Pixel

Visualizzazione (testo)

1 riga con altezza carattere 220 mm1

Lunghezza x Altezza x Profondità [mm]

600 x 360 x 150

860 x 360 x 150

1110 x 360 x 150



Modello

Matrice LED (risoluzione)

Serie XC55 - 96 x 16 Pixel

XC55-096.016.P1-C4A2-E1

96 x 16 Pixel

Serie XC55 - 128 x 16 Pixel

XC55-128.016.P1-C4A2-E1

128 x 16 Pixel

Visualizzazione (testo)

1 riga con altezza carattere 220 mm1

Lunghezza x Altezza x Profondità [mm]

1620 x 360 x 150

2140 x 360 x 150



Modello

Matrice LED (risoluzione)

Serie XC55 - 64 x 32 Pixel

XC55-064.032.P1-C4A2-E1

64 x 32 Pixel

Serie XC55 - 96 x 32 Pixel

XC55-096.032.P1-C4A2-E1

96 x 32 Pixel

Serie XC55 - 128 x 32 Pixel

XC55-128.032.P1-C4A2-E1

128 x 32 Pixel

Visualizzazione (testo)

2 righe con altezza carattere 220 mm1

1 riga con altezza carattere 480 mm1

Lunghezza x Altezza x Profondità [mm]

1110 x 620 x 150

1690 x 660 x 170

2200 x 660 x 170


Modello

Matrice LED (risoluzione)

Serie XC55 - 128 x 48 Pixel

XC55-128.048.P1-C4E2-E12

128 x 48 Pixel

Visualizzazione (testo)

3 righe con altezza carattere 220 mm1

Lunghezza x Altezza x Profondità [mm]

2200 x 920 x 204


Modello

Matrice LED (risoluzione)

Serie XC55 - 128 x 64 Pixel

XC55-128.064.P1-C4E2-E12

128 x 64 Pixel

Visualizzazione (testo)

4 righe con altezza carattere 220 mm1

2 righe con altezza carattere 480 mm1

Lunghezza x Altezza x Profondità [mm]

2200 x 1180 x 204


1 La quantità di caratteri per riga dipende dalla tipologia di carattere.

2 Custodia con apertura posteriore e griglie di ventilazione. Installazione posteriore o sospeso.

Icon Fonts

Tipi di caratteri

I displays LED XC55 dispongono di caratteri tipograficamente progettati. Come nelle applicazioni di Office permettono una perfetta visualizzazione delle informazioni nei vari formati ridotto, normale e in grassetto.

Serie XC50 - Tipi di caratteri



Font specifici nei Display LED Matrix per uso esterno XC55


Il font « Metric » rappresentano tutti i caratteri con la stessa larghezza (caratteri equidistanti).
I font « Aryana » sono font proporzionali (consigliati) e rappresentano il carattere solo con la larghezza effettivamente necessaria - una riga può in questo modo visualizzare più caratteri, come mostrato negli esempi sopra.
La tabella seguente mostra quanti caratteri possono essere visualizzati in una riga, a seconda del carattere selezionato.
Il numero effettivo di caratteri dipende dal testo da visualizzare. Le specifiche sono valori indicativi.



Larghezza della matrice LED

Aryana 7 Regular

Aryana 7 Bold

Metric 7 Regular

Aryana 14 Condensed

Aryana 14 Regular

Aryana 14 Bold

Metric 14 Regular

Aryana 30 Regular

Metric 30 Regular

32 Px

6

4

5

5

4

3

3

2

2

64 Px

13

9

10

9

8

7

7

4

4

96 Px

19

14

16

14

13

10

10

6

6

128 Px

26

19

21

19

17

14

14

8

8

192 Px

39

28

32

29

26

20

21

13

12

256 Px

52

37

42

39

35

27

28

17

16



A seconda della distanza dei pixel, risultano le seguenti altezza carattere:



Set di caratteri

Aryana 7, Metric 7

Aryana 14, Metric 14

Aryana 30, Metric 30

Matrix P4

28 mm

55 mm

120 mm

Matrix P8

55 mm

120 mm

240 mm

Matrix P16

-

220 mm

480 mm


Colore LED

Matrice LED XC55 con luminosità brillante e liberamente configurabile.
Rosso, verde, blu, giallo, ciano, magenta, bianco, turchese, nero (LED spenti)

Subheader Icon Technical data Options

Opzioni

I dispositivi XC55 sono ottimizzati per l'uso professionale.
Per ulteriori requisiti sono possibili opzioni corrispondenti.

Controllo

Standard

Opzionale

Ethernet

Ulteriori WLAN IEEE 802.11 b/g/n



XC55-xxx.xxx.xx-xxxx-W1

Custodia

Standard

Opzionale

Acciaio zincato elettroliticamente, e verniciato a doppio strato a polvere

Acciaio V2A verniciato a polvere (EN 1.4301)

Acciaio V4A verniciato a polvere (EN 1.4571)



XC55-xxx.xxx.xx-Gxxx-xx

XC55-xxx.xxx.xx-Mxxx-xx

Alimentazione

Standard

Opzionale

230 V AC ± 15 %, 50/60 Hz

115 V AC ± 15 %, 50/60 Hz



XC55-xxx.xxx.xx-xxx3-xx

Subheader Icon Technical data

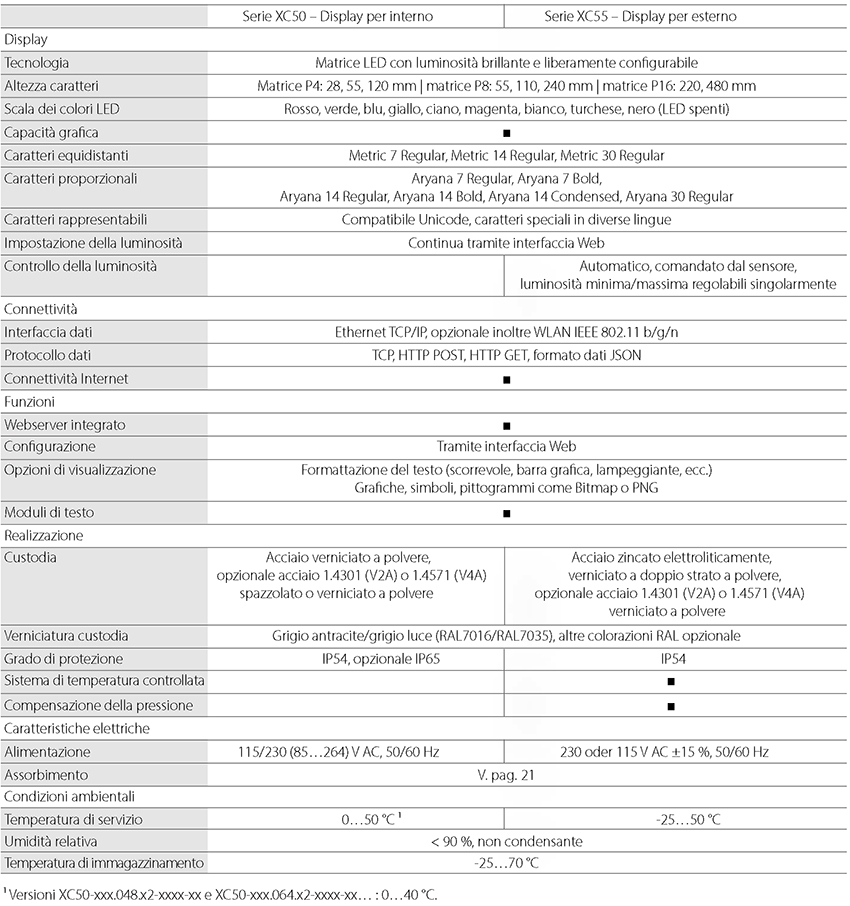

Caratteristiche tecniche
