Display digitali alfanumerici per Profinet Serie S202

I display digitali delle serie S202 sono progettati per il montaggio ad incasso in pannelli frontali o quadri elettrici. Con altezze dei caratteri di 57 mm nelle versioni numeriche è garantita la lettura anche a distanze maggiori.

S202 Profinet

Parametrizzazione guidata da menu

I dispositivi vengono impostati in un Engineering- Framework, p.e. Siemens TIA Portal. Questo permette di parametrizzare il display anche quando è installato nel quadro di comando.

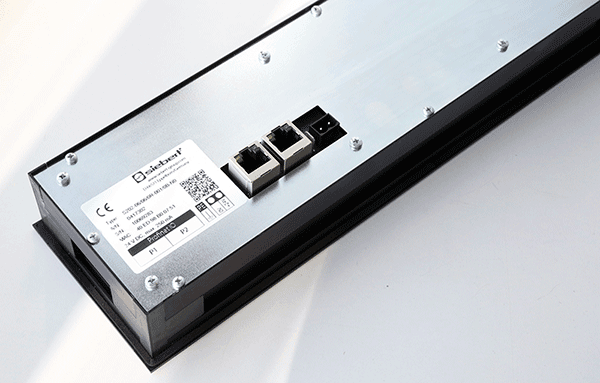

Switch integrato

I display sono corredati di due porte RJ45 e uno switch IRT integrato secondo classe di conformità CC-C.


Integrated Switch

Set di caratteri ampliato

Oltre alle cifre, si possono visualizzare anche lettere e caratteri speciali rappresentabili con sette segmenti.


Extended Character set

Visualizzazione di Over-/Underflow

Nel caso in cui il dispositivo riceve dei dati non corretti compare,


Overflow / Underflow

Zeri iniziali

Il numero degli zeri iniziali può essere impostato individualmente.


Leading zeros

Funzione Smart-Dot

Con la funzione Smart-Dot attivata, viene spostata la virgola automaticamente in modo tale da permetterne la lettura completa. Le cifre dopo la virgola vengono tagliate o arrotondate.
Per indicare una data o un codice è possibile visualizzare più punti decimali.


Smart dot

Vari ambiti di visualizzazione

I valori si possono allineare a sinistra o a destra. Inoltre sono possibili varie tipologie di lampeggio.

Una modifica automatica della visualizzazione è possibile sia con valori superiori o inferiori di un dato range di numeri. Nel caso in cui p.e. vengono superati i valori massimi, il valore stesso comincerà a lampeggiare. Se il valore torna nel range, verrà visualizzato nuovamente il valore senza alcun lampeggio.

Funzione di conversione

Una formula memorizzata nel dispositivo permette la visualizzazione in altre unità di misura, p.e. Gradi Fahrenheit in Gradi Celsius o Chilogrammi in Tonnellate.

Simbolo di misura

Sono disponibili i simboli di misura illustrati.
