Display numerici con interfaccia Profinet, Profibus DC, Ethernet e Analogica S202

I display digitali numerici delle serie S202 con interfaccia Profinet, Profibus DC, Ethernet e Analogica sono progettati per il montaggio ad incasso in pannelli frontali o quadri elettrici. Con altezze dei caratteri di 57 mm nelle versioni numeriche è garantita la lettura anche a distanze maggiori.

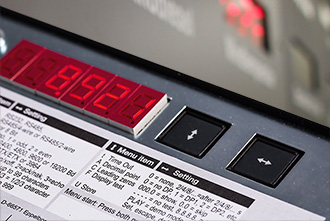

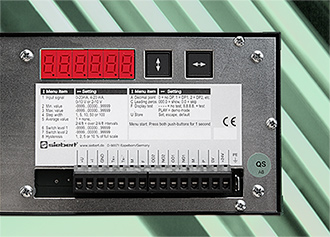

Secondo display numerico sul retro del dispositivo

Sul retro del dispositivo, un secondo display numerico visualizza gli stessi valori del display principale. Il display numerico principale della serie S202 non deve essere visibile durante la messa in funzione e la parametrizzazione. Nella modalità menu appare un menu nel secondo display. Nel menu è possibile definire le modalità di funzionamento, i parametri e le funzioni del dispositivo. Inoltre è possibile definire un punto decimale fisso, sia che vengano visualizzati o occultati gli zeri antecedenti sia che venga eseguito un test del display dopo l’accensione del dispositivo.



Uscite di commutazione dei display digitali ad incasso

I dispositivi con ingresso analogico o ingresso per l’impulso di conteggio sono muniti di uscite di commutazione a potenziale zero. I punti di commutazione possono essere regolati nel menu.


Interfacce dati supportate dal display numerico S202

  • Profibus DP
  • Profinet
  • Modbus RTU
  • RS485/RS232
  • 20 mA TTY/RS232
  • BCD/binario
  • Analogica
  • Contatore

Alimentazione sensori dei display numerici S202

I dispositivi sono muniti di una tensione di alimentazione dei sensori o generatori di segnale (per dispositivi con ingresso analogico, parallelo o per l’impulso di conteggio).

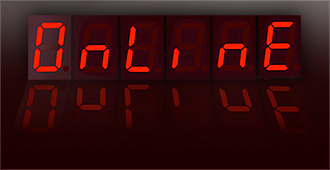

Set di caratteri ampliato nei display digitali alfanumerici

Oltre a delle cifre, il set di caratteri dei display della serie S202 contiene anche lettere e caratteri speciali rappresentabili con sette segmenti (per dispositivi con interfaccia seriale o bus di campo).

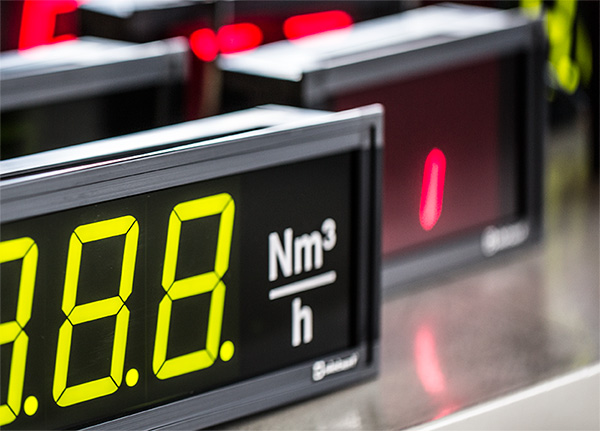

Display digitali numerici con interfaccia Profinet, Profibus DC, Ethernet e Analogica S202: Simboli di misura

Sono disponibili i simboli di misura illustrati.
