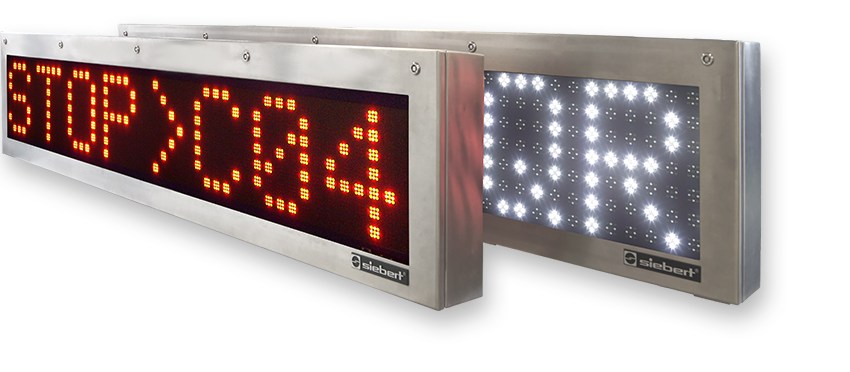

Afficheurs géants alphanumériques

La série SX602 comprend des afficheurs géants alphanumériques à une ligne. Avec une hauteur de caractères allant jusqu‘à 250 mm, ils sont adaptés à une lecture à grande distance. La matrice à LED permet de faire défiler les textes, ce qui permet d‘afficher les textes longs même sur les appareils disposant un nombre de caractères réduit.


Appareils mono-face ou bi-faces

Les affi cheurs géants sont disponibles avec affi chage mono-face et bi-faces. Les versions bi-faces sont équipées d‘un affi chage à LED sur la face avant et la face arrière et affi chent les mêmes informations sur les deux faces.



Paramétrage par menu

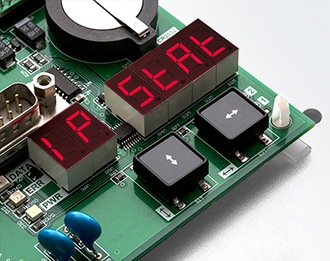

Après ouverture du boîtier, l‘affichage menu est visible dans l‘appareil. Par le menu, sont défi nis les modes opératoires, les paramètres et les fonctions même sans avoir une vue de la face principale de celui-ci – un détail pratique, en particulier si les appareils sont volumineux ou si ils sont situés à des emplacements très exposés.


Montage et mise en service aisés

Le cadre frontal est verrouillé par des fermetures quart de tour et bascule vers le bas lorsqu‘il est ouvert. Désormais, les connexions, modules et éléments de commandes sont directement accessibles, sans devoir démonter d‘éléments du boîtier. En revanche pour les appareils de tailles conséquentes, après le déverrouillage du cadre frontal, celui-ci bascule vers le haut, assisté par des vérins à gaz.


Interfaces de données pour la communication industrielle

Les affi cheurs géants sont disponibles avec les interfaces de données pour la communication industrielle : Bus de terrain, topologies de réseau, commande série, etc.

Entrées de fonctions

Les appareils disposent d‘entrées de fonctions compatibles API. Indépendamment des signaux émis par l‘interface de données, ils permettent d‘activer les fonctions telles que le clignotement, l‘affi chage invisible et la réduction de luminosité des LED (commutation jour/nuit).

Mémoire de textes

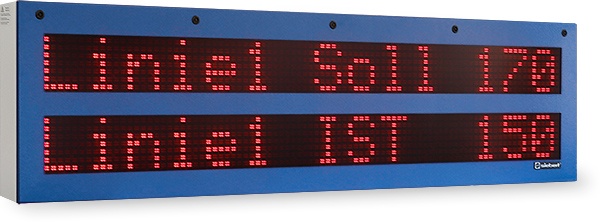

La mémoire de textes interne permet de stocker des textes statiques, munis d‘une adresse. En cas de réception d‘une adresse, le texte correspondant s‘affiche. Ce mode opératoire est conseillé lorsque des textes répétitifs doivent être affi chés régulièrement. Les informations variables telles que les valeurs de mesure, les quantités ou l‘heure et la date peuvent être insérées dans les textes. Un texte statique peut également servir de texte de départ lors de la mise en marche, par ex. « Installation sans dérangement ».
