Serie S702

Numerische Grossanzeigen

Die LED-Matrix dieser Grossanzeigen ist in Cluster-Technologie realisiert. Sie besitzt eine Zeichenhöhe von 350 oder 700 mm und ermöglicht Ableseentfernungen bis zu 140 oder 280 m. Die Grossanzeigen bestehen aus einzelnen Modulen, die sich horizontal und vertikal aneinanderreihen lassen.

Eye symbol indicating reading distance

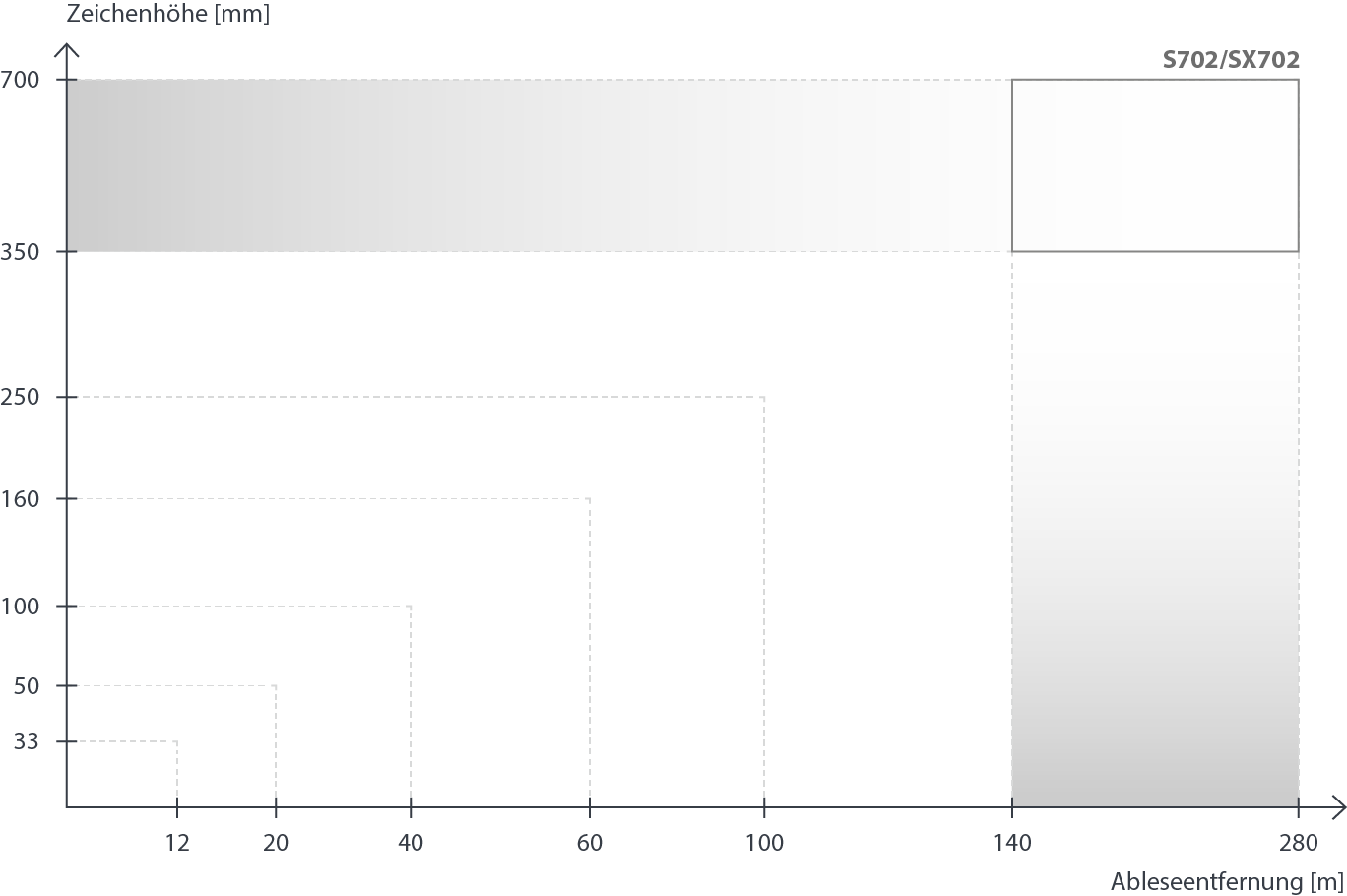

Ableseentfernung




Als Richtwert für die maximale Ableseentfernung gilt unter guten Bedingungen:
Zeichenhöhe [mm] x 0,4 = Ableseentfernung [m]


Beispielsweise ergibt eine Zeichenhöhe von 100 mm eine Ableseentfernung bis zu 40 m. Die Zeichenhöhe sollte nicht zu klein gewählt werden, insbesondere im Aussenbereich, wo sie subjektiv kleiner empfunden wird.


Standardgeräte

Zeichenhöhe

350 mm

Abmessungen A x B x C


-

-


2 Digits

650 x 480 x 170 mm


3 Digits

975 x 480 x 170 mm


4 Digits

1300 x 480 x 170 mm



Zeichenhöhe

700 mm

Abmessungen A x B x C


1 Digit

650 x 900 x 180 mm


2 Digits

1300 x 900 x 180 mm

Subheader Icon Technical data interfaces

Datenschnittstellen

Ethernet TCP/IP

Profibus DP

Modbus RTU

Modbus TCP/IP

DeviceNet

Interbus Cu

RS485/RS232

20 mA TTY/RS232

BCD/binär

Analog

Zähler

S702-xx/xx/xx-xxx/xx-E0

S702-xx/xx/xx-xxx/xx-K0

S702-xx/xx/xx-xxx/xx-M0

S702-xx/xx/xx-xxx/xx-YT

S702-xx/xx/xx-xxx/xx-YD

S702-xx/xx/xx-xxx/xx-CJ

S702-xx/xx/xx-xxx/xx-S0

S702-xx/xx/xx-xxx/xx-T0

S702-xx/xx/xx-xxx/xx-P0 (1 bis 6 Ziffern)

S702-xx/xx/xx-xxx/xx-A0 (2 bis 5 Ziffern)

S702-xx/xx/xx-xxx/xx-Z0 (2 bis 8 Ziffern)


LED-Farben

Weiss

Rot

Grün

Gelb

S702-xxx/xx/3W-xxx/xx-xx

S702-xxx/xx/3R-xxx/xx-xx

S702-xxx/xx/3G-xxx/xx-xx

S702-xxx/xx/3Y-xxx/xx-xx

Subheader Icon Technical data Options

Optionen

LED für Aussenwendung

S702-xxx/xx/2x-xxx/xx-xx

Gehäuse mit 2-Schicht-Lackierung

S702-xxx/xx/xx-x1x/xx-xx

Gehäuse in Edelstahl V2A, lackiert

S702-xxx/xx/xx-x2x/xx-xx

Gehäuse in Edelstahl V2A, gebürstet

S702-xxx/xx/xx-x3x/xx-xx

Gehäuse in Edelstahl V4A, gebürstet

S702-xxx/xx/xx-x5x/xx-xx

Schutzart IP65

S702-xxx/xx/xx-xx1/xx-xx

Schutzart IP54 mit Klimaausgleichselementen

S702-xxx/xx/xx-xx2/xx-xx

Schutzart IP54 mit Klimaausgleichselementen und Heizung

S702-xxx/xx/xx-xx4/xx-xx

Subheader Icon Technical data

Technische Daten

Betriebsspannung

230 V AC ±15 %, 50 Hz, optional 24 V DC ±15 % oder 115 V AC ±15 %, 60 Hz

Gehäuse

Stahlblech, optional Edelstahl, Lackierung RAL 5002 ultramarinblau / RAL 7035 lichtgrau

Schutzart

IP54, optional IP65

Ausführliche technische Daten sind den Bedienungsanleitungen zu entnehmen.
