Serie S102

Digitalanzeigen im Einbaugehäuse

Die Digitalanzeigen der Serien S102 sind kompakte Geräte für den Einbau in Frontplatten oder Schalttafeln.
Die Zeichenhöhe beträgt 14 oder 25 mm.


Standardgeräte Serie S102

14 mm Zeichenhöhe

Typenbezeichnung

Masszeichnung


4 Digits

S102-04/14/0x-000/0B-xx

A


6 Digits

S102-06/14/0x-000/0B-xx

B

25 mm Zeichenhöhe

Typenbezeichnung

Masszeichnung


4 Digits

S102-04/25/0x-001/0B-xx

C


5 Digits

S102-05/25/0x-001/0B-xx

C

Masszeichnung A


Masszeichnung B


Masszeichnung C


Masse in mm

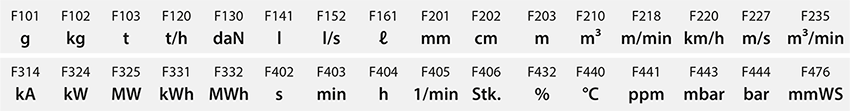

Dimensionszeichen


Datenschnittstellen

Profibus DP

Modbus RTU

RS485/RS232

20 mA TTY/RS232

BCD/binär

Analog

Zähler

S102-xx/xx/xx-xxx/xx-K0

S102-xx/xx/xx-xxx/xx-M0

S102-xx/xx/xx-xxx/xx-S0

S102-xx/xx/xx-xxx/xx-T0

S102-xx/xx/xx-xxx/xx-P0

S102-xx/xx/xx-xxx/xx-A0

S102-xx/xx/xx-xxx/xx-Z0


LED-Farben

Rot

Grün

S102-xx/xx/xR-xxx/xx-xx

S102-xx/xx/xG-xxx/xx-xx


Optionen

Schutzart IP651

S102-xx/xx/xx-xx1/xx-xx

1 Gilt für S102-xx/14/xx-xxx/xx-xx
Subheader Icon Technical data

Technische Daten

Betriebsspannung

24 V DC ±15 %, galvanisch getrennt, verpolungsgeschützt

Schutzart

IP40 frontseitig, optional IP65 (Gehäuse 72 x 48 und 96 x 48 mm)
IP65 frontseitig (Gehäuse 144 x 72 mm)

Anschlusstechnik

Steckbare Schraubklemmen, Profibus 9-polige D-Sub-Buchse

Ausführliche technische Daten sind den Bedienungsanleitungen zu entnehmen.
